Шинодержатель наборный 3Пх4х5 мм EKF PROxima | BSK3P4X5

Шинодержатель наборный 3Пх4х5 мм от EKF - это модульная система для надёжной фиксации силовых шин в распределительных устройствах высокой мощности. Артикул bsk3p4x5 предназначен для трёхфазных цепей с током до 4000 А и используется в промышленных щитах, где важна гибкость сборки и долгий срок службы.

Назначение и область применения

Шинодержатель наборный 3Пх4х5 мм применяется для крепления медных или алюминиевых силовых шин в распределительных устройствах среднего и высокого класса напряжения. Подходит для сборки шинопроводов, секционных выключателей, автоматических выключателей и других устройств, где требуется жёсткая и безопасная фиксация проводящих элементов. Часто используется в промышленных щитах, на подстанциях, в системах бесперебойного питания и на производствах с высокими нагрузками - например, на металлургических заводах, химических комбинатах и крупных объектах ЖКХ.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхфазной сети L1, L2, L3;
• Максимальный ток: 4000 А - способен выдерживать значительные нагрузки без перегрева;
• Межшинное расстояние: 10 мм - обеспечивает достаточную изоляцию между фазами;
• Толщина шин: совместим с шинами 5 мм и 10 мм - можно использовать как тонкие, так и массивные проводники;
• Количество шин на фазу: до 4 - позволяет собирать многожильные шины для увеличения площади сечения;
• Основание: алюминиевый перфорированный профиль - лёгкий, коррозионностойкий, устойчив к механическим воздействиям;
• Гарантийный срок: 84 месяца - один из самых длинных в отрасли, подтверждает надёжность материала и технологии изготовления;
• Рекомендован для проектного использования: да - сертифицирован для применения в официальных проектах и спецификациях.

Совместимость и монтаж

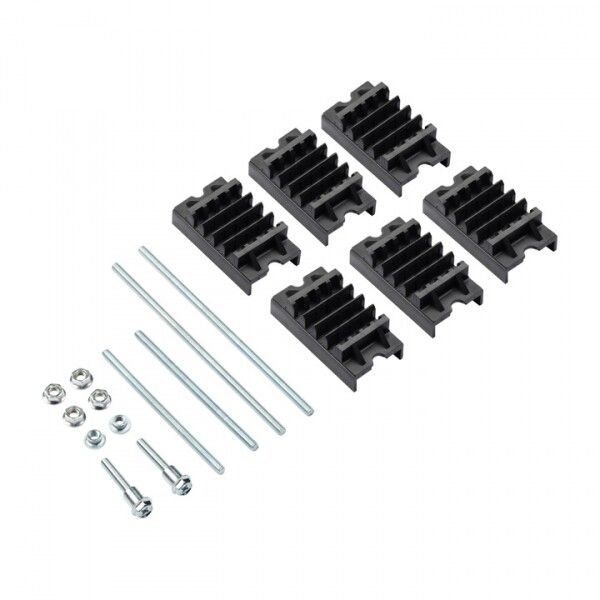

Шинодержатель наборный 3Пх4х5 мм собирается из отдельных компонентов: базового профиля и изоляторов. Каждый изолятор фиксируется на профиле через отверстия, что позволяет менять расположение шин в соответствии с чертежом. Шины устанавливаются ребром - это повышает теплопередачу и снижает риск нагрева. Комплект включает все необходимые крепёжные элементы: шпильки, гайки и винты. Монтаж выполняется без сварки и сложных инструментов - достаточно отвёртки и ключей. Учитывайте посадочный диаметр отверстий в профиле - он стандартизирован под типовые метизы. Для удобства сборки рекомендуется начинать с центральной фазы, затем последовательно крепить остальные.

Преимущества

• Модульность: можно собрать любую конфигурацию - от двух до четырёх шин на фазу, с нужным шагом;
• Высокая термостойкость: алюминиевый профиль и изоляторы рассчитаны на длительную работу при повышенных температурах;
• Удобство обслуживания: каждый элемент легко заменить без демонтажа всей системы;
• Стандартная совместимость: совпадает с требованиями ГОСТ и нормами ПУЭ для промышленных электроустановок;
• Долговечность: гарантия 84 месяца - выше среднего уровня для аналогичных решений.

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкости - не имеет защиты IP67/68;
• Не рекомендуется для использования вне помещений без дополнительной герметизации корпуса;
• Подходит только для прямоугольных шин с толщиной 5–10 мм - не работает с круглыми или плоскими шинами другого формата;
• Требует точного соблюдения межшинного расстояния 10 мм - меньший зазор может вызвать пробой;
• Не предназначен для частых операций подключения/отключения - это стационарное решение.

Примеры использования

• Сборка главного ввода в распределительном щите 10(6)/0,4 кВ на предприятии;
• Формирование шинопровода для связи двух секций в цеховой подстанции;
• Интеграция в систему UPS для равномерного распределения тока между батареями;
• Обустройство шинного соединения в преобразовательной установке на заводе по производству стали.

Практические советы

• Перед монтажом проверьте соответствие толщины шин заявленным 5 или 10 мм - отклонение даже на 0,5 мм может нарушить контакт;
• Используйте только рекомендованный крепёж из комплекта - сторонние болты могут иметь неверную резьбу или длину;
• При сборке нескольких шин на фазу - располагайте их плотно, без зазоров, чтобы минимизировать переходное сопротивление;
• После окончания монтажа проведите контрольный осмотр всех соединений - особенно важно проверить затяжку гаек на шпильках;
• Для больших проектов используйте предварительно подготовленные схемы сборки - это сэкономит время и исключит ошибки.
