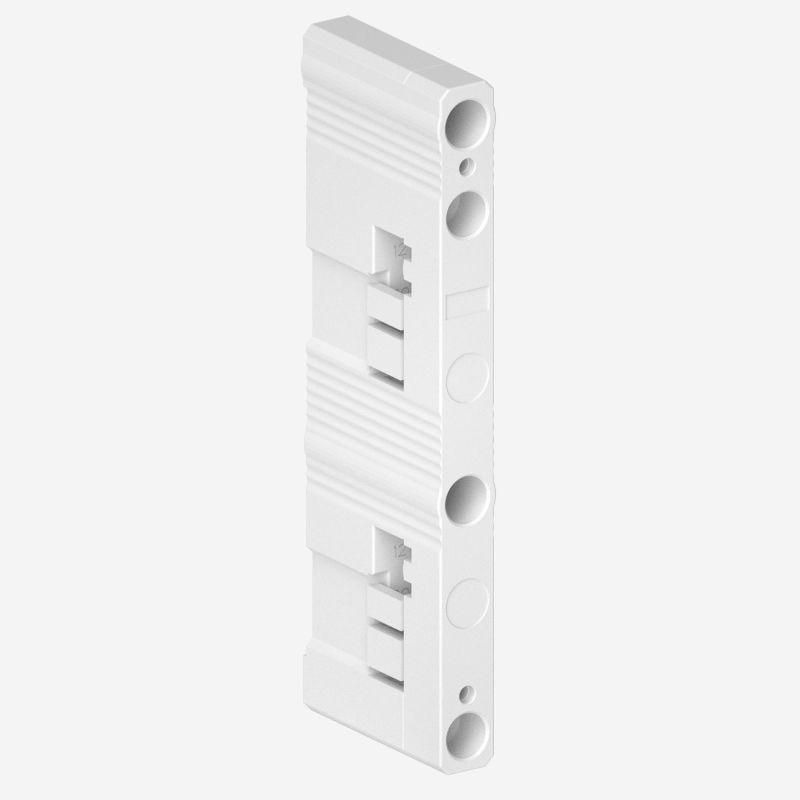

Держатель шин RAM bus 2-полюсный, 630А, 60мм DKC (ДКС) R5BBH060152P

Держатель шин 12,20,30x5,10 2-полюсный 630А DKC (ДКС) - это надёжный крепёж для сборки токоведущих шин в компактных распределительных устройствах. Продукт из серии RAM bus обеспечивает устойчивую фиксацию медных или алюминиевых шин с различной шириной и толщиной, сохраняя безопасное межфазное расстояние 60 мм. Артикул r5bbh060152p подходит для промышленных щитов, где важны плотная компоновка и высокая коммутационная нагрузка.

Назначение и область применения

Держатель шин 12,20,30x5,10 2-полюсный 630А DKC (ДКС) используется для монтажа токоведущих шин в составе НКУ - нормированных комплектных устройств. Он применяется в шкафах навесного и напольного типов, где требуется жёсткая и изолированная фиксация двух параллельных шин. Устройство подходит для систем распределения энергии на предприятиях, в центрах обработки данных, на производственных линиях и в других местах с высокими требованиями к надёжности соединений.

Технические характеристики

• Максимальный рабочий ток: 630 А
• Количество полюсов: 2
• Расстояние между шинами: 60 мм
• Поддерживаемые размеры шин: ширина 12, 20 или 30 мм; толщина 5 или 10 мм
• Стойкость к току КЗ: Icw = 30 кА / 1 с
• Ударный ток КЗ: Ipk = 63 кА
• Серия: RAM bus

Совместимость и монтаж

Держатель шин 12,20,30x5,10 2-полюсный 630А DKC (ДКС) совместим с медными и алюминиевыми шинами указанных габаритов. Для монтажа необходимо закрепить держатель на DIN-рейке или плите шкафа с помощью болтов или защёлок (зависит от модели корпуса). Шины вставляются в зажимы до упора - они фиксируются механически без дополнительных креплений. Обязательно соблюдайте расстояние 60 мм между центральными осями шин - это гарантирует требуемую изоляцию и предотвращает пробой.

Безопасность и стандарты

Изделие соответствует требованиям к устойчивости к токам короткого замыкания, подтверждённым испытаниями: 30 кА в течение 1 секунды и импульсный ток 63 кА. Это делает его подходящим для использования в системах, где возможны аварийные перегрузки. Материалы корпуса - самозатухающий термопластик, обеспечивающий электроизоляцию и устойчивость к нагреву. Сертифицирован для работы в условиях промышленного оборудования согласно ГОСТ Р 51321.1 и IEC 61439.

Преимущества

• Универсальная совместимость с шинами трёх ширин и двух толщин - снижает необходимость запаса различных моделей
• Фиксация шин без дополнительных элементов - экономит время при сборке
• Высокая стойкость к токам КЗ - повышает безопасность всей системы
• Жесткий межфазный зазор 60 мм - исключает риск дугового замыкания даже при перегрузках
• Произведён в серии RAM bus - совместим с другими элементами этой линейки для унифицированной сборки

Ограничения применения

• Не предназначен для использования вне закрытых шкафов - отсутствует защита IP
• Не рассчитан на переменную частоту выше 50–60 Гц - применение в частотниках требует проверки теплового режима
• Не допускается использование с шинами шириной менее 12 мм или более 30 мм - не обеспечивается надёжный контакт
• Не рекомендован для монтажа в средах с постоянной вибрацией без дополнительной демпферизации

Примеры использования

• Распределительные щиты на заводах с мощностью до 630 кВт
• Щитовые комнаты в центрах обработки данных
• Системы питания конвейеров и автоматических линий
• Комплектные трансформаторные подстанции с внутренними шинопроводами

Практические советы

• Перед монтажом проверьте, что шины имеют ровные кромки - дефекты могут повредить контакты держателя
• При использовании нескольких держателей выстраивайте их в одну линию - это уменьшает вероятность перекоса шин
• Учитывайте посадочный диаметр 60 мм - он определяет минимальное расстояние между соседними группами шин
• Для удобства обслуживания оставляйте доступ к зажимам - не закрывайте держатель полностью крышкой
• При замене шин не используйте силовые инструменты - достаточно ручного усилия для фиксации
