Заглушка торцевая держ.шин 5-10мм 4п60мм | R5BBE060154P DKC ДКС

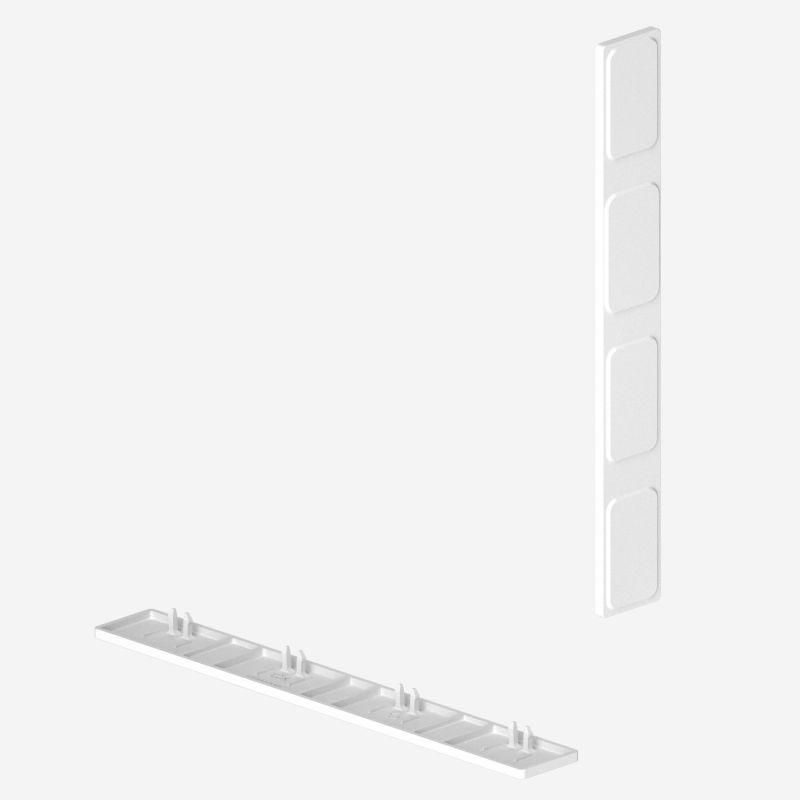

Заглушка торцевая для держателя шины 5–10 мм, 4-полюсная, 60 мм, DKC - устройство для безопасной изоляции торцов силовых шин в распределительных устройствах. Применяется совместно с держателями шин серии RAM bus от DKC, обеспечивает надёжную изоляцию и предотвращает случайные замыкания. Артикул r5bbe060154p соответствует спецификациям производителя.

Назначение и область применения

Заглушка торцевая для держателя шины 5–10 мм, 4-полюсная, 60 мм, DKC предназначена для закрывания свободных торцов шин в держателе R5BBH060154P. Она изолирует металлические части шин от других токопроводящих компонентов внутри шкафа, исключая риск короткого замыкания, поражения током или повреждения оборудования. Подходит для установки в силовые распределительные щиты, ящики управления, системы сборных шин.

Технические характеристики

• Количество полюсов: 4 - соответствие четырём фазным или коммутируемым проводникам
• Расстояние между шинами: 60 мм - точное соответствие шагу держателя R5BBH060154P
• Максимальный ток: 630 А - рассчитана на работу с высокими нагрузками без перегрева
• Толщина шины: 5–10 мм - совместима со стандартными медными или алюминиевыми шинами указанного сечения

Совместимость и монтаж

Заглушка torцевая DKC r5bbe060154p устанавливается только на держатели шин серии RAM bus с шагом 60 мм и типом R5BBH060154P. Монтаж выполняется вручную: заглушка плотно защёлкивается на торец держателя без инструментов. Убедитесь, что шины полностью вставлены в держатель перед установкой заглушки - неполное погружение снижает эффективность изоляции. Не используйте с другими сериями держателей - даже при совпадении габаритов возможна некорректная посадка.

Безопасность и стандарты

Изготовлена из электроизоляционного материала, устойчивого к нагреву и механическим воздействиям. Соответствует требованиям безопасности для распределительных систем до 1000 В переменного тока. Произведено в соответствии с внутренними стандартами DKC для систем RAM bus. Сертификаты соответствия доступны у официальных представителей бренда.

Преимущества

• Герметичная посадка - исключает попадание пыли, влаги и сторонних предметов на открытые контакты
• Удобная фиксация - не требует болтов, винтов или клея; легко снимается для обслуживания
• Высокая термостойкость - сохраняет форму и изоляционные свойства при длительной работе при температуре до +85 C
• Цветовая маркировка - отличается от цвета самих шин, что упрощает визуальный контроль целостности изоляции

Ограничения применения

• Не применяется для шин с шагом менее или более 60 мм - не гарантируется герметичность
• Не предназначен для работы при напряжении выше 1000 В
• Не используется в условиях постоянного погружения в жидкости или агрессивных химических средах
• Не рекомендовано применение вне закрытых шкафов - открытое расположение увеличивает риск механического повреждения

Примеры использования

Заглушка DKC r5bbe060154p применяется в:

• Щитах автоматического ввода резерва (АВР)
• Шкафах управления насосными станциями
• Системах сборных шин на заводах и цехах с мощностью до 630 А
• Электроустановках с жесткими шинопроводами типа RAM bus

Практические советы

• Перед установкой проверьте, чтобы все шины были правильно вставлены в держатель - зазор между шиной и заглушкой недопустим
• При многократном демонтаже осматривайте защёлки - трещины или деформации требуют замены заглушки
• Для удобства обслуживания устанавливайте заглушки сразу после монтажа всех шин - так вы минимизируете время простоя
• Не используйте в качестве временной заглушки другие материалы - пластик, картон или самодельные крышки нарушают нормы электробезопасности
