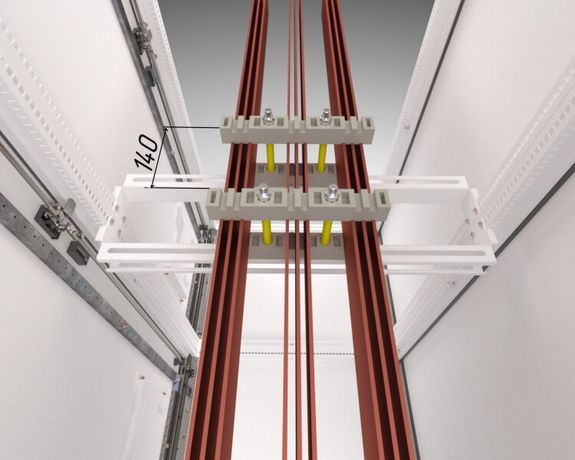

Кронштейн для шинодержателя плоских шин FORT корпуса глубиной 600 PROxima| FBS600 | EKF

Кронштейн для шиндержателя плоских шин для корпуса глубиной 600 от EKF в серии PROxima предназначен для надёжного крепления шинодержателей внутри шкафов серии FORT с глубиной 600 мм. Этот элемент обеспечивает точную фиксацию шин и упрощает сборку распределительных устройств в промышленных условиях.

Назначение и область применения

Кронштейн для шинодержателя плоских шин для корпуса глубиной 600 используется для установки шинодержателей внутрь шкафов серии FORT, где требуется компактная и прочная фиксация медных или алюминиевых шин. Применяется в системах автоматизации, управления и силовых НКУ с токами до 4000 А. Подходит для промышленных объектов: заводов, энергообъектов, насосных станций, участков с высокими требованиями к надёжности монтажа.

Технические характеристики

• Форма отверстий: паз - позволяет регулировать положение шинодержателя по длине без сверления;
• Материал: сталь - обеспечивает механическую прочность и долговечность;
• Толщина материала: 1,5 мм - совпадает с толщиной профиля корпусов серии FORT, гарантирует одинаковую жёсткость всей конструкции;
• Гарантия: 60 месяцев - подтверждает соответствие требованиям промышленной эксплуатации;
• Совместим с корпусами серии FORT глубиной 600 мм - не подходит для других глубин или моделей вне этой серии.

Совместимость и монтаж

Кронштейн для шинодержателя плоских шин для корпуса глубиной 600 рассчитан исключительно на использование со шкафами серии FORT от EKF. Устанавливается на боковые стенки корпуса с помощью самонарезающих винтов через пазы. Монтаж выполняется после сборки каркаса шкафа. Для правильной установки важно соблюдать шаг крепления - он соответствует стандартному шагу отверстий в профиле корпуса FORT. Кронштейн не требует дополнительных крепёжных деталей - работает напрямую с шинодержателями серии PROxima.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, предъявляемым к комплектующим для шкафов серии FORT, которые имеют сертификат соответствия на сейсмостойкость 8 баллов по шкале MSK. Материал не содержит опасных покрытий и безопасен при работе в помещениях с повышенной влажностью и температурными колебаниями. Совместим с системами защиты от прикосновения (пластроны и пластронодержатели) серии FORT.

Преимущества

• Пазовая форма отверстий даёт возможность точно выставить шинодержатель по длине без перфорации корпуса;
• Толщина 1,5 мм полностью соответствует жёсткости основного каркаса шкафа - снижает риск деформации при нагрузках;
• Выполнена из такой же стали, что и корпус FORT - обеспечивает однородность металлической конструкции и устойчивость к коррозии;
• Не требует специального инструмента для установки - монтаж возможен стандартным набором слесарных инструментов.

Ограничения применения

• Подходит только для корпусов глубиной 600 мм - несовместим с шкафами другой глубины (например, 400 мм или 800 мм);
• Не предназначен для крепления тяжёлых шин выше 100 мм в ширину - рекомендовано использовать для стандартных шинодержателей серии PROxima;
• Не применяется в качестве самостоятельного несущего элемента - только как крепление для шинодержателей;
• Не имеет встроенного заземления - необходимо обеспечивать контакт с корпусом шкафа через точки крепления.

Примеры использования

• Распределительный щит на производстве с медными шинами для питания частотных преобразователей;
• Щит автоматического управления насосной станцией с групповым распределением тока;
• Сборка силового НКУ в цехе с током до 4000 А, где важна точность расположения шин;
• Монтаж в шкафах FORT с защитой IP54 - там, где необходима герметичность и устойчивость к запылению.

Практические советы

• Перед установкой проверьте, чтобы пазы кронштейна совпадали с направляющими отверстиями в стенке шкафа FORT - это обеспечит лёгкое скольжение и точную фиксацию;
• Используйте самонарезающие винты M4 или M5, подходящие по длине к толщине стенки (1,5 мм) - слишком длинные винты могут повредить противоположную сторону корпуса;
• Если шина тяжёлая, закрепите кронштейн минимум в трёх точках - даже при наличии одного паза лучше равномерно распределить нагрузку;
• Проверяйте контакт между кронштейном и корпусом - при необходимости используйте перемычки заземления, особенно в системах с высокими токами замыкания;
• Этот кронштейн - часть единой системы аксессуаров EKF PROxima; сочетание с другими элементами серии (рейки, пластроны, цоколи) ускоряет сборку и снижает вероятность ошибок.
