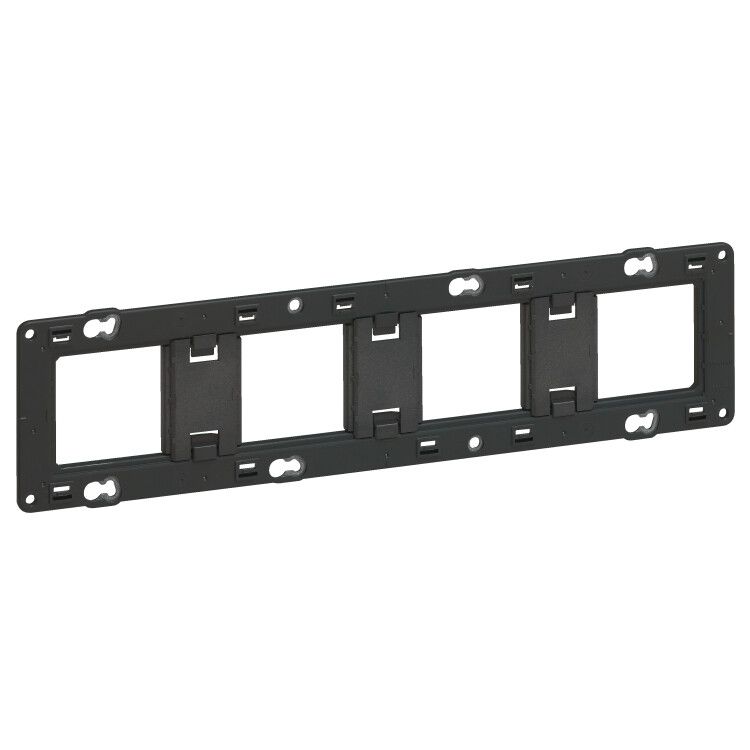

Суппорт Mosaic 4 мест 10 мод. монтаж на винтах | 080254 Legrand

Суппорт для модульных электроустановочных изделий 4-10 модулей монтаж на винтах от Legrand Euro - надёжная основа для сборки распределительных щитов с использованием модульных устройств серии Mosaic. Подходит для внутренней установки в шкафах и нишах, обеспечивает жёсткую фиксацию до десяти модулей.

Назначение и область применения

Суппорт предназначен для крепления модульных электроустановочных изделий - автоматических выключателей, УЗО, реле, контакторов и других устройств стандарта DIN 35 мм. Используется внутри распределительных щитов, шкафов управления, систем автоматизации. Применяется там, где требуется прочная, долговечная и компактная база для групповой установки оборудования.

Технические характеристики

• Количество модулей: до 10 (стандартный шаг 17,5 мм)
• Количество постов: 4 - позволяет устанавливать устройства в четыре параллельных ряда
• Способ монтажа: винтовое крепление - фиксируется саморезами к стенкам шкафа или панели
• Материал: металл - высокая механическая прочность и устойчивость к нагрузкам
• Тип установки: внутренний - используется исключительно внутри закрытых корпусов
• Оrientация монтажа: горизонтальная и вертикальная - гибкое расположение в зависимости от компоновки щита
• Защитное покрытие: гальваническое цинковое - антикоррозийная защита, совместимо с влажной средой
• Способ крепления модульных вставок: передняя сторона - устройства фиксируются спереди, доступ к зажимам сохранён даже после установки

Совместимость и монтаж

Суппорт совместим со всеми модульными изделиями, соответствующими стандарту DIN EN 60715 (ширина 17,5 мм на один модуль). Крепится к металлической или деревянной поверхности с помощью четырёх винтов (диаметр от 3,5 до 5 мм, рекомендованная длина - 12–18 мм). Монтаж выполняется до установки самих модулей: сначала фиксируется суппорт, затем в него вставляются устройства с защёлкиванием на направляющих. Гальваническое цинкование снижает риск окисления при длительной эксплуатации в условиях повышенной влажности.

Преимущества

• Увеличенная вместимость - до 10 модулей на одном суппорте, экономия места в щите
• Четыре поста позволяют организовать сложную компоновку без перегрузки одного ряда
• Горизонтальный и вертикальный монтаж даёт свободу проектирования
• Цинковое покрытие повышает срок службы в агрессивных средах
• Фиксация с передней стороны упрощает обслуживание - не требует демонтажа всего щита

Ограничения применения

• Не предназначена для наружной установки - отсутствует степень защиты IP
• Подходит только для устройств с креплением на DIN-рейку; несовместима с крупногабаритным оборудованием без стандартного крепления
• Работает только в закрытых щитах - не применяется в открытых панелях или на стенах без корпуса
• Максимальная нагрузка ограничена массой 10 модулей - тяжёлые устройства (например, частотники) требуют дополнительной опоры

Примеры использования

• Электрощиты в офисных зданиях - комбинирование УЗО, автоматов и реле контроля освещения
• Промышленные панели управления - размещение контроллеров, терморегуляторов и реле времени
• Жилые дома - распределительные щиты с несколькими контурами (розетки, освещение, бытовая техника)
• Аварийные системы - группы автономных устройств в батарейных шкафах

Практические советы

• При планировании компоновки учтите, что каждый модуль занимает 17,5 мм - 10 модулей = 175 мм по ширине
• Используйте винты с потайной головкой, чтобы избежать выпирания в корпусе щита
• Для удобства обслуживания располагайте часто используемые устройства (например, автоматы) на первом ряду
• Проверьте глубину шкафа - суппорт выступает назад, и необходимо минимум 80–100 мм свободного пространства
• Суппорт Legrand Euro 080254 совместим с другими элементами серии Mosaic - можно собирать единые решения по дизайну и функционалу
