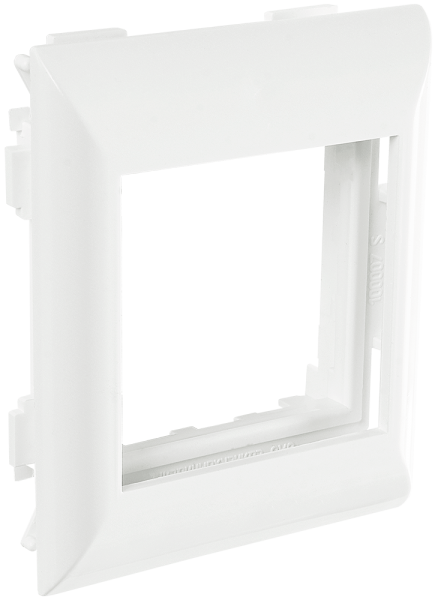

Суппорт с рамкой на 1 пост (45х45) в профиль для кабель-канала 100х50, 105х50 | 100007S SPL

Суппорт с рамкой на 1 пост (45х45) в профиль для кабель-канала 100х50, 105х50 от SPL - элемент крепления для установки аппаратуры внутри кабель-каналов прямоугольного сечения. Артикул 100007s предназначен для фиксации устройств в системах распределения кабелей, где требуется компактный и надёжный способ крепления.

Назначение и область применения

Суппорт с рамкой на 1 пост (45х45) в профиль для кабель-канала 100х50, 105х50 используется для монтажа автоматических выключателей, реле, контакторов и других модульных устройств шириной 45 мм внутри кабель-каналов с габаритами 100×50 мм или 105×50 мм. Подходит для установки в закрытых электрощитах, шкафах управления, на стене в помещениях с умеренной влажностью. Применяется в жилищном строительстве, промышленной автоматизации, объектах коммунальной инфраструктуры.

Технические характеристики

• Размер рамки: 45 × 45 мм - соответствует стандартному модулю для DIN-рейки
• Поддерживает кабель-каналы сечением 100×50 мм и 105×50 мм - совместим с большинством распространённых профилей
• Материал: поливинилхлорид (ПВХ) - устойчив к коррозии, не проводит ток, не горюч
• Цвет: белый - сочетается с большинством кабель-каналов и корпусами оборудования
• Количество постов: один - позволяет установить одно модульное устройство
• Количество модулей: два - обеспечивает возможность крепления двух точек фиксации для устойчивости
• Тип крепления: встраивание внутрь профиля - не требует внешних крепёжных элементов
• Способ монтажа: настенный кабель-канал - применяется только с кабель-каналами, установленными на стене

Совместимость и монтаж

Суппорт вставляется внутрь кабель-канала 100×50 или 105×50 мм и фиксируется за счёт плотного прилегания к боковым стенкам. Для установки устройства на него достаточно вставить его в рамку до щелчка. Монтаж выполняется после сборки кабель-канала. Убедитесь, что внутренняя ширина канала точно соответствует заявленным 100–105 мм - меньший зазор затруднит вставку, больший снижает устойчивость. Не используйте с круглыми трубами или гибкими каналами.

Безопасность и стандарты

Изготовлен из самозагасающего ПВХ, соответствует требованиям безопасности к материалам для электроустановок. Не содержит свинца и фталатов. Не имеет специальных сертификатов IP или UL, поэтому не предназначен для открытых площадок, помещений с высокой влажностью или агрессивной средой.

Преимущества

• Удобная встраиваемая конструкция - не требует сверления или дополнительных крепёжных деталей
• Стандартный размер 45×45 мм - совместим со всеми популярными модульными устройствами
• Легкий вес и хрупкость - легко режется и подгоняется при необходимости
• Электроизоляционные свойства ПВХ - исключают риск пробоя при случайном контакте

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и перепадам температур ниже –10C
• Не рекомендуется использовать в местах с механическими нагрузками - пластиковая рамка может треснуть при ударе
• Не подходит для кабель-каналов с внутренним размером менее 98 мм или более 107 мм
• Запрещено применять в взрывоопасных зонах - отсутствуют взрывозащитные характеристики

Примеры использования

• Установка автомата защиты на входе в квартиру внутри настенного кабель-канала
• Крепление реле времени в распределительном шкафу офисного здания
• Фиксация терморегулятора в кабель-канале системы отопления
• Монтаж сигнализатора перегрузки на промышленном конвейере с закрытым кабель-проводом

Практические советы

• Перед монтажом проверьте внутренние габариты кабель-канала - лучше использовать штангенциркуль
• Если кабель-канал слишком свободный, подложите под суппорт тонкий слой пенополиэтилена для усиления фиксации
• Не перегружайте суппорт - он рассчитан только на одно модульное устройство массой до 300 г
• При замене устройства не вытягивайте суппорт - сначала снимите модуль, затем осторожно выдавите суппорт изнутри
• Артикул 100007s от SPL можно заказывать партиями - все экземпляры имеют одинаковые допуски, что важно для масштабных проектов
