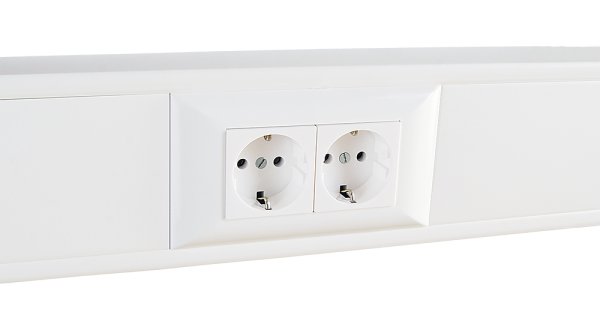

Суппорт с рамкой на 2 поста (45х45) в профиль для кабель-канала 100х50 | 100008S SPL

Суппорт с рамкой на 2 поста (45х45) в профиль для кабель-канала 100х50 от бренда SPL, артикул 100008s - это компактный крепёжный элемент для установки электроустановочных изделий внутри кабель-канала. Он обеспечивает надёжную фиксацию устройств евростандарта в профилях 100×50 мм, сохраняя эстетичный вид монтажа.

Назначение и область применения

Суппорт с рамкой на 2 поста (45х45) в профиль для кабель-канала 100х50 используется для монтажа выключателей, розеток, термостатов и других устройств стандарта 45×45 мм и 45×22,5 мм прямо внутрь пластикового кабель-канала 100×50 мм. Подходит для открытой проводки в жилых, офисных и промышленных помещениях, где требуется аккуратный и защищённый монтаж.

Технические характеристики

• Размер рамки: 45×45 мм - совместим с европейскими модулями
• Количество постов: 2 - позволяет установить два устройства рядом
• Тип профиля: 100×50 мм (или 105×50 мм) - точное соответствие внутренним габаритам канала
• Материал: поливинилхлорид (ПВХ) - устойчив к влаге, химическим воздействиям и перепадам температур
• Безгалогеновый состав - снижает токсичность при нагреве, соответствует требованиям экологической безопасности
• Цвет: белый - сочетается с большинством кабель-каналов и отделкой помещений
• Количество модулей: 4 - рассчитан на установку четырёх стандартных модулей (например, две розетки + два выключателя)
• Поверхность: необработанная - матовая, без лишнего блеска, не требует дополнительной обработки

Совместимость и монтаж

Суппорт с рамкой на 2 поста (45х45) в профиль для кабель-канала 100х50 крепится методом вставки внутрь профиля - без саморезов и сверления. Устанавливается в уже смонтированный кабель-канал: просто вдвигается до упора, фиксируясь за счёт плотного контакта со стенками. Совместим с кабель-каналами SPL PROF и аналогичными профилями внутренним размером 100×50 мм. Для монтажа устройств используются стандартные крепёжные штыри, входящие в комплект электроустановочного изделия.

Преимущества

• Удобство сборки - не требует дополнительных инструментов или крепежа
• Экономия места - позволяет размещать оборудование внутри канала, избавляя от внешних коробок
• Чистый внешний вид - все элементы скрыты под крышкой кабель-канала
• Стабильная фиксация - предотвращает люфт и вибрацию установленных устройств
• Износостойкий материал - ПВХ не трескается при нормальных условиях эксплуатации

Ограничения применения

• Подходит только для кабель-каналов с внутренним сечением 100×50 мм или 105×50 мм - несовместим с другими форматами
• Не рекомендован для использования в условиях постоянного прямого UV-излучения - ПВХ со временем может побледнеть
• Не предназначена для высоких нагрузок - не применяется в качестве несущего элемента для тяжёлого оборудования
• Запрещено использовать в средах с температурой выше +60 C - риск деформации материала

Примеры использования

• Установка двух розеток и одного выключателя в одном кабель-канале в коридоре квартиры
• Монтаж терморегулятора и реле в системе тёплого пола, спрятанном в стеновой нише
• Обустройство распределительной линии на производстве с использованием кабель-каналов SPL PROF
• Аксессуар для быстрого ремонта или модернизации старой проводки без вскрытия стены

Практические советы

• Перед монтажом проверьте внутренние размеры кабель-канала - допуск +-1 мм важен для плотной посадки
• Не используйте силовые инструменты при вставке - достаточно легкого давления руками
• Если планируете комбинировать модули 45×45 и 45×22,5, расположите более широкие устройства по центру для равновесия
• При необходимости можно закрепить суппорт дополнительно клеем на основе ПВХ - но это не обязательно
• Сохраняйте оригинальную крышки кабель-канала - они обеспечивают защиту от пыли и механических повреждений
