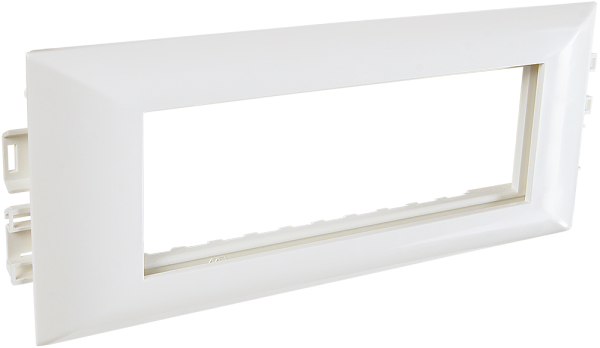

Суппорт с рамкой на 3 поста (45х45) в профиль для кабель-канала 100х50 | 100009S SPL

Суппорт с рамкой на 3 поста (45×45) в профиль для кабель-канала 100×50 от бренда SPL, артикул 100009s - это компактный элемент крепления для установки электроустановочных устройств внутри пластикового кабель-канала. Он обеспечивает надежную фиксацию модулей стандарта Евроформата прямо в стенках канала, сохраняя внешнюю целостность и эстетичность монтажа.

Назначение и область применения

Суппорт с рамкой на 3 поста используется для монтажа выключателей, розеток, термостатов и других устройств евроформата (45×45 мм и 45×22,5 мм) внутрь кабель-канала 100×50 мм. Подходит для открытой проводки в помещениях с невысокими требованиями к механической нагрузке - офисах, жилых зонах, административных корпусах. Применяется там, где важно сохранить чистую линию кабельного канала без сверления стен или дополнительной отделки.

Технические характеристики

• Размер рамки: 45 × 45 мм
• Количество постов: 3 шт. (можно устанавливать до трёх устройств одного формата)
• Поддерживаемые кабель-каналы: 100 × 50 мм и 105 × 50 мм
• Материал: Поливинилхлорид (ПВХ)
• Отсутствие галогенов: Да - материал безопасен при горении, не выделяет токсичных паров
• Цвет: Белый
• Форма: Гладкая, без декора
• Покрытие: Необработанное - матовая поверхность без антибликового слоя
• Количество модулей: 6 (возможно использование двухрядной раскладки: три поста × два уровня)

Совместимость и монтаж

Суппорт вставляется внутрь кабель-канала 100×50 мм без крепежа - он плотно защёлкивается между стенками канала благодаря упругости ПВХ. Монтаж выполняют после прокладки проводов, перед установкой самих устройств. Для работы требуется лишь совпадение внутренних габаритов канала: высота 50 мм, ширина 100–105 мм. Устройство не требует предварительного сверления или саморезов. После вставки можно закрывать крышку канала - суппорт остаётся полностью спрятанным.

Безопасность и стандарты

Изготовлен из галоген-free ПВХ, соответствует нормам безопасности для помещений с повышенными требованиями к экологической чистоте материалов. Соответствует требованиям к применению в системах электромонтажа согласно ГОСТ Р 50571 и IEC 61439. Не поддерживает распространение пламени, имеет класс горючести V-0 по UL 94.

Преимущества

• Удобная вставка без инструментов - экономит время при сборке
• Экономит место - позволяет использовать всю глубину кабель-канала вместо наружного монтажа
• Аккуратный вид - все устройства находятся внутри канала, нет торчащих элементов
• Стабильная фиксация - не болтается даже при частом использовании кнопок или переключателей
• Устойчив к воздействию влаги и химически активных сред - идеально для сухих и moderately влажных помещений

Ограничения применения

• Не предназначена для кабель-каналов шириной менее 100 мм или более 105 мм - возможен люфт или невозможность фиксации
• Не рекомендовано применять в условиях постоянного контакта с водой или на улице - хотя ПВХ водоустойчив, герметизация соединений не предусмотрена
• Не подходит для тяжёлых устройств массой выше 800 грамм - риск деформации основания
• Запрещено использовать в местах с температурой ниже −10 C и выше +50 C - снижение прочности ПВХ вне этого диапазона

Примеры использования

• Установка трёх одноклавишных выключателей в одном кабель-канале в коридоре квартиры
• Монтаж розетки и USB-блока рядом с рабочим столом в офисе через настенный кабель-канал
• Обустройство управления освещением в учебном кабинете с несколькими группами света
• Скрытая проводка в детской комнате - минимизирует доступ детей к контактным элементам

Практические советы

• Перед монтажом проверьте точные внутренние размеры вашего кабель-канала - допуск +-1 мм важен для плотной посадки
• Если используете модели с двумя рядами (6 модулей), соблюдайте порядок: нижний уровень - мощные устройства, верхний - сигнализирующие
• Не применяйте силовые инструменты при вставке - достаточно легкого давления руками
• При необходимости замены - легко достаётся из канала, просто потяните за край рамки
• Совмещайте этот суппорт с другими элементами серии PROF от SPL - они имеют одинаковый шаг и цветовое решение
