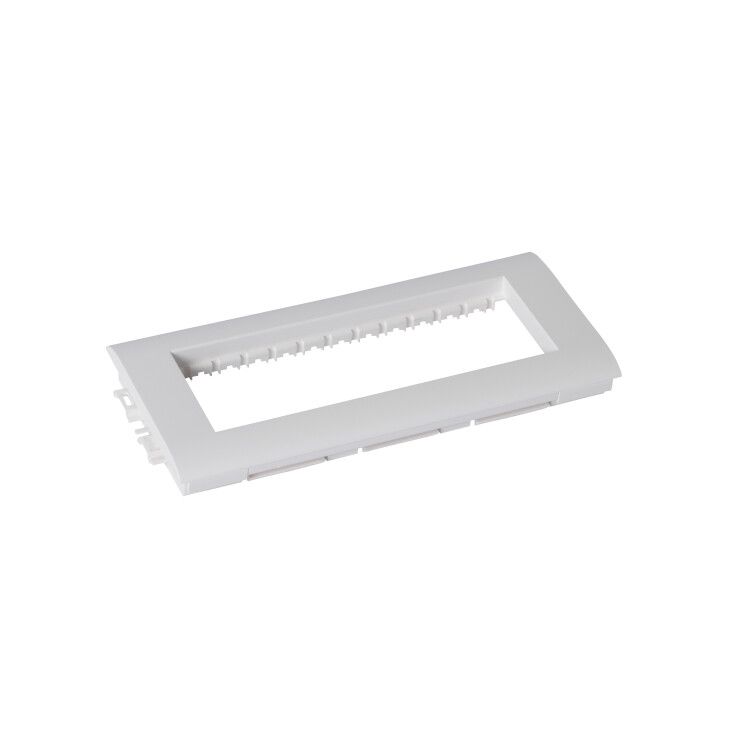

Суппорт 6мод. Mosaic для кабель-канала Metra 85х50; 100х50; 130х50 с крышкой 75мм ИЭК Leg 638073 Legrand

Суппорт 6 модулей для кабель-каналов Metra 85х50, 100х50 и 130х50 с крышкой 75 мм - это универсальный крепёжный элемент, позволяющий устанавливать шестимодульные электроустановочные устройства внутрь кабель-каналов серии Metra. Подходит для монтажа в открытых системах проводки, обеспечивает надёжную фиксацию без сверления. Бренд Legrand и IEK предлагают этот суппорт в качестве стандартного решения для коммерческих и жилых объектов.

Назначение и область применения

Суппорт 6 модулей для кабель-каналов Metra 85х50, 100х50 и 130х50 с крышкой 75 мм предназначен для монтажа электроустановочных изделий размером 45×45 мм внутри кабель-каналов с крышкой высотой 75 мм. Он позволяет размещать до шести устройств - например, три двойные розетки, шесть информационных розеток или комбинацию выключателей и розеток. Применяется в системах открытой проводки на стенах, потолках, в коробах и шахтах, где требуется эстетичный и защищённый доступ к точкам подключения.

Технические характеристики

• Тип изделия: суппорт для кабель-канала
• Количество модулей: 6 (стандарт 45×45 мм)
• Количество мест для установки: 3 (по два модуля на каждую сторону)
• Материал: пластик, безгалогенный
• Цвет: белый
• Тип крепления: безвинтовое зажимное
• Способ монтажа: открытый
• Оrientация: горизонтальная и вертикальная
• Монтажная высота: 0 мм (не требует выступа за пределы канала)
• Ударопрочность: IK00 (защита от механических воздействий отсутствует)
• Просверленные отверстия: не предусмотрены
• Подходит для крышек кабель-каналов: 75 мм
• Совместим с кабель-каналами Metra: 85×50, 100×50, 130×50

Совместимость и монтаж

Суппорт 6 модулей для кабель-каналов Metra 85х50, 100х50 и 130х50 с крышкой 75 мм совместим только с кабель-каналами серии Metra указанных размеров. Установка выполняется путём вставки суппорта в канал и фиксации зажимными лапками - без инструментов. Крепление работает за счёт упругости пластика: при введении в канал лапки раскрываются, затем плотно прилегают к стенкам. Для демонтажа достаточно слегка надавить на бока суппорта, чтобы освободить зажимы. Монтаж возможен как в горизонтальных, так и в вертикальных участках канала. Комплектуется белыми декоративными рамками, которые закрывают края установленных устройств.

Безопасность и стандарты

Изделие изготовлено из безгалогенного пластика, что соответствует требованиям экологической безопасности при возгорании. Отсутствие металлических частей исключает риск коррозии. Однако суппорт не имеет защиты от ударов (IK00) и не рассчитан на нагрузки, превышающие вес типовых электроустановочных изделий. Не применяйте в условиях повышенной вибрации или внешнего механического давления.

Преимущества

• Быстрый монтаж без сверления и крепёжных деталей
• Стандартизированная совместимость с кабель-каналами Metra всех трёх размеров
• Эстетичный вид благодаря белым рамкам и скрытому креплению
• Удобство обслуживания: можно заменить или добавить модули без вскрытия всего канала
• Экологически безопасный материал без галогенов

Ограничения применения

• Не подходит для кабель-каналов других серий или размеров (например, 90×50, 110×50)
• Не допускается использование в помещениях с высокой вибрацией (цеха, транспортные средства)
• Не предназначается для установки тяжёлых устройств (более 1,5 кг на один модуль)
• Отсутствует защита от ударов - не используйте там, где есть риск повреждения корпуса
• Запрещено применять в условиях постоянного контакта с водой или агрессивными средами

Примеры использования

• Установка трёх двойных розеток в кабель-канале 100×50 в офисном помещении
• Монтаж шести RJ45-розеток в коридоре с использованием канала 130×50
• Фиксация двух выключателей и одной розетки в канале 85×50 в квартире
• Обустройство точки подключения для видеонаблюдения в техническом коридоре

Практические советы

• Перед монтажом проверьте, что внутренняя ширина канала точно соответствует 50 мм - отклонение более +-1 мм затруднит фиксацию
• Не перегружайте суппорт: максимальная нагрузка - 1,5 кг на одно место; суммарный вес всех устройств не должен превышать 4,5 кг
• При установке в вертикальном канале убедитесь, что нижние модули не находятся слишком близко к полу - это усложнит подключение
• Если планируете менять устройства часто, выбирайте модели с отдельным креплением - суппорт не предусматривает быстрой замены без снятия всей рамки
• Сохраните оригинальные рамки: они подходят только к этому суппорту и несовместимы с другими брендами
