Светорегулятор поворот. СП КВАРТА IP20 ВСР10-1-0-ККм крем. IEK EDK10-K33-03-DM

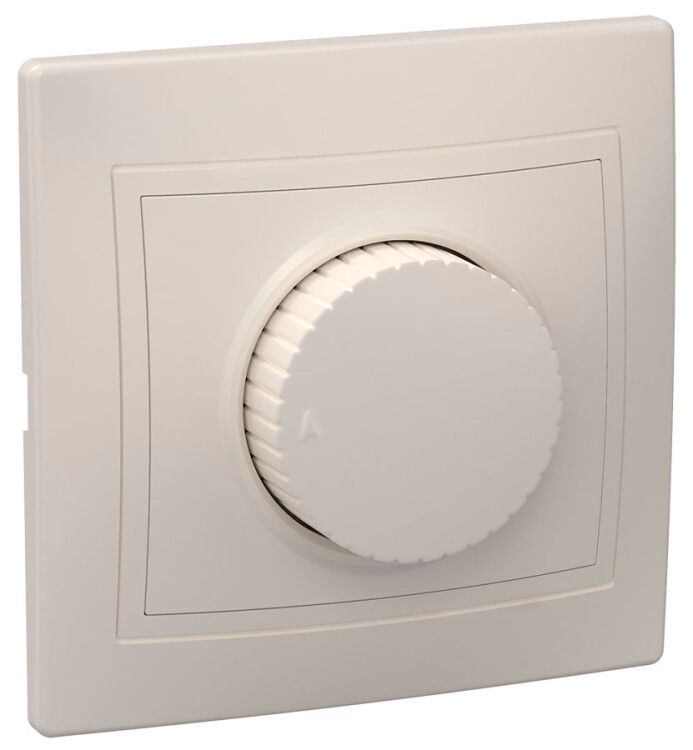

Светорегулятор поворотный кремовый ВСР10-1-0-ККм — устройство для плавного регулирования яркости света в бытовых и коммерческих помещениях. Выполнен в классическом дизайне серии KVARTA от IEK, совмещает надёжную механическую конструкцию с современным управлением DALI, что делает его подходящим решением для замены устаревших выключателей и модернизации систем освещения.

Назначение и область применения

Светорегулятор поворотный кремовый ВСР10-1-0-ККм предназначен для плавного изменения уровня освещённости в помещениях с использованием совместимых источников света. Подходит для установки в жилых зонах — спальнях, гостиных, детских комнатах, а также в офисах, ресторанах, гостиницах и других местах, где важна настройка атмосферы через уровень света. Управление осуществляется по протоколу DALI, что позволяет интегрировать его в централизованные системы автоматизации освещения.

Технические характеристики

• Номинальное напряжение: 250 В — работает в стандартной сети 220–240 В переменного тока;
• Номинальный ток: 10 А — способен управлять нагрузкой до 2,5 кВт при активной нагрузке (например, лампы накаливания);
• Номинальная мощность: 100 ВА — максимальная допустимая мощность нагрузки для точного контроля;
• Частота: 50 Гц — соответствует сетям России и стран СНГ;
• Тип нагрузки: универсальный — поддерживает лампы накаливания, галогенные, некоторые модели светодиодных и энергосберегающих ламп с совместимыми драйверами;
• Тип управления: колесо поворотное — удобное механическое управление без тактильных кнопок;
• Тип управления освещением: DALI — обеспечивает цифровое управление и возможность интеграции в умные системы;
• Степень защиты: IP20 — защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли — применяется только внутри помещений;
• Материал корпуса: пластик — легкий, износостойкий, не проводит ток;
• Отделка поверхности: глянцевая — элегантный внешний вид, легко моется;
• Цвет: бежевый (кремовый) — сочетается с большинством интерьерных решений;
• Габаритные размеры: 81,5×80,5×52 мм — стандартный формат для рамочных изделий;
• Способ монтажа: скрытой установки — монтируется в подрозетник глубиной не менее 50 мм;
• Тип крепления: винтовое — фиксируется болтами к металлической планке в подрозетнике;
• Максимальное сечение кабеля: 2,5 мм² — подключение медным проводом до этого значения;
• Срок службы: 10 лет — при соблюдении условий эксплуатации;
• Климатическое исполнение: У3 — рассчитан на работу при температуре от −10°C до +40°C и влажности до 80%;
• Нормативный документ: ГОСТ Р 51324.2.1 — соответствие требованиям безопасности для светорегуляторов в РФ.

Совместимость и монтаж

Светорегулятор поворотный кремовый ВСР10-1-0-ККм совместим со всеми устройствами серии KVARTA и стандартными подрозетниками 68 мм. Для работы требуется наличие двухпроводной линии (фаза и ноль) и совместимого с DALI контроллера или шлюза. Монтаж выполняется после отключения питания. Кабель подключается к клеммам L (фаза) и N (нейтраль) — заземление не требуется. Не рекомендуется использовать с обычными LED-лампами без драйверов, поддерживающих DALI. Перед установкой проверьте совместимость ламп с DALI-регуляторами — иначе возможны мерцание или отказ в работе.

Безопасность и стандарты

Светорегулятор поворотный кремовый ВСР10-1-0-ККм соответствует ГОСТ Р 51324.2.1, что гарантирует безопасность при перегрузках, скачках напряжения и коротком замыкании. Защита IP20 исключает риск поражения током при случайном контакте с контактами, однако устройство нельзя устанавливать во влажных зонах — ванных, банях, на кухне рядом с мойкой. Применение вне указанных условий аннулирует гарантию.

Преимущества

• Поворотное колесо обеспечивает точную и интуитивную настройку яркости без щелчков;
• DALI-совместимость позволяет управлять несколькими светильниками из одного устройства или центральной системы;
• Классический дизайн серии KVARTA гармонично впишется в любой интерьер — от старого стиля до минимализма;
• Высокая долговечность — срок службы 10 лет при правильной эксплуатации;
• Поддержка широкого диапазона ламп — от галогенок до качественных LED с DALI-драйверами;
• Глянцевая отделка не собирает пыль и легко очищается мягкой тканью.

Ограничения применения

• Не подходит для установки в помещениях с высокой влажностью (ванная, бассейн, сауна) — IP20 недостаточно;
• Не работает с обычными LED-лампами без DALI-совместимых драйверов — требует предварительной проверки совместимости;
• Мощность нагрузки ограничена 100 ВА — не предназначено для управления мощными прожекторами или группами из более чем 10 LED-ламп без расчёта суммарной нагрузки;
• Только скрытая установка — не подлежит наружному монтажу;
• Не имеет функции таймера, сценариев или дистанционного управления — нужен внешний контроллер DALI для автономной работы.

Примеры использования

• Гостиная — плавное затемнение вечером для создания уютной атмосферы;
• Офис — регулировка яркости в рабочих зонах для снижения утомляемости глаз;
• Гостиница — настройка освещения в номерах по сценариям через центральный DALI-контроллер;
• Фитнес-центр — изменение интенсивности света в залах йоги и релаксации;
• Кафе — создание различных режимов освещения для дня и вечера.

Практические советы

• Перед покупкой убедитесь, что используемые лампы поддерживают протокол DALI — иначе регулятор не будет работать;
• При монтаже используйте кабель с сечением не более 2,5 мм² — больший диаметр не войдёт в клеммы;
• Проверьте глубину подрозетника — он должен быть не меньше 52 мм, чтобы корпус полностью поместился;
• Не подключайте к этому регулятору двигатели, трансформаторы или другие реактивные нагрузки — только осветительные приборы;
• Для сложных систем с множеством светильников используйте специализированный DALI-контроллер — ВСР10-1-0-ККм служит лишь интерфейсом управления;
• При замене старого выключателя — отключите питание, проверьте отсутствие напряжения тестером, подключайте провода строго по цветовой маркировке.
