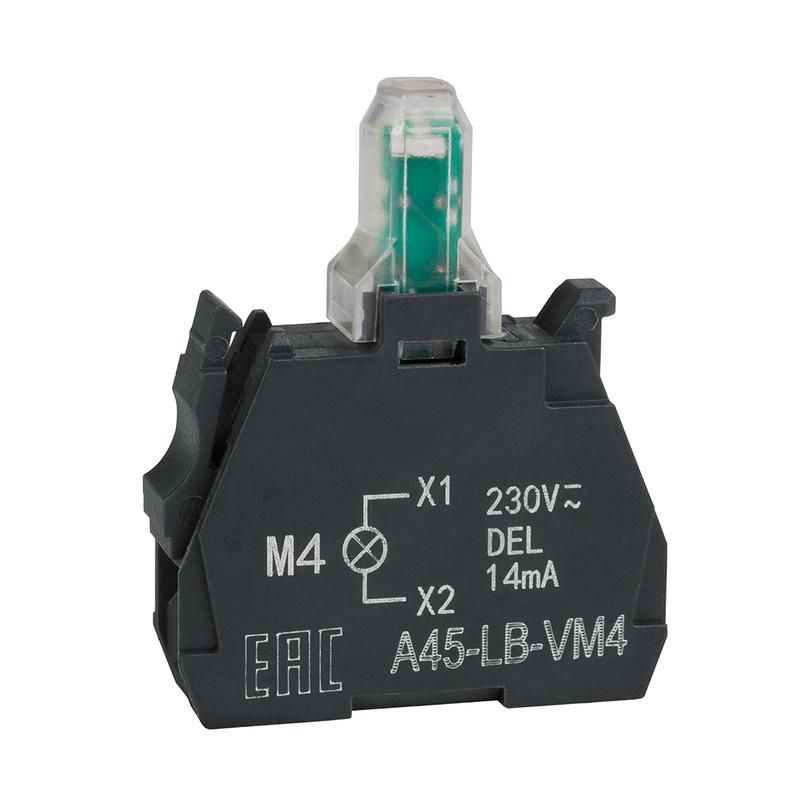

Световой блок OptiSignal D22 A45-LB-VM4 красный 230-240VAC ZBVM4 |332209| КЭАЗ

Блок световой D22 A45-LB-VM4 красный 230-240ВАС ZBVM4 от КЭАЗ - это компактный индикаторный элемент с встроенным светодиодом, предназначенный для визуального сигнализирования состояния оборудования на панелях управления. Продукт совместим с сетью 230–240 В переменного тока и устанавливается в отверстие диаметром 22,3 мм.

Назначение и область применения

Блок световой D22 A45-LB-VM4 красный 230-240ВАС ZBVM4 используется для отображения рабочих, аварийных или предупредительных сигналов в системах автоматизации. Подходит для установки на щитах управления, станках, конвейерах, насосных станциях и других устройствах, где требуется яркая, долговечная индикация. Благодаря защите от наводящих напряжений, блок надёжно работает даже в условиях электромагнитных помех.

Технические характеристики

• Номинальное напряжение: 230–240 В переменного тока (AC)
• Тип лампы: светодиод (LED) - энергоэффективный, срок службы до 50 000 часов
• Цвет свечения: красный - стандартный цвет для аварийных и предупредительных сигналов
• Диаметр отверстия для монтажа: 22,3 мм
• Тип крепления: фиксация через основание (монтаж в панель)
• Встроенный диод: да - не требует внешнего резистора, упрощает подключение

Совместимость и монтаж

Блок световой D22 A45-LB-VM4 красный 230-240ВАС ZBVM4 устанавливается в подготовленное отверстие диаметром 22,3 мм. Для фиксации используется крепление к основанию - после вставки корпуса в панель зажимной механизм обеспечивает плотную посадку. Напряжение питания подключается напрямую к контактным выводам: фаза и ноль. Встроенный диод исключает необходимость внешней защиты от перегрузок. Установка возможна в металлические, пластиковые или композитные панели толщиной до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Защита от наводящих напряжений снижает риск ложных срабатываний из-за электромагнитных помех - важное преимущество в промышленной среде. Серия OptiSignal проектировалась с учётом норм IEC 60947-5-1 и EN 60204-1.

Преимущества

• Встроенный диод - не нужен внешний балластный резистор, экономит место и время при сборке
• Устойчивость к наводкам - стабильная работа рядом с частотными преобразователями и мощными двигателями
• Высокая яркость светодиода - видимость даже при ярком освещении цеха
• Моноблочная конструкция - минимум деталей, высокая надёжность
• Совместимость с сериями OptiSignal - можно комбинировать с другими индикаторами и кнопками этой же линейки

Ограничения применения

• Не предназначен для работы при напряжении ниже 200 В - при просадках возможно мерцание или гашение
• Не рассчитан на постоянное погружение в жидкости - не используйте во взрывоопасных или влажных средах без дополнительной герметизации
• Работает только с переменным током - нельзя подключать к постоянному напряжению (DC)
• Диаметр отверстия 22,3 мм жёстко задан - не подходит для стандартных 22 мм или 25 мм посадочных мест

Примеры использования

• Индикация аварии на ЧПУ-станке
• Сигнал «остановка» на конвейере
• Индикация включения нагревательного элемента
• Зональная сигнализация на распределительном щите
• Дополнение существующей системы управления с использованием модулей OptiSignal

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - допуск +-0,2 мм критичен для плотной посадки
• Подключайте провода к клеммам аккуратно - перегибы могут повредить внутреннюю плату
• Если вы заменяете старый ламповый индикатор, убедитесь, что новый блок имеет ту же цепь питания - LED потребляет меньше тока, чем лампа накаливания
• Для группового монтажа нескольких блоков используйте одинаковые типы кабелей и маршруты - это снижает риск наводок
• Блок D22 A45-LB-VM4 красный 230-240ВАС ZBVM4 от КЭАЗ легко сочетается с аналогичными изделиями серии OptiSignal - планируйте будущие доработки заранее
