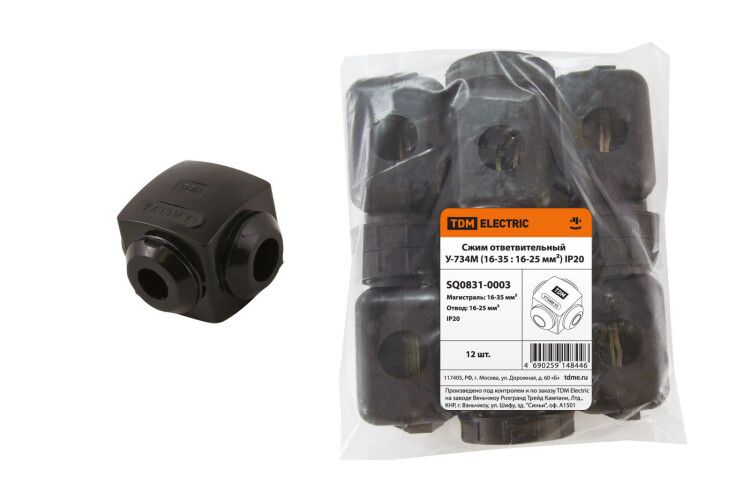

Сжим ответвительный У-734М (16-35 : 16-25 мм в кв.) IP20 | SQ0831-0003 TDM

Сжим ответвительный У-734М (16-35 мм2 : 16-25 мм2) IP20 от TDM ELECTRIC предназначен для безопасного ответвления тока от основной магистрали без нарушения целостности цепи. Подходит для монтажа в распределительных щитах и промышленных системах, где требуется надёжное и изолированное соединение.

Назначение и область применения

У-734М используется для создания ответвлений в электрических сетях без разрезания основного провода. Применяется в:

• Распределительных щитах жилых и общественных зданий (межэтажные щитки, этажные щиты);
• Промышленном оборудовании - станки, конвейеры, системы автоматизации;
• Объектах энергоснабжения, где важно сохранить целостность магистрали при подключении новых нагрузок.

Технические характеристики

• Номинальное сечение магистрали: 16–35 мм2 - позволяет подключать медные или алюминиевые провода средней и большой мощности;
• Номинальное сечение ответвления: 16–25 мм2 - оптимально для подключения групповой нагрузки или оборудования средней мощности;
• Изолированный зажим: да - корпус защищает контакты от случайного прикосновения и внешних воздействий;
• Тип каналов: закрытые - провода фиксируются внутри корпуса, исключая доступ к токоведущим частям после сборки;
• Тип соединения: винтовое/болтовое - обеспечивает прочную механическую связь и устойчивость к вибрациям;
• Степень защиты: IP20 - защита от предметов более 12 мм, но не от воды; подходит только для внутреннего монтажа в сухих помещениях;
• Материал корпуса: негорючий поликарбонат - повышает пожаробезопасность;
• Контактная группа: анодированная сталь - устойчива к окислению, обеспечивает долговечный контакт;
• Поверхность: без покрытия - не требует антикоррозийной обработки в условиях сухой среды.

Совместимость и монтаж

У-734М совместим с однопроволочными и многопроволочными медными и алюминиевыми проводами соответствующего сечения. Для монтажа:

• Подготовьте провода: зачистите изоляцию на 10–12 мм;
• Вставьте магистральный провод в верхний канал до упора - затяните винт до упора;
• Вставьте ответвительный провод в боковой канал - затяните второй винт;
• Не перетягивайте винты - это может повредить металл контакта;
• Проверьте плотность фиксации легким потягиванием провода после монтажа.

Устройство не требует специальных инструментов - достаточно обычного шлицевого или крестового отвертки.

Безопасность и стандарты

Сжим У-734М (16-35 мм2 : 16-25 мм2) IP20 соответствует требованиям безопасности для внутреннего использования в электроустановках напряжением до 1000 В. Отсутствие водозащиты делает его непригодным для открытых площадок, сырых помещений или наружной установки. Негорючий корпус снижает риск возгорания при перегрузках.

Преимущества

• Не требует разрывания магистрали - экономит время и снижает риск ошибок при ремонте;
• Изоляция корпуса предотвращает замыкание между соседними проводами;
• Анодированная сталь контактов увеличивает срок службы даже при переменных нагрузках;
• Компактный размер - удобен для плотной компоновки в щитах;
• Поддерживает работу с алюминием и медью - универсальное решение для смешанных сетей.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 недостаточна;
• Не допускается использование с проводами меньше 16 мм2 - возможен плохой контакт и нагрев;
• Не рекомендован для постоянной работы при температуре выше +60C - материал корпуса теряет прочность;
• Не предназначена для частого демонтажа - винтовые соединения рассчитаны на однократную установку.

Примеры использования

• Подключение группы освещения от главного кабеля в этажном щите многоквартирного дома;
• Добавление нового станка к существующей силовой линии на заводе без остановки производства;
• Разводка питания для розеточных групп в распределительном щите офисного здания.

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному - особенно при использовании алюминиевых жил, которые менее гибки;
• Если провод многожильный - используйте наконечники для лучшего контакта;
• После монтажа проверьте температуру зажима через 1–2 часа под нагрузкой - перегрев указывает на слабый контакт;
• Для длительной эксплуатации в промышленных условиях рекомендуется периодически контролировать затяжку винтов;
• Сжим У-734М от TDM ELECTRIC - артикул sq0831-0003 - не имеет аналогов по форме и размеру, поэтому не заменяйте его другими моделями без проверки посадочных размеров.
