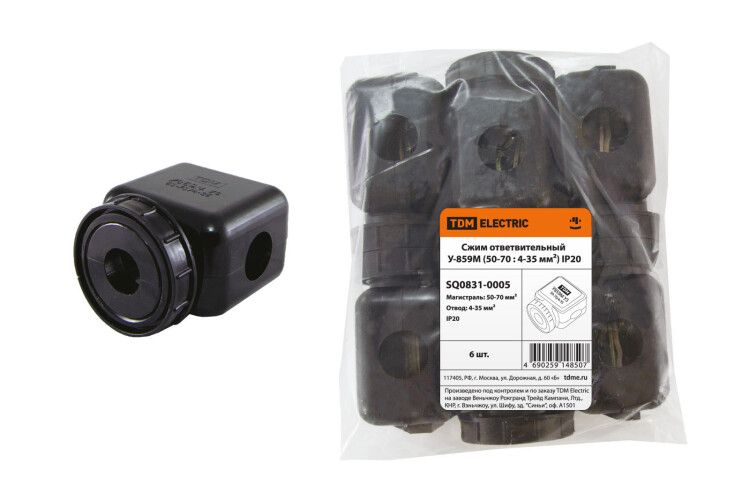

Сжим ответвительный У-859М (50-70 : 4-35 мм в кв.) IP20 | SQ0831-0005 TDM

Сжим ответвительный У-859М (50-70 : 4-35 мм²) от TDM ELECTRIC предназначен для безопасного и надёжного ответвления тока от основной магистрали без разрезания проводника — идеально подходит для монтажа в распределительных щитах, промышленных установках и объектах электроснабжения.

Назначение и область применения

Сжим ответвительный У-859М (50-70 : 4-35 мм²) используется для создания ответвлений от магистральных проводов без нарушения их целостности. Подходит для работы с медными и алюминиевыми проводниками в сетях до 660 В. Применяется в электрощитах — как в промышленных, так и в жилищных (межэтажные щитки многоквартирных домов), где требуется подключить дополнительную нагрузку без демонтажа основной линии.

Технические характеристики

• Рассчитан на сечение магистрального провода: 50–70 мм²
• Поддерживает ответвление сечением: 4–35 мм²
• Работает с медью и алюминием — как отдельно, так и в сочетании
• Корпус изготовлен из негорючего поликарбоната
• Контактная группа — анодированная сталь, устойчивая к коррозии
• Напряжение: до 660 В

Совместимость и монтаж

У-859М требует предварительного снятия изоляции с магистрального и ответвительного проводов перед установкой. Конструкция позволяет зажать проводники без инструментальной резки — достаточно зачистить жилы, поместить их в контактные гнёзда и затянуть болты. Каждый сжим можно многократно открывать и закрывать, что удобно при тестировании или модификации цепей. Для правильного монтажа важно соблюдать рекомендованное сечение проводов — не более 70 мм² для магистрали и не менее 4 мм² для ответвления.

Преимущества

• Не требует перерезания магистрального провода — сохраняет целостность сети
• Экономически выгодное решение: снижает трудозатраты и время монтажа
• Поддерживает смешанные материалы: медь + алюминий без переходных элементов
• Многоразовое использование — можно переустанавливать при необходимости
• Негорючий корпус повышает пожаробезопасность в замкнутых пространствах щитов

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду или высокой влажности без дополнительной защиты
• Не рассчитан на рабочее напряжение выше 660 В
• Запрещено применять с проводами меньшего сечения, чем 4 мм² — риск плохого контакта
• Не подходит для автоматических систем, где требуется частое механическое воздействие — возможна усталость металла

Примеры использования

• Подключение освещения к магистральному кабелю в этажном щите ЖК
• Добавление розетки на производственной линии через существующую шину
• Обустройство аварийного питания от главного силового кабеля
• Монтаж контрольных цепей в распределительных пунктах

Практические советы

• Перед установкой всегда зачищайте жилы до металлического блеска — оксиды снижают проводимость
• Используйте момент затяжки, соответствующий нормам для данного типа сжима — перетягивание может повредить контакт
• При использовании алюминиевого провода — проверьте плотность прилегания после первого включения; при необходимости слегка подтяните
• Для долговечности в помещениях с повышенной влажностью — используйте герметизирующие колпачки или термоусадочные трубки поверх корпуса
• Сжим У-859М от TDM ELECTRIC совместим со стандартными инструментами для монтажа — не требует специализированного оборудования
