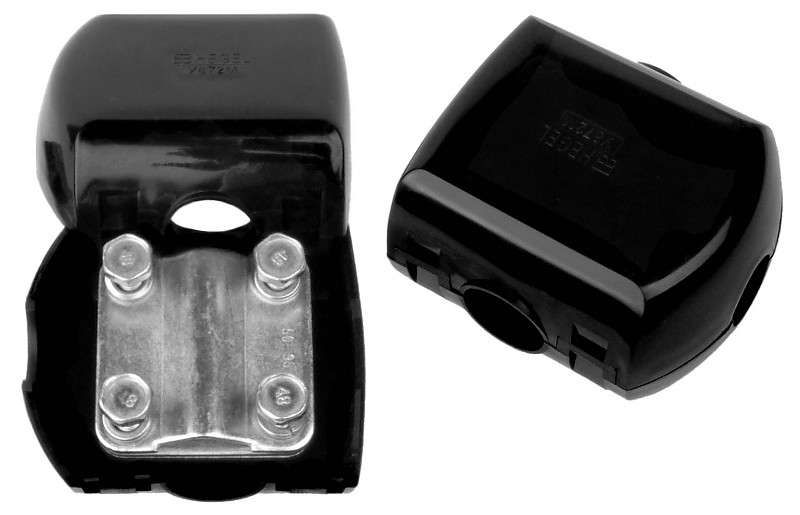

Сжим ответвительный У-872 м95-150/о95-120 - У872М HEGEL

Сжим ответвительный 95-150/95-120 кв.мм У-872, М У3 от бренда HEGEL предназначен для безопасного и надёжного ответвления тока от основной магистрали без её разрезания. Этот сжим применяется в распределительных сетях до 660 В, особенно там, где важна скорость монтажа и сохранение целостности провода.

Назначение и область применения

Сжим ответвительный 95-150/95-120 кв.мм У-872, М У3 используется для создания ответвления от медного или алюминиевого проводника магистральной линии к другому проводнику меньшего или равного сечения. Подходит для установки на воздушных линиях, в распределительных щитах, на опорах, в кабельных колодцах и других местах, где требуется подключение без демонтажа основной линии.

Технические характеристики

• Номинальное сечение магистрального проводника: 95–150 кв.мм
• Номинальное сечение ответвительного проводника: 95–120 кв.мм
• Номинальный ток: 385 А
• Рабочее напряжение: до 660 В
• Количество контактов: 2 (для магистрали и ответвления)
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы при температуре от −40C до +40C
• Материал корпуса: полипропилен - устойчив к УФ-излучению, химическим воздействиям и механическим нагрузкам
• Цвет: черный

Совместимость и монтаж

Сжим ответвительный 95-150/95-120 кв.мм У-872, М У3 совместим с одножильными и многожильными проводами из меди и алюминия. Для монтажа:

• Зачистите изоляцию с обоих проводников на длину, соответствующую глубине контактной камеры (обычно 15–20 мм)
• Вставьте магистральный провод в один зажим, ответвительный - во второй
• Закрутите болты равномерно, используя ключ по моменту затяжки, указанному в документации производителя
• Не перегибайте провода внутри сжима - соблюдайте радиус изгиба

Изделие не требует специальных инструментов, кроме обычного гаечного ключа. Контакт обеспечивается за счёт металлических пластин внутри, которые плотно прижимают жилы к поверхности.

Безопасность и стандарты

Сжим ответвительный 95-150/95-120 кв.мм У-872, М У3 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150. Применяется в системах с рабочим напряжением до 660 В переменного тока. Полипропиленовый корпус обеспечивает электроизоляцию и предотвращает случайное прикосновение к токоведущим частям. Номинальный ток 385 А позволяет использовать изделие в силовых цепях промышленного оборудования.

Преимущества

• Не требует разрезания магистрального провода - снижает риск повреждения линии и время простоя
• Поддерживает соединение как медных, так и алюминиевых проводов - универсальность для смешанных сетей
• Высокая механическая прочность корпуса из полипропилена - выдерживает вибрации, удары и перепады температур
• Защита IP20 - исключает доступ пальцев к токоведущим элементам
• Стандартный размер - легко заменить аналогичными моделями в случае необходимости

Ограничения применения

• Не предназначен для постоянного погружения в воду или высокой влажности - не имеет защиты IP67/IP68
• Не рекомендован для использования в условиях агрессивных химических сред (например, рядом с кислотами или растворителями)
• Не допускается применение с проводами сечением менее 95 кв.мм - возможен плохой контакт и нагрев
• Не подходит для многократного демонтажа - после первого монтажа контактные поверхности деформируются, что снижает надёжность повторного использования

Примеры использования

• Подключение питания к станку от существующей магистрали в цеху
• Добавление освещения на линии электропередачи без остановки сети
• Обустройство временных питаний на стройплощадках
• Модернизация старых распределительных щитов с минимальным вмешательством в проводку

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - если ответвление меньше 95 кв.мм, используйте переходную муфту
• При работе с алюминием - обязательно нанесите антиоксидантную пасту на жилу перед введением в сжим
• Проверяйте затяжку через 24 часа после монтажа - металл может “утянуть” под нагрузкой
• Для долговечности фиксируйте сжим ответвительный 95-150/95-120 кв.мм У-872, М У3 на опоре или в щите, чтобы избежать провисания и перегрузки на контактах
• Артикул У-872, М - единственный в линейке HEGEL с таким сочетанием сечений; другие модели не взаимозаменяемы
