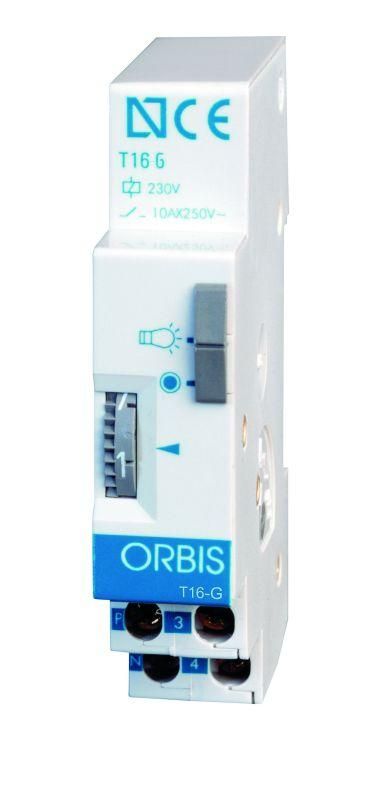

Таймер лестничный Т-16g Orbis OB060100

Таймер лестничный T-16G от Orbis — механическое устройство для автоматического включения и отключения освещения в лестничных клетках, коридорах и других местах с временным использованием света. Управление осуществляется через импульсную кнопку, после чего свет горит заданное время — от 3 до 30 минут — затем гаснет самостоятельно. Артикул OB060100 соответствует модели T-16G с расширенным диапазоном выдержек.

Назначение и область применения

Таймер лестничный T-16G предназначен для автоматизации освещения в местах, где свет нужен лишь на короткое время: лестницы в жилых домах, офисных зданиях, подъездах, парковках и подвалах. После нажатия кнопки свет включается, а спустя установленный интервал — автоматически отключается. Это снижает расход электроэнергии и продлевает срок службы ламп. Подходит для систем с несколькими кнопками, расположенными на разных этажах.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Управляющее напряжение: 230 В AC, 50–60 Гц
• Коммутируемый ток: до 10 А
• Максимальная мощность нагрузки: 2000 Вт (например, для ламп накаливания или галогенных)
• Диапазон выдержки времени: 3–30 минут (регулируется вручную)
• Тип таймера: временное задержка включения + свет + задержка выключения
• Тип устройства: механический, с часовым механизмом
• Способ монтажа: на DIN-рейку шириной 1 модуль
• Глубина монтажа: 55 мм
• Контакты: 1 нормально открытый (NO), 0 нормально замкнутых (NC)
• Схема подключения: 3- или 4-проводная
• Индикация: неоновая лампа (до 50 мА)

Совместимость и монтаж

Таймер T-16G монтируется на стандартную DIN-рейку типа TS35. Для работы требуется подключение по 3- или 4-проводной схеме с импульсной кнопкой (пульсатором). Нельзя использовать обычные выключатели — только кнопки, которые дают кратковременный импульс. Подключение выполняется к клеммам L, N, A1, A2 согласно схеме в документации. Устройство совместимо с лампами накаливания, галогенными и светодиодными до 2000 Вт, если они не имеют сложных драйверов. Не рекомендуется подключать высокочастотные ЭПРА или LED-светильники с некорректной компенсацией реактивной мощности — возможны сбои в работе.

Безопасность и стандарты

Таймер T-16G соответствует требованиям безопасности для бытовых и коммерческих применений. Работает при температуре от -10°C до +40°C. Защита IP20 — допускает установку только внутри помещений. Не имеет защиты от влаги и пыли — не используется на улице или в сырых помещениях без корпуса. Соответствует стандартам IEC/EN 60730-1 для автономных таймеров.

Преимущества

• Не требует внешнего питания — работает от сети 220 В
• Механическая надёжность: нет микросхем, меньше отказов
• Простая регулировка времени поворотом ручки
• Поддерживает многокнопочные системы — удобно для многоэтажных зданий
• Автоматическое отключение исключает забытый свет
• Экономия энергии за счёт точного контроля времени горения

Ограничения применения

• Не подходит для управления светодиодными светильниками с малой потребляемой мощностью (<5 Вт) — может не срабатывать из-за недостаточного тока
• Не работает с диммерами, RGB-контроллерами, умными системами
• Нельзя использовать в условиях повышенной влажности, на улице или в неотапливаемых помещениях ниже -10°C
• Не поддерживает функцию “постоянного включения” — всегда есть задержка выключения
• Максимальная мощность 2000 Вт — не рассчитан на мощные прожекторы или нагревательные приборы

Примеры использования

• Жилой дом: свет включается на 15 минут при входе в подъезд — хватает, чтобы подняться на 9 этаж
• Офисное здание: кнопки у каждой лестницы, таймер отключает свет через 8 минут после последнего нажатия
• Подземный паркинг: один таймер управляет двумя рядами ламп, кнопки установлены у каждого въезда
• Частный дом: освещение в подвале активируется одной кнопкой, гаснет через 30 минут

Практические советы

• Выбирайте T-16G (OB060100) вместо T-16, если вам нужны длительные выдержки — 3–30 минут, а не 45 сек – 7 мин
• Проверьте тип ламп перед установкой: если используются LED-светильники, убедитесь, что их суммарная мощность ≥10 Вт
• При подключении по 4-проводной схеме используйте два импульсных выключателя — один на входе, второй на выходе
• Не затягивайте кабели слишком сильно — контакт может потерять герметичность
• При первом запуске проверьте работу: нажмите кнопку, дождитесь включения и отключения — убедитесь, что время выдержки соответствует вашим нуждам
• Если свет не включается — проверьте целостность импульсной кнопки и правильность подключения к клеммам A1/A2
