Ответвитель T-образный горизонт. осн. 300х160 WLT 1630 FT OBO 6229735 Bettermann

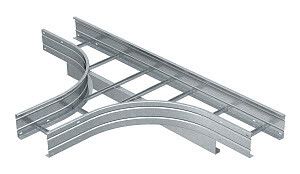

Секция Т-образная 160x300 мм горячий цинк от OBO BETTERMANN - это элемент кабельной системы для лестничных лотков, предназначенный для организации горизонтальных участков трассы с большими пролётами. Артикул WLT 1630 FT обеспечивает надёжную поддержку кабелей на расстояниях до 8 метров благодаря усиленному профилю и защите от коррозии.

Назначение и область применения

Секция Т-образная 160x300 мм горячий цинk используется в качестве горизонтального элемента в системах кабельных лотков лестничного типа. Применяется там, где требуется устойчивость к прогибу при длинных пролётах - например, в промышленных зонах, на эстакадах, в тоннелях, на заводах и в распределительных пунктах. Подходит для прокладки силовых, сигнальных и управляющих кабелей. Благодаря увеличенной высоте боковых стенок (160 мм) обеспечивается безопасный монтаж кабелей даже при высоких нагрузках.

Технические характеристики

• Тип изделия: Т-образная секция
• Ширина: 300 мм
• Высота боковой стенки: 160 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защита от коррозии в агрессивных средах
• Тип ступени: беззубцовый профиль - удобен для фиксации кабелей без повреждения изоляции
• Внутренний радиус изгиба: 500 мм - позволяет использовать в системах с минимальным радиусом поворота
• Тип бокового профиля: плоский - совместим с большинством стандартных креплений и крышек
• Конструктивное исполнение: симметричное - одинаковая несущая способность слева и справа
• Исполнение: без соединительного разъёма - требует внешнего крепления
• Поддержка больших пролётов: да - рассчитана на расстояние между опорами до 8 м
• Широкодиапазонное исполнение: да - совместима с другими элементами лотковых систем OBO

Совместимость и монтаж

Секция Т-образная 160x300 мм горячий цинк не имеет встроенных соединителей - её необходимо крепить к опорам с помощью хомутов, кронштейнов или подвесок, подходящих для лестничных лотков. Совместима с крышками, переходниками и угловыми элементами других серий OBO Bettermann, имеющими аналогичные габариты. Для сборки используйте болты M8/M10 и комплекты крепежа, рекомендованные производителем. Установка возможна как на вертикальные, так и на горизонтальные поверхности. Обязательно соблюдайте шаг опор - не более 8 м при равномерной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN 41407. Материал и покрытие обеспечивают долговечность в условиях повышенной влажности, перепадов температур и воздействия химических веществ. Горячее цинкование гарантирует срок службы более 25 лет в промышленной среде. Нет открытых острых кромок - снижает риск травм при монтаже.

Преимущества

• Усиленная жёсткость за счёт высоты 160 мм - предотвращает провисание при длинных пролётах
• Горячее цинкование - устойчивость к ржавчине, особенно важна во влажных и агрессивных помещениях
• Беззубцовый профиль - исключает повреждение кабелей при перемещении и обслуживании
• Симметричная форма - упрощает монтаж и замену, не требует ориентации стороной
• Широкодиапазонное исполнение - легко интегрируется в существующую систему OBO

Ограничения применения

• Не предназначен для вертикальных участков - применяется только в горизонтальной плоскости
• Требует внешних точек крепления - нельзя установить как самонесущий элемент без опор
• Не подходит для помещений с постоянным контактом с открытым огнем или высокими температурами (>+100C)
• Работает только с кабелями, масса которых не превышает допустимую нагрузку на единицу длины (уточнять по таблице OBO)

Примеры использования

• Промышленный цех с конвейерными линиями - прокладка кабелей управления и питания
• Энергообъекты - трассировка кабелей в подстанциях и распределительных устройствах
• Железнодорожные тоннели - укладка сигналов и связи на протяжённых участках
• Логистические терминалы - организация кабельных путей над площадями с большим движением техники

Практические советы

• Перед монтажом проверьте, что ширина лотка (300 мм) соответствует ширине вашей трассы - не забудьте про зазоры для крышки и кабелей
• При использовании нескольких секций выставляйте их точно по уровню - перепады вызывают дополнительные усилия на крепления
• Для защиты от механических повреждений в местах выхода кабелей используйте резиновые вводы или муфты
• Артикул WLT 1630 FT можно комбинировать с другими изделиями OBO Bettermann - сверьте совместимость по каталогу
• Храните в сухом месте - хотя материал оцинкован, длительный контакт с водой может вызвать белый налёт (не влияет на прочность, но портит вид)
