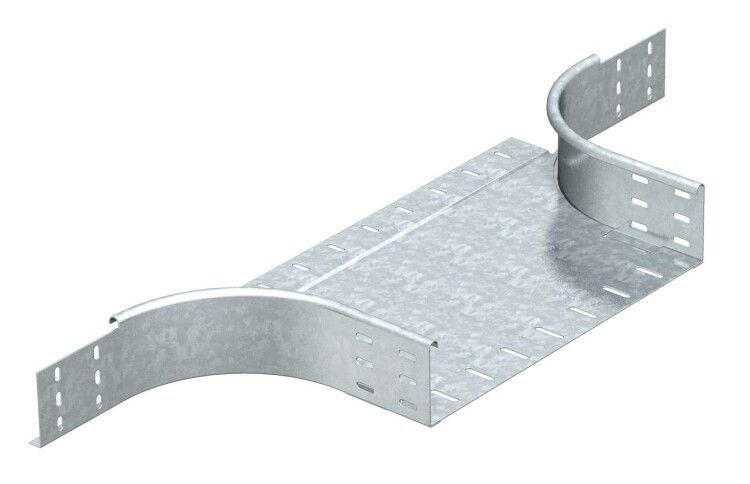

Ответвитель T-образный горизонт. осн. 400 RAA 840 FS OBO 7002521 Bettermann

Т-образное/крестовое соединение 85x400 мм от OBO BETTERMANN (артикул RAA 840 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков, обеспечивая надёжную и безопасную трассировку кабелей в промышленных объектах.

Назначение и область применения

Т-образное/крестовое соединение 85x400 мм используется для создания T-образных ответвлений в системах кабельных лотков. Подходит для монтажа на горизонтальных и вертикальных участках, где необходимо изменить направление трассы - например, при выводе кабелей из лотка вниз к оборудованию или при пересечении с другими лотками. Применяется в энергетике, машиностроении, транспорте и других отраслях, где требуется укладка большого количества силовых и контрольных кабелей.

Технические характеристики

• Тип изделия: Т-образный
• Высота боковой стенки: 85 мм - совместимо с лотками такого же габарита
• Ширина прохода: 400 мм - позволяет прокладывать крупногабаритные пучки кабелей
• Материал: оцинкованная сталь - устойчивость к коррозии в условиях повышенной влажности и агрессивной среды
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузке и монтаже
• Внутренний радиус изгиба: 150 мм - обеспечивает минимальное повреждение кабелей при прокладке через угол
• Покрытие: цинк - соответствует требованиям ГОСТ 14918
• Исполнение: без соединительного элемента - требует самостоятельного крепления к основному лотку
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению в ядерной и атомной отрасли
• Реестр промышленной продукции РФ: 1367\22\2023 - сертифицировано для использования в России

Совместимость и монтаж

Т-образное/крестовое соединение 85x400 мм совместимо со всеми листовыми кабельными лотками высотой 85 мм, вне зависимости от производителя, при условии одинакового внутреннего профиля. Монтаж выполняется с помощью болтов, самонарезающих винтов или сварки - в зависимости от типа основного лотка. Соединение не имеет встроенного фиксирующего механизма, поэтому необходимо использовать комплектующие (например, шайбы, гайки, хомуты) для жёсткой фиксации. Установка возможна как на потолке, так и на стене, в том числе в помещениях с вибрациями.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных систем кабельной трассировки. Лицензия Росатома подтверждает соответствие нормам для объектов с особыми требованиями к надёжности. Сертификат реестра РФ гарантирует законность применения в государственных и коммерческих проектах. Материал не выделяет токсичных веществ при нагреве, что важно для закрытых помещений.

Преимущества

• Универсальная форма - подходит для любых схем распределения кабелей
• Оцинкованная сталь - долгий срок службы даже в сырых и агрессивных средах
• Чёткий радиус изгиба - снижает риск повреждения изоляции кабелей
• Поддержка лицензионных требований Росатома - возможность применения в самых строгих отраслях
• Совместимость с широким спектром лотков - не требует замены всей системы

Ограничения применения

• Не предназначен для использования в качестве основного несущего элемента - должен крепиться к уже установленным лоткам
• Не рекомендуется для внешней установки без защиты от прямого воздействия атмосферных осадков - хотя материал оцинкованный, открытый монтаж без крышки увеличивает риск коррозии
• Требует точного соблюдения габаритов 85×400 мм - несовместим с лотками другого размера
• Отсутствие встроенного крепления - требует дополнительных расходных материалов и времени на сборку

Примеры использования

• Переход с горизонтального лотка на вертикальный в цехе с конвейерной линией
• Разводка кабелей от главного канала к группе станков в одном ряду
• Обход препятствий (колонны, трубопроводы) в распределительном щите
• Создание ответвления к контроллерам в АЭС или объектах с повышенными требованиями к надёжности

Практические советы

• Проверьте перед монтажом, чтобы все лотки, к которым будет крепиться Т-соединение, имели точно такие же размеры - 85 мм высоты и 400 мм ширины
• Используйте антивибрационные прокладки при установке на оборудование с частыми колебаниями
• При необходимости герметизации соединения - применяйте специальные заглушки или термоусадочные трубки на входах/выходах кабелей
• Не забудьте предусмотреть свободное пространство вокруг соединения для обслуживания и замены кабелей - минимум 20–30 см с каждой стороны
• Артикул RAA 840 FS от OBO BETTERMANN - единственный вариант с лицензией Росатома в этом классе; аналоги без сертификации нельзя использовать на объектах атомной отрасли
