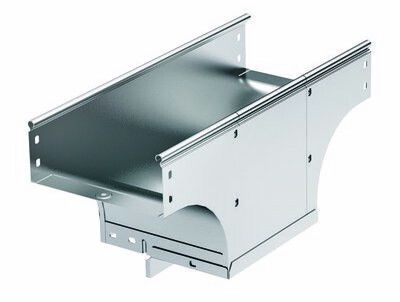

Ответвитель-переходник TDSA Т-обр. вертикальный 100/400 в комплекте с крепежными элементами и соединительными пластинами | 37608K DKC ДКС

Ответвитель-переходник Т-образный вертикальный TDSA 100х400 от DKC (ДКС), артикул 37608k, предназначен для создания вертикальных ответвлений в кабельных трассах с сохранением целостности проводников и удобным доступом для обслуживания. Комплектация включает крышки и крепеж, что упрощает сборку системы.

Назначение и область применения

Ответвитель-переходник Т-образный вертикальный TDSA 100х400 используется для изменения направления кабельной трассы в вертикальной плоскости - например, когда необходимо вывести кабели с горизонтального участка на вертикальный стояк или наоборот. Подходит для систем, где требуется организовать ответвление без резких изгибов, чтобы избежать перегиба жил. Применяется в промышленных объектах, цехах, распределительных пунктах, на предприятиях с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Габариты: 100×400 мм - ширина горизонтальной части 100 мм, глубина вертикальной ветви 400 мм
• Высота боковой стенки: 80 мм - обеспечивает достаточное пространство для прокладки кабелей без перегрузки
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость даже в агрессивных средах
• Исполнение: широкодиапазонное - совместимо с различными типами кабелей и многожильными проводами
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении огня
• Цвет: серый - унифицированный внешний вид для интеграции в промышленные системы
• Степень защиты при установленной крышке: IP44 - защита от брызг воды и предметов диаметром более 1 мм

Совместимость и монтаж

Ответвитель-переходник TDSA 100х400 DKC совместим с другими элементами серии S5 Combitech. Установка выполняется путём фиксации на существующую кабельную трассу с помощью входящих в комплект соединительных пластин. Крышка крепится болтами и легко снимается для осмотра или замены кабелей. Для герметичности важно использовать оригинальную крышку - она обеспечивает заявленную степень защиты IP44. Посадочные поверхности рассчитаны на стандартные размеры лотков серии S5 Combitech.

Безопасность и стандарты

Ответвитель-переходник TDSA 100х400 DKC изготовлен из материалов, соответствующих нормам пожарной безопасности. Огнестойкость конструкции позволяет использовать её в зонах с повышенными требованиями к защите от возгорания. Метод оцинковки Сендзимира гарантирует долговечность в условиях повышенной влажности и химической активности окружающей среды.

Преимущества

• Плавный переход между плоскостями снижает риск механического повреждения кабелей при протяжке
• Крышка снимается без инструментов - упрощает диагностику и ремонт
• Универсальная форма позволяет использовать одинаковый элемент как для подъёма, так и для спуска кабелей
• Комплексная комплектация (пластины + крепёж) исключает необходимость докупать детали
• Оцинкованная сталь устойчива к ржавчине - срок службы увеличен на 30–50% по сравнению с обычным покрытием

Ограничения применения

• Не предназначена для установки в местах постоянного погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Работает только с кабелями, подходящими по диаметру к внутреннему объему (до 80 мм высоты); крупные пучки требуют проверки заполнения
• Подходит только для систем S5 Combitech; несовместим с лотками других производителей без адаптеров
• Не рекомендуется для использования в условиях температур ниже -30C - материал теряет часть эластичности

Примеры использования

• Переход с горизонтального кабельного лотка на вертикальный стояк в производственном цехе
• Обводка кабелей вокруг оборудования с изменением уровня на 400 мм
• Разветвление питания для нескольких станков от одного основного трека
• Прокладка сигналов управления в пищевой промышленности - благодаря оцинкованию и IP44 допустима мойка водой

Практические советы

• Перед монтажом проверьте суммарный диаметр всех кабелей - они должны занимать не более 60% внутреннего объёма ответвителя
• Затягивайте крепёж равномерно - перекос крышки снижает уровень защиты IP44
• При использовании в сырых помещениях регулярно осматривайте места соединений - даже оцинкованная сталь требует контроля
• Для частых операций по обслуживанию выбирайте модели с быстроразъемными защёлками - в данном случае крышка фиксируется болтами, но легко демонтируется
• Ответвитель-переходник TDSA 100х400 DKC лучше сочетать с аналогичными элементами серии S5 Combitech - это гарантирует точность посадки и единый уровень защиты всей трассы
