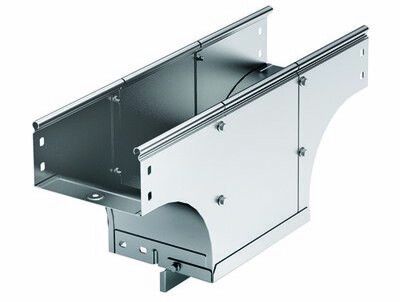

Ответвитель TDS Т-образный вертикальный ун. осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинам | 37166K DKC ДКС

Ответвитель Т-образный вертикальный универсальный основание 400 H80 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37166k, предназначен для создания вертикальных ответвлений в кабельных трассах с сохранением целостности проводов и удобного доступа к ним. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и соответствует требованиям пожарной безопасности.

Назначение и область применения

Ответвитель Т-образный вертикальный используется для формирования перпендикулярных ответвлений в кабельных трассах - например, когда необходимо вывести кабели с горизонтального участка на вертикальный, или наоборот. Подходит для прокладки силовых, контрольных и сигнальных кабелей в промышленных объектах, цехах, распределительных пунктах, на элеваторах и в системах автоматизации. Благодаря Т-образной форме позволяет изменить направление трассы без резких изломов, снижая риск механического повреждения жил.

Технические характеристики

• Тип изделия: Ответвитель T-образный
• Материал корпуса: Нержавеющая сталь
• Покрытие: Оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Размеры: Ширина 400 мм, высота боковой стенки 80 мм
• Исполнение: Широкодиапазонное - совместимо с кабелями различного сечения
• Огнестойкость: Да - не распространяет горение, соответствует нормам пожарной безопасности
• Цвет: Серый
• Степень защиты (при использовании крышки): IP44 - защита от брызг воды и твердых частиц размером более 1 мм

Совместимость и монтаж

Ответвитель Т-образный вертикальный основание 400 H80 в комплекте с крепежными элементами и соединительными пластинами - готов к установке сразу после вскрытия. В комплекте уже есть все необходимые соединительные пластины и крепеж, что исключает необходимость докупать дополнительные элементы. Монтаж осуществляется на стандартные лотки серии S5 Combitech от DKC. Крепление выполняется болтами через подготовленные отверстия в пластинах. Для герметичности рекомендуется использовать крышку, которая продается отдельно. Диаметр отверстий под крепеж рассчитан под стандартные метрические болты M6–M8.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Оцинковка по методу Сендзимира гарантирует долговременную защиту от коррозии даже в условиях повышенной влажности. Соответствует ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем.

Преимущества

• Универсальная форма - одинаково эффективен для входящих и выходящих кабелей
• Готовый комплект крепежа и пластин - экономит время на сборке
• Плавный переход кабелей - минимизирует нагрузку на изоляцию
• Оцинкованная сталь - устойчив к агрессивным средам, не требует покраски
• Легкий доступ к кабелям - крышка снимается без инструментов

Ограничения применения

Не предназначена для постоянного погружения в воду - максимальная защита IP44 допускает лишь брызги и влажную среду, но не мойку под давлением. Не следует использовать в зонах с частыми вибрациями выше 10 Hz / 1g без дополнительной фиксации. Не совместим с лотками других серий, кроме S5 Combitech, из-за отличий в профиле и шаге крепления.

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальную в цехе с конвейерной линией
• Разводка сигналов от контроллеров к датчикам на этажах многоэтажного производства
• Обустройство кабельного канала в распределительной комнате с ограниченным пространством
• Подключение питания к оборудованию, установленному на платформе над уровнем пола

Практические советы

• При монтаже проверьте, чтобы радиус изгиба кабелей внутри ответвителя не был меньше минимально допустимого для типа провода (обычно 6–10 диаметров кабеля)
• Если трасса будет находиться в помещении с высокой влажностью - обязательно используйте крышку, иначе защита снизится до IP20
• Для длинных трасс с большим количеством ответвлений - заранее составьте схему, чтобы правильно рассчитать количество элементов
• При замене старого оборудования - сверьте ширину и высоту существующего лотка: 400×80 мм - стандарт для S5 Combitech, но не для всех серий
• Запрещено использовать этот ответвитель как опору для веса кабелей - он служит только для направления, а нагрузку должны воспринимать поддерживающие элементы
