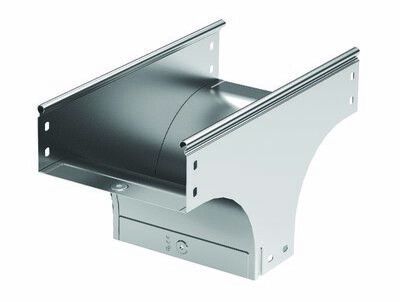

Ответвитель TD Т-образный вертикальный осн.150 H100 в комплекте с крепежными элементами и соединительными пластинами, не | 37113K DKC ДКС

Ответвитель Т-образный вертикальный основание 150 H100 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37113k, предназначен для создания вертикальных ответвлений в кабельных трассах с сохранением целостности проводников и удобного доступа к кабелям. Изделие выполнено из оцинкованной стали и совместимо с системой S5 Combitech.

Назначение и область применения

Ответвитель Т-образный вертикальный основание 150 H100 в комплекте с крепежными элементами и соединительными пластинами используется для формирования Т-образных переходов в кабельных трассах - когда необходимо отвести кабели вверх или вниз от основной горизонтальной линии. Подходит для прокладки силовых и управляющих кабелей на объектах с повышенными требованиями к надежности: промышленные цеха, энергообъекты, системы автоматизации, конвейеры, станции управления.

Технические характеристики

• Тип изделия: Т-образный ответвитель, вертикальное ответвление
• Размеры: ширина 150 мм (горизонтальная и вертикальная части), высота боковой стенки 100 мм
• Материал корпуса: нержавеющая сталь с покрытием по методу Сендзимира - равномерное цинкование с высокой адгезией и долговечностью
• Цвет: серый
• Степень защиты при использовании крышки: IP44 (защита от брызг воды и предметов более 1 мм)
• Огнестойкость: да - материал не поддерживает горение и соответствует нормам пожарной безопасности
• Исполнение: усиленное - рассчитано на большие пролеты и нагрузки без деформаций
• Диапазон: широкодиапазонное - подходит для кабелей различного сечения и количества

Совместимость и монтаж

Ответвитель Т-образный вертикальный основание 150 H100 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с лотками серии S5 Combitech от DKC. Установка происходит без дополнительных инструментов: соединительные пластины фиксируются самонарезающими болтами, входящими в комплект. Монтаж выполняется на прямые участки трассы - ответвитель крепится сверху или сбоку, образуя перпендикулярный канал. Для герметичности рекомендуется использовать крышку S5 Combitech (не входит в комплект, продается отдельно).

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Покрытие по методу Сендзимира обеспечивает антикоррозийную стойкость в условиях повышенной влажности и химической активности среды. Сертифицировано для использования в помещениях с классом опасности по взрыву и пожару согласно ГОСТ Р 50571 и IEC 61537.

Преимущества

• Готовый комплект - все крепежи и соединительные пластины включены, не требуется докупать аксессуары
• Усиленная конструкция позволяет выдерживать значительные нагрузки без прогиба даже при длинных пролетах
• Плавный радиус изгиба снижает риск повреждения изоляции кабелей при протяжке
• Легкий доступ к кабелям после снятия крышки - обслуживание и диагностика без демонтажа всей трассы
• Оцинковка по методу Сендзимира гарантирует срок службы более 25 лет в агрессивных средах

Ограничения применения

• Не предназначена для установки вне помещений без дополнительной защиты от прямого воздействия осадков - IP44 недостаточен для открытых площадок
• Подходит только для кабелей с суммарным внешним диаметром, не превышающим внутреннее свободное пространство лотка (до 150×100 мм)
• Не используется как самостоятельный несущий элемент - требует жесткой фиксации на опорах или смежных участках трассы
• Не совместим с другими сериями лотков кроме S5 Combitech - отличаются размеры и система крепления

Примеры использования

• Переход кабелей от горизонтального лотка на этаже к оборудованию на втором уровне в производственном цехе
• Разводка сигналов от контроллеров к датчикам, расположенным ниже уровня основной трассы
• Обход препятствий (трубопроводы, вентиляционные каналы) за счет вертикального ответвления без изменения маршрута основной трассы
• Монтаж в пищевой промышленности - благодаря оцинковке легко моется и не подвержен коррозии от пара и влаги

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей внутреннему объему ответвителя - перегрузка вызывает перегрев и затрудняет обслуживание
• Для длительной эксплуатации в сырых зонах используйте крышку S5 Combitech - она увеличивает степень защиты до IP44
• Не допускайте перекосов при сборке - неравномерное давление на пластины может привести к потере герметичности
• При замене или модификации трассы - ответвитель Т-образный вертикальный основание 150 H100 в комплекте с крепежными элементами и соединительными пластинами легко демонтируется и повторно используется
• Артикул 37113k - единственный номер для заказа этого конкретного исполнения; другие аналоги от DKC имеют другую высоту или ширину
