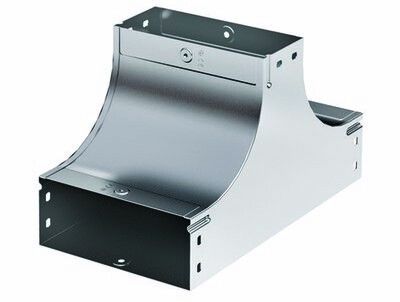

Ответвитель Т-образный вверх TS основание 150 в комплекте с крепежными элементами и соединительными пластинами - 37203K ДКС

Ответвитель Т-образный вверх TS основание 150 от DKC - это металлический аксессуар для создания вертикальных ответвлений в кабельных трассах. Комплектуется крепежом и соединительными пластинами, что упрощает сборку систем типа DKC S5 Combitech. Изготовлен из оцинкованной стали, выдерживает нагрузки и защищает кабели от внешних воздействий.

Назначение и область применения

Ответвитель Т-образный вверх TS основание 150 предназначен для организации переходов кабельной трассы в вертикальной плоскости - например, когда необходимо отвести кабели вниз или вверх от основного лотка. Подходит для прокладки силовых и сигнальных кабелей на объектах с плотным кабельным насыщением: промышленные цеха, распределительные пункты, автоматизированные линии, энергообъекты.

Технические характеристики

• Тип изделия: Т-образный ответвитель, направленный вверх
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Габариты: ширина 150 мм, высота боковой стенки 80 мм
• Исполнение: широкодиапазонное - совместимо с лотками различных серий DKC
• Огнестойкость: да - сохраняет целостность при температурных перегрузках
• Цвет: серый
• Степень защиты при использовании крышки: IP44 - защита от брызг воды и предметов диаметром более 1 мм

Совместимость и монтаж

Ответвитель Т-образный вверх TS основание 150 разработан для установки в системы DKC S5 Combitech. В комплект входят все необходимые соединительные пластины и крепежные элементы - не требуется докупать дополнительные детали. Монтаж выполняется путём фиксации к основному лотку болтами через подготовленные отверстия. Установка возможна как на горизонтальных, так и на вертикальных участках трассы. Для герметизации рекомендуется использовать крышку DKC, которая легко крепится и позволяет осуществлять обслуживание без демонтажа всего участка.

Безопасность и стандарты

Ответвитель соответствует требованиям по огнестойкости и механической прочности, установленным для кабельных систем промышленного назначения. Оцинкование по методу Сендзимира гарантирует долговечность даже в условиях повышенной влажности. Сертифицирован для работы в помещениях с нормируемыми условиями эксплуатации согласно ГОСТ Р 50571 и IEC 61537.

Преимущества

• Уже в комплекте - крепеж и соединительные пластины, снижает время монтажа и риск ошибки при заказе
• Плавный радиус изгиба минимизирует риск повреждения изоляции кабелей при протяжке
• Оцинкованное покрытие устойчиво к коррозии, особенно в агрессивных средах
• Поддерживает возможность быстрого доступа к кабелям после снятия крышки
• Совместим с другими элементами серии S5 Combitech - позволяет собирать модульные трассы без адаптеров

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - IP44 недостаточен для открытых площадок
• Работает только с кабелями, диаметр которых не превышает внутреннюю вместимость лотка (до 80 мм высоты)
• Не используется как самостоятельный несущий элемент - требует жёсткой фиксации к основному лотку
• Не рассчитан на работу с высоковольтными кабелями выше 10 кВ без специального исполнения

Примеры использования

• Переход кабелей от потолочного лотка к полу в производственном цехе
• Отвод питания к станкам, расположенным вблизи основной трассы
• Обустройство ответвлений в распределительных щитовых на этажах зданий
• Создание вертикальных каналов связи между уровнями технологических платформ

Практические советы

• Проверьте перед монтажом соответствие ширины 150 мм вашей основной трассе - несовпадение вызовет люфт или невозможность фиксации
• При прокладке многожильных кабелей используйте мягкие вставки или кабельные муфты для защиты изоляции на изгибе
• Если система работает в условиях частой мойки оборудования - обязательно закрывайте ответвитель крышкой
• Для длинных трасс с несколькими ответвителями составьте схему сборки заранее - комплектация DKC позволяет точно спрогнозировать количество элементов
• Ответвитель Т-образный вверх TS основание 150 от DKC лучше сочетать с аналогичными элементами серии S5 Combitech - это гарантирует точность соединений и равномерную нагрузку
