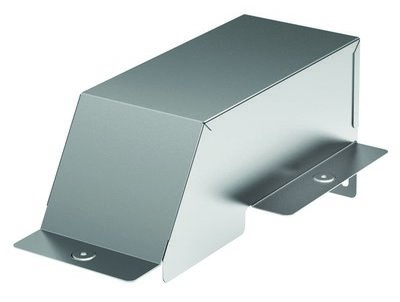

Ответвитель-крышка Т-обр-переходник DDT 300/150 в комплектес крепежными элементами и соединительными пластинами, необхо | 36571K DKC ДКС

Ответвитель-крышка Т-образный переходник DDT 300/150 от DKC предназначен для организации вертикального ответвления кабельной трассы в системе S5 Combitech. Благодаря Т-образной форме и встроенному крепежу, он обеспечивает плавный переход кабелей между горизонтальным и вертикальным участками, снижая риск механического повреждения изоляции. Аксессуар изготовлен из оцинкованной стали и совместим с другими элементами серии S5 Combitech.

Назначение и область применения

Ответвитель-крышка Т-образный переходник DDT 300/150 используется там, где требуется изменить направление кабельной трассы - например, когда кабели должны перейти с горизонтального лотка на вертикальный столб или наоборот. Подходит для монтажа в производственных помещениях, на объектах энергетики, транспорта и автоматизации. Особенно эффективен при необходимости сделать ответвление без резких изгибов, которые могут повредить провода.

Технические характеристики

• Тип изделия: крышка-ответвитель
• Форма: Т-образная - три открытых канала: два горизонтальных и один вертикальный
• Габаритные размеры: 150×300×50 мм (ширина × длина × высота боковой стенки)
• Ширина лотка: 150 мм - в горизонтальном направлении; 200 мм - в вертикальном направлении
• Материал: нержавеющая сталь с покрытием по методу Сендзимира
• Покрытие: цинкование холодным способом - устойчиво к коррозии, долговечно
• Цвет: серый
• Исполнение: широкодиапазонное - подходит для различных типов кабелей и жил
• Огнестойкость: да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Ответвитель-крышка TDD 300/150 DKC совместим исключительно с элементами системы S5 Combitech. Устанавливается двумя способами:

• Внахлёст: если торец прямого лотка точно совпадает с габаритами ответвителя - просто фиксируется саморезами через отверстия.
• Через соединительные пластины: если торцы не совпадают - используются входящие в комплект металлические пластины для выравнивания и надёжного соединения.

В комплект входят все необходимые крепёжные элементы - саморезы и шайбы - поэтому дополнительно ничего закупать не нужно. Монтаж выполняется без сварки и специального оборудования.

Безопасность и стандарты

Ответвитель-крышка DDT 300/150 DKC обладает огнестойкостью - материал не поддерживает горение и сохраняет целостность при воздействии температур до предела, установленного нормами для электроустановок. Покрытие по методу Сендзимира обеспечивает длительную защиту от коррозии даже в условиях повышенной влажности или химически активной среды.

Преимущества

• Уже в комплекте - соединительные пластины и крепёж, экономят время на сборке
• Т-образная форма позволяет выполнять ответвления без острых углов - снижает нагрузку на кабели
• Стальной корпус с цинковым покрытием устойчив к механическим повреждениям и внешним факторам
• Подходит для плотной укладки кабелей благодаря внутренней высоте 50 мм
• Не требует дополнительных инструментов для установки - всё делается гаечными ключами или отвёрткой

Ограничения применения

• Не предназначена для использования вне системы S5 Combitech - другие лотки не будут совмещаться по размерам и креплениям
• Работает только с кабелями, диаметр которых не превышает внутреннюю вместимость лотка - максимальная заполняемость зависит от типа и количества проводов
• Не рекомендуется применять в местах постоянного контакта с открытым пламенем или расплавленным металлом - хотя огнестойкая, она не является термостойкой конструкцией
• Запрещено использовать как самостоятельный несущий элемент - только как крышку поверх существующего лотка

Примеры использования

• Переход кабелей от потолочного лотка к полу в серверной комнате
• Обводка трубопроводов или технологического оборудования на производстве
• Разветвление силовых кабелей на конвейере с вертикальным перемещением
• Монтаж в зонах с ограниченным пространством, где нельзя сделать радиусный поворот

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина лотка (150 мм) была достаточной для всех кабелей - учтите заполнение не более 40–50% свободного объёма
• Если используете соединительные пластины - обязательно затяните болты равномерно, чтобы избежать деформации профиля
• Для длинных трасс с несколькими ответвителями лучше заранее составить схему - так легче рассчитать количество комплектов
• Ответвитель-крышка DDT 300/150 DKC можно комбинировать с другими элементами S5 Combitech - например, с заглушками, уголками или муфтами
• Проверяйте соответствие артикула 36571k перед заказом - аналоги других брендов не подходят по креплениям и габаритам
