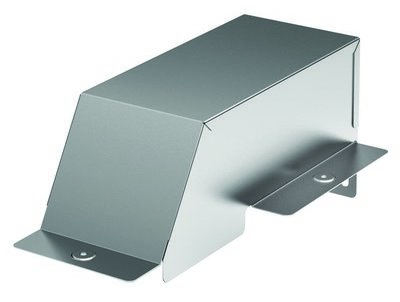

Ответвитель-крышка Т-обр-переходник DDT 300/200 в комплектес крепежными элементами и соединительными пластинами, необхо | 36572K DKC ДКС

Ответвитель-крышка Т-образный переходник DDT 300/200 от DKC - это элемент кабельной системы S5 Combitech, предназначенный для организации T-образного ответвления трассы вверх или вниз. Благодаря прочной конструкции из оцинкованной стали и комплектным крепежам, он упрощает монтаж и защищает кабели от перегибов. Артикул 36572k подходит для промышленных объектов с высокими требованиями к надежности.

Назначение и область применения

Ответвитель-крышка Т-образный переходник DDT 300/200 используется там, где необходимо сделать перпендикулярное ответвление кабельной трассы - например, когда кабели должны изменить направление с горизонтального на вертикальное или наоборот. Он позволяет выполнить плавный переход без острых углов, снижая риск повреждения изоляции проводов. Подходит для систем, требующих частых модификаций трассы: цеха, логистические терминалы, автоматизированные линии, серверные помещения.

Технические характеристики

• Тип изделия: крышка-ответвитель
• Габаритные размеры: 200×300 мм (горизонтальная ширина - 200 мм, вертикальная глубина - 300 мм)
• Высота боковой стенки: 50 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Исполнение: усиленное для больших расстояний - выдерживает нагрузки при длинных участках трассы
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый
• Совместимость: система S5 Combitech

Совместимость и монтаж

Ответвитель-крышка DDT 300/200 от DKC стыкуется с прямыми элементами системы S5 Combitech двумя способами:

• Внахлёст - если торцы лотков совпадают по габаритам;
• С использованием входящих в комплект соединительных пластин - при несовпадении кромок или необходимости точной регулировки положения.

Крепёжные элементы (болты, гайки, шайбы) уже включены в комплект - не требуется докупать дополнительные фиксаторы. Монтаж выполняется на поверхность или в подвесную систему с шагом крепления до 1,5 м. Учитывайте, что вес конструкции увеличивается при заполнении кабелями - рекомендуется проверять несущую способность опор.

Преимущества

• Оцинкование по методу Сендзимира гарантирует долгий срок службы даже в агрессивных средах (высокая влажность, химически активные пары).
• Усиленная конструкция позволяет использовать элемент в протяжённых трассах без дополнительных подпорок.
• Встроенные соединительные пластины и крепёж экономят время на подготовку к монтажу.
• Огнестойкость обеспечивает безопасность при возгораниях и соответствие нормам противопожарной защиты.
• Серый цвет не выделяется на фоне других элементов системы S5 Combitech, сохраняя эстетичность трассы.

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в жидкости - хотя покрытие устойчиво к коррозии, IP-класс защиты не указан и не является герметичным.
• Работает только в составе системы S5 Combitech; несовместим с другими лотковыми системами без адаптеров.
• Максимальная нагрузка зависит от количества и массы кабелей - превышение допустимой плотности заполнения может деформировать стенки.
• Не следует применять в местах с механическими ударными нагрузками (например, рядом с движущимися механизмами) без дополнительной защиты.

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальную в цехе с конвейерной линией.
• Разводка силовых кабелей от основного лотка к пульту управления в распределительной камере.
• Обустройство ответвления к оборудованию, установленному на этаж выше - например, к насосной станции или вентиляционному щиту.
• Модернизация существующей трассы без замены всего лотка - благодаря возможности стыковки через пластины.

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры лотка (200×300 мм) позволяли свободно проходить всем кабелям - особенно с учётом радиуса изгиба.
• Если трасса проходит через зоны с вибрацией, используйте дополнительно виброизолирующие прокладки под крепления.
• При сборке с соединительными пластинами соблюдайте равномерность затяжки болтов - перекос может нарушить герметичность стыка и вызвать люфт.
• Для обслуживания трассы - ответвитель легко демонтируется: достаточно открутить два-три крепления и снять крышку.
• Артикул 36572k - единственный вариант этого типа в серии S5 Combitech с такими габаритами; аналоги от других производителей не подходят по форме и креплению.
