Ответвитель TDS T-образный вертикальный ун. осн.400 H100 в комплекте с крепежными элементами и соединительными пластинам | 37176K DKC ДКС

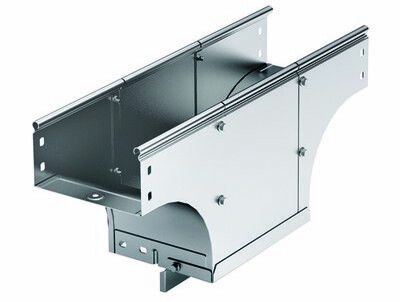

Ответвитель Т-образный вертикальный универсальный основание 400 H100 в комплекте с крепежными элементами и соединительными пластинами (TDS, DKC) - это элемент кабельной трассы, предназначенный для создания вертикальных ответвлений в системах с жесткими требованиями к защите и надежности. Произведён из нержавеющей стали с цинковым покрытием по методу Сендзимира, изделие сочетает прочность, долговечность и совместимость с серийным решением S5 Combitech от DKC.

Назначение и область применения

Ответвитель Т-образный вертикальный используется для формирования перпендикулярных ответвлений в кабельных трассах - например, когда необходимо вывести кабели с горизонтального участка на вертикальный стояк или на уровень оборудования. Подходит для прокладки силовых, управляющих и сигнальных кабелей в условиях повышенной запыленности, влажности или на объектах с требованием к огнестойкости. Часто применяется в промышленных зонах, на заводах, в распределительных щитах, на элеваторах и в системах автоматизации.

Технические характеристики

• Форма: Т-образная, вертикальное ответвление
• Габариты: ширина 400 мм, высота 100 мм (по боковым стенкам)
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, адгезивное, с высокой коррозионной стойкостью
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Степень защиты (при использовании крышки): IP44 - защита от брызг воды и частиц размером более 1 мм
• Исполнение: широкодиапазонное - совместимо с кабельными лотками других размеров в рамках серии S5 Combitech

Совместимость и монтаж

Ответвитель Т-образный вертикальный основание 400 H100 в комплекте с крепежными элементами и соединительными пластинами (TDS, DKC) проектировался как часть системы S5 Combitech. Он легко соединяется с прямыми участками лотков того же размера (400×100 мм) через встроенные фланцы. Комплект включает все необходимые болты, гайки и соединительные пластины - не требуется докупать крепёж. Монтаж выполняется вручную: достаточно совместить фланцы, закрепить пластины и затянуть крепёж. Для герметичности рекомендуется использовать крышку, которая продается отдельно.

Безопасность и стандарты

Изделие соответствует требованиям к негорючим материалам (огнестойкость подтверждена). Покрытие по методу Сендзимира обеспечивает соответствие нормам по химической стойкости и долговечности в агрессивных средах. Сертификация продукта соответствует внутренним стандартам DKC и отраслевым практикам для промышленного электрооборудования.

Преимущества

• Универсальная форма позволяет организовать ответвление без дополнительных переходников
• Оцинковка по методу Сендзимира гарантирует длительную службу даже в сырых и агрессивных средах
• В комплекте всё необходимое для сборки - снижает риск ошибок при монтаже
• Легкий доступ к кабелям после снятия крышки - удобство обслуживания и диагностики
• Совместимость с другими элементами серии S5 Combitech - возможность масштабирования системы

Ограничения применения

• Не предназначен для установки в местах постоянного погружения в воду - максимальная защита IP44 не допускает прямого контакта с потоком жидкости
• Не рассчитан на механические нагрузки сверх нормы: нельзя использовать как опору для тяжёлого оборудования
• Подходит только для кабелей, которые помещаются в лоток 400×100 мм; крупногабаритные пучки требуют проверки свободного сечения
• Не следует применять в средах с воздействием открытого пламени - хотя материал негорюч, сама система не является противопожарной конструкцией

Примеры использования

• Переход с горизонтальной трассы на вертикальный стояк в цехе с конвейерной линией
• Разводка кабелей от главного лотка к пультам управления на этаже
• Обустройство кабельной трассы в пищевом производстве - где важны чистота, легкость мойки и коррозионная стойкость
• Создание ответвления к датчикам на технологических трубопроводах

Практические советы

• Проверьте посадочное сечение перед монтажом: внутренняя ширина 400 мм и глубина 100 мм должны соответствовать суммарному сечению кабелей + запасу на охлаждение
• Если нужна защита выше IP44 - используйте специальные уплотнительные крышки, совместимые с S5 Combitech
• При монтаже в вибрационных зонах дополнительно закрепите ответвитель антивибрационными скобами
• Не забудьте сохранить документацию на комплект - она содержит информацию о допустимых усилиях затяжки крепежа
• Ответвитель Т-образный вертикальный основание 400 H100 в комплекте с крепежными элементами и соединительными пластинами (TDS, DKC) лучше заказывать сразу с крышкой и угловыми переходниками - так вы сэкономите время на сборке и минимизируете риски несовместимости
