Ответвитель вверх TSS осн.80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | 37221K DKC ДКС

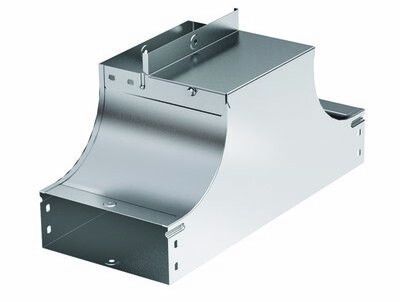

Ответвитель для лотка Т-образный вверх TSS основание 80 от DKC (ДКС), артикул 37221k, предназначен для создания вертикальных ответвлений в кабельных трассах системы S5 Combitech. Он обеспечивает безопасный переход кабелей между горизонтальным и вертикальным участком лотка без перегибов, сохраняя целостность проводов.

Назначение и область применения

Ответвитель для лотка Т-образный вверх TSS основание 80 используется там, где необходимо изменить направление кабельной трассы с горизонтального на вертикальное - например, при выводе кабелей вниз к оборудованию, через этажи или в распределительные шкафы. Подходит для систем, где важна надежность и долговечность, особенно в условиях повышенной нагрузки или агрессивной среды.

Технические характеристики

• Тип изделия: ответвитель для лотка Т-образный вверх
• Ширина лотка (горизонтальная и вертикальная): 80 мм
• Высота боковой стенки: 80 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - улучшает коррозионную стойкость и срок службы
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый
• Исполнение: широкодиапазонное - совместимо с лотками других размеров в рамках системы S5 Combitech

Совместимость и монтаж

Ответвитель для лотка Т-образный вверх TSS основание 80 совместим с лотками серии S5 Combitech того же размера - 80 мм. Установка происходит без дополнительного сверления: все необходимые соединительные пластины и крепежные элементы уже включены в комплект. Монтаж выполняется путём фиксации к горизонтальному и вертикальному лоткам с помощью болтов и гаек, входящих в комплектацию. Нет необходимости закупать отдельные крепежи или адаптеры.

Безопасность и стандарты

Ответвитель выполнен из материала с огнестойкостью, что позволяет использовать его в зонах с повышенными требованиями к пожарной безопасности. Оцинкование по методу Сендзимира гарантирует соответствие нормам по защите от коррозии в помещениях с высокой влажностью или химической активностью. Соответствует общепринятым требованиям к кабельным системам в промышленных объектах.

Преимущества

• Уже в комплекте - соединительные пластины и крепеж, снижает время сборки и риск потери деталей
• Плавный радиус изгиба минимизирует механическую нагрузку на кабели, исключает повреждение изоляции
• Стальной корпус с цинковым покрытием выдерживает длительную эксплуатацию даже в сложных условиях
• Одинаковые размеры горизонтального и вертикального каналов обеспечивают равномерное распределение кабелей

Ограничения применения

Ответвитель для лотка Т-образный вверх TSS основание 80 рассчитан исключительно на использование внутри помещений. Не предназначен для открытых установок под прямыми осадками или постоянного воздействия ультрафиолета. Также не рекомендуется применять с лотками других серий, несовместимых по габаритам и типу крепления - только с системой S5 Combitech.

Примеры использования

• Подключение кабелей от верхнего уровня кабельных лотков к нижнему уровню оборудования на производстве
• Переход кабеля из машинного зала в электрощитовую через перекрытие
• Обустройство трассы на заводах с частыми технологическими изменениями - легко модифицируется
• Энергообъекты, АЗС, пищевые производства - благодаря огнестойкости и антикоррозийному покрытию

Практические советы

• Проверьте перед монтажом, чтобы внутренняя ширина лотка точно соответствовала 80 мм - отклонение даже на 2–3 мм может затруднить установку
• Не используйте силовое воздействие при соединении - пластины должны плотно подходить без деформаций
• При большом количестве кабелей следите за заполнением канала - не более 40–50% от объема, чтобы избежать перегрева
• Ответвитель для лотка Т-образный вверх TSS основание 80 от DKC можно комбинировать с другими элементами серии S5 Combitech - это упрощает проектирование и замену
