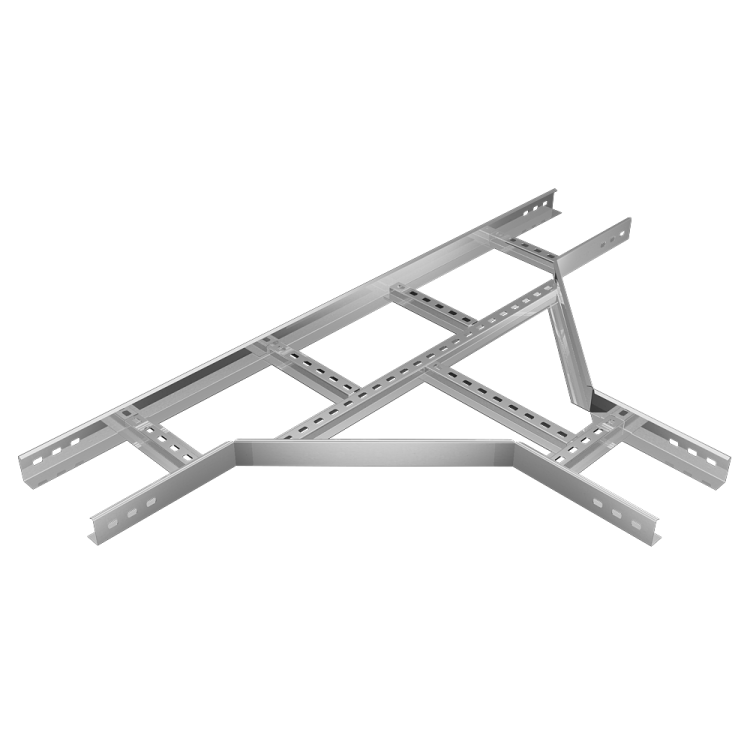

Отвод Т-образный лестничный LTD70*500х1.2 КМ 70х500х1.2 Система КМ LO4389

Отвод Т-образный лестничный 70х500 мм, сталь 1,2 мм от КМ-Профиля - это элемент кабельной трассы, обеспечивающий поворот на 90° с сохранением радиуса изгиба для кабелей. Применяется совместно с металлическими лотками шириной 500 мм, особенно там, где требуется компактный и надёжный переход между участками трассы.

Назначение и область применения

Отвод Т-образный лестничный 70х500 мм, сталь 1,2 мм предназначен для изменения направления кабельной трассы под прямым углом. Он обеспечивает плавный изгиб кабелей с внутренним радиусом 300 мм, что исключает перегибы и механические повреждения жил. Подходит для монтажа в помещениях: серверных, распределительных, производственных цехах, офисах. Используется с лестничными лотками шириной 500 мм. Работает в условиях сухого и умеренно агрессивного климата - не предназначен для открытых площадок или высокой влажности.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - устойчивая к коррозии поверхность
• Толщина стенки: 1,2 мм - достаточна для жёсткости и долговечности
• Размеры: ширина 500 мм, высота 70 мм - соответствует стандартному лотку
• Внутренний радиус изгиба: 300 мм - безопасный для кабелей любого типа
• Тип ступени: перфорированный профиль - удобен для фиксации кабелей и вентиляции
• Конструкция: симметричная, выход симметричный - можно использовать в обоих направлениях
• Тип бокового профиля: открытый - позволяет легко вставлять и вынимать кабели
• Цвет: серый - единый с другими элементами лотковой системы
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от -40C до +40C, в закрытых помещениях
• Исполнение: без соединительного элемента - требует самостоятельного крепления болтами или саморезами

Совместимость и монтаж

Отвод Т-образный лестничный 70х500 мм, сталь 1,2 мм совместим с лестничными лотками КМ-Профиля и аналогичными изделиями шириной 500 мм. Для установки используются стандартные метизы: саморезы по металлу M6–M8 или болты с гайками. Соединение выполняется через перфорацию - отверстия расположены равномерно по кромкам. Нет необходимости в сварке. Монтаж возможен как на потолке, так и на стене. Убедитесь, что толщина основания лотка также составляет 1,2 мм - это гарантирует одинаковую жёсткость всей трассы.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет заявленную огнестойкость. Оцинкование по методу Сендзимира обеспечивает однородное и прочное антикоррозийное покрытие, защищающее металл даже при малейших царапинах во время монтажа. Не содержит токсичных веществ, безопасно для работы вблизи людей и оборудования.

Преимущества

• Сохраняет минимальный радиус изгиба кабеля - снижает риск повреждения изоляции
• Симметричная форма - можно устанавливать в любом направлении, экономит запасные части
• Оцинковка по Сендзимиру - долговечнее обычного холодного цинкования
• Перфорация по всей поверхности - упрощает прокладку и фиксацию кабелей
• Не требует специальных инструментов - монтируется стандартными метизами
• Поддерживает системную целостность - совпадает с параметрами других элементов лотка

Ограничения применения

• Не применяется на открытом воздухе - оцинковка не рассчитана на постоянное воздействие осадков
• Не подходит для агрессивных сред: химических цехов, кислотных зон, морского побережья
• Не допускается использование с лотками другой ширины - 500 мм является обязательным условием
• Не заменяет поворотные модули с большим радиусом - для кабелей с жёсткой оболочкой (>16 мм) проверьте соответствие радиуса 300 мм
• Требует дополнительного крепления - не имеет встроенных зажимов или фланцев

Примеры использования

• Поворот кабельной трассы от вертикального стояка к горизонтальному лотку в серверной комнате
• Обход колонны или трубопровода в производственном цехе
• Смена направления трассы при переходе между этажами через технологический канал
• Формирование ответвления от главной линии к оборудованию на уровне пола

Практические советы

• Перед монтажом проверьте, чтобы все лотки в системе имели одинаковую толщину - 1,2 мм - и тип покрытия
• Используйте антивибрационные прокладки под крепёж, если трасса находится рядом с вибрирующим оборудованием
• При большом количестве кабелей - не забудьте оставить свободное пространство около 20% от объёма отвода
• Запомните: этот отвод - часть серии «Стандарт». Не смешивайте с другими сериями - они могут отличаться по форме крепёжных отверстий
• При заказе нескольких единиц - выбирайте партию с одним номером артикула (например, ltd70-500-1.2), чтобы избежать микроскопических различий в геометрии
