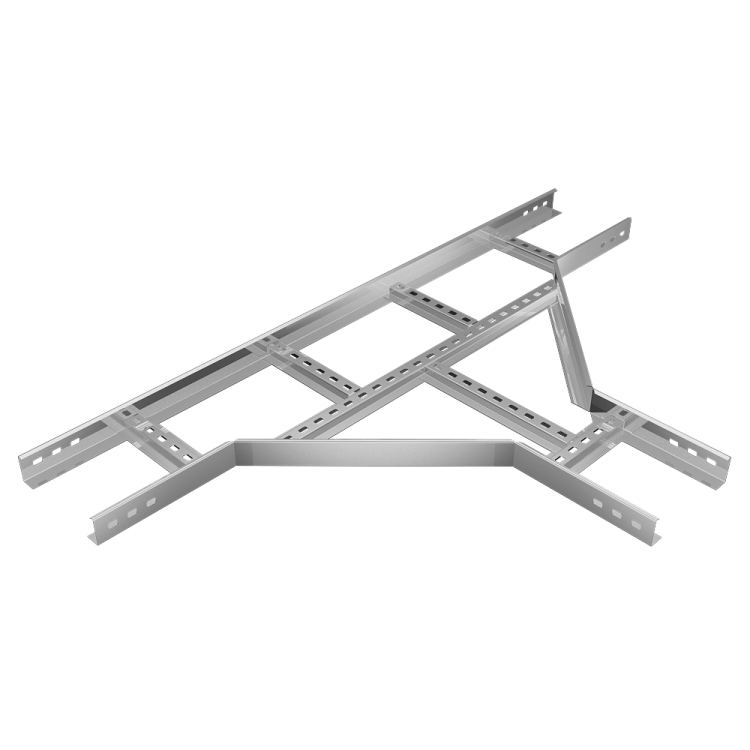

Отвод для лотка Т-образ. лестн. 300х100 сталь 1.2мм LTD100-300-1.2 КМ LO4436 КМ-Профиль

Отвод Т-образный лестничный 100х300 мм, сталь 1,2 мм от КМ-Профиля предназначен для изменения направления кабельной трассы на 90° в металлических лотках шириной 300 мм. Изделие обеспечивает сохранение радиуса изгиба и совместимо с перфорированными лестничными системами. Артикулы lo4436, ltd100*300*1.2 и ltd100-300-1.2 соответствуют одному продукту.

Назначение и область применения

Отвод Т-образный лестничный 100х300 мм, сталь 1,2 мм применяется для формирования поворотов в кабельных трассах, где требуется изменить направление проводки под прямым углом. Подходит для установки в лестничных металлических лотках шириной 300 мм с перфорированным профилем. Используется внутри зданий - в офисах, производственных помещениях, телекоммуникационных шкафах, на объектах энергетики и автоматизации. Не предназначен для открытых площадок или агрессивных сред с высокой влажностью, химическими парами или соляными осадками.

Технические характеристики

• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 1,2 мм
• Размеры: высота 100 мм, ширина 300 мм, внутренний радиус изгиба 300 мм
• Тип конструкции: симметричный, с одинаковыми плечами
• Тип бокового профиля: открытый - без закрытых кромок
• Тип ступени: перфорированный профиль - совместим с лотками с отверстиями
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в помещениях с умеренным и холодным климатом
• Исполнение: без соединительного элемента - требует самостоятельного крепления

Совместимость и монтаж

Отвод Т-образный лестничный 100х300 мм, сталь 1,2 мм совместим с лестничными лотками того же типа и ширины - 300 мм, с перфорацией и аналогичной толщиной стенки. Для монтажа используются саморезы, болты или заклепки, фиксируемые через отверстия в перфорированном профиле. Соединение выполняется встык с основным лотком; герметизация не предусмотрена. Рекомендуется выравнивать плоскости перед затяжкой крепежа, чтобы избежать перекосов. Отвод не имеет встроенных зажимов или замков - все крепления выполняются дополнительно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям исполнения У1/УХЛ1/УХЛ3. Оцинкование по методу Сендзимира обеспечивает равномерное и прочное антикоррозийное покрытие. Материал не распространяет горение - соответствие нормам пожарной безопасности достигается за счет стальной основы и отсутствия горючих компонентов. Напряжение и ток не регулируются - изделие является механическим элементом кабельной системы.

Преимущества

• Горячее цинкование по Сендзимиру гарантирует долгую защиту от коррозии даже при частой влажной уборке
• Симметричная форма позволяет использовать отвод в обоих направлениях - без ориентации “лево/право”
• Открытый профиль и перфорация обеспечивают легкий доступ к кабелям при обслуживании
• Жесткая конструкция из 1,2 мм стали снижает риск деформации при нагрузке
• Огнестойкость делает изделие безопасным для использования вблизи электрооборудования

Ограничения применения

• Не предназначено для наружной установки - особенно в условиях повышенной влажности, солевых осадков или промышленных выбросов
• Не подходит для лотков шириной менее или более 300 мм - несовпадение геометрии нарушает целостность трассы
• Отсутствие соединительных элементов требует дополнительного крепежа и времени на сборку
• Не рекомендуется для систем с большими усилиями на кабели - отвод не рассчитан на механическую нагрузку сверх массы кабелей
• Не обеспечивает IP-защиту - не герметичен, не подходит для влажных или запыленных сред без дополнительных мер

Примеры использования

• Поворот кабельной трассы в серверной комнате между двумя рядами стоек
• Обход колонны или трубопровода в административном здании
• Смена направления лотка на этаже производственного цеха
• Подключение распределительного щита от основной кабельной магистрали
• Формирование ответвлений в системах управления технологическими процессами

Практические советы

• Проверьте внутренний радиус 300 мм перед выбором - он определяет минимальный радиус изгиба кабелей. Не используйте жесткие кабели с меньшим допустимым радиусом
• При монтаже в многоэтажных зданиях убедитесь, что отвод не препятствует другим коммуникациям - например, воздуховодам или трубам
• Закручивайте крепеж равномерно, начиная с центральных точек - так избежите перекоса и деформации
• Если система будет подвергаться вибрации, добавьте антивибрационные прокладки под крепеж
• Для удобства прокладки кабелей можно временно снять часть перфорации - после монтажа восстановите целостность профиля
• Артикулы lo4436, ltd100*300*1.2 и ltd100-300-1.2 - это один и тот же товар. Уточняйте номер при заказе по каталогу поставщика
