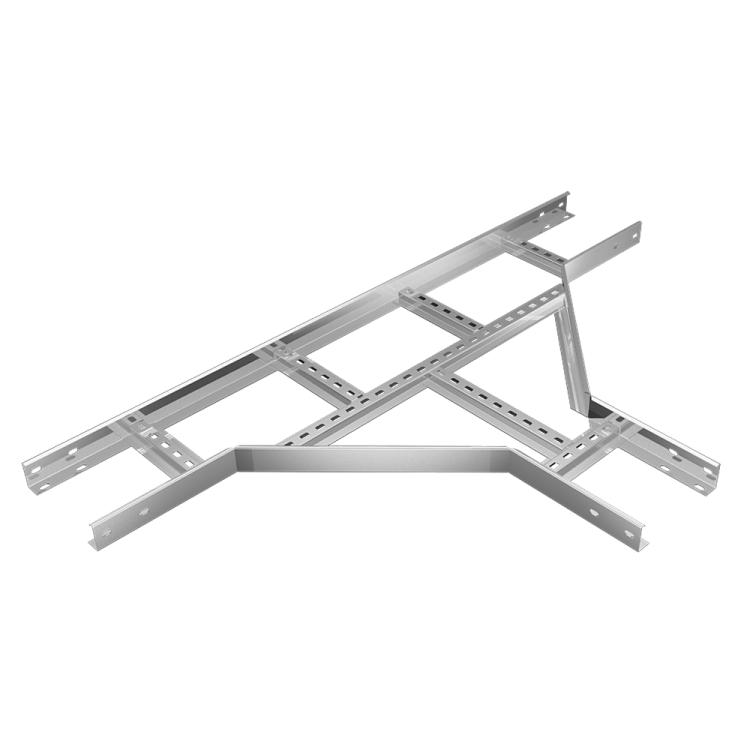

Отвод для лотка Т-образ. лестн. 600х50 сталь 1.2мм "БЫСТРЫЙ МОНТАЖ" LTDS50-600-1.2 КМ LO7097 КМ-Профиль

Отвод Т-образный лестничный 50х600х1,2 мм сталь от КМ-Профиля - элемент кабельной трассы для организации перпендикулярного отвода от основного лотка. Изделие совместимо с металлическими лестничными лотками той же ширины и высоты, обеспечивает сохранение радиуса изгиба и надёжную фиксацию при помощи интегрированного соединительного разъёма.

Назначение и область применения

Отвод Т-образный лестничный 50х600х1,2 мм сталь предназначен для создания вертикального отвода от прямого участка кабельной трассы под углом 90°. Применяется в системах прокладки силовых и слаботочных кабелей там, где требуется изменить направление трассы без нарушения её целостности. Подходит для установки в помещениях - офисах, производственных зонах, серверных, подстанциях. Рекомендован для использования с лотками шириной 600 мм и высотой борта 50 мм от того же производителя.

Технические характеристики

• Материал: сталь с оцинковкой по методу Сендзимира
• Габариты: ширина 600 мм, высота 50 мм, толщина стенки 1,2 мм
• Внутренний радиус изгиба: 300 мм - гарантирует плавный переход кабелей без повреждения изоляции
• Тип ступени: перфорированный профиль - обеспечивает вентиляцию и удобство крепления кабелей
• Конструкция: симметричная, выход симметричный - одинаково работает в обоих направлениях
• Тип бокового профиля: открытый - позволяет использовать стандартные крепёжные элементы
• Покрытие: горячее цинкование - защищает от коррозии, долговечнее обычного холодного покрытия
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемым микроклиматом

Совместимость и монтаж

Отвод Т-образный лестничный 50х600х1,2 мм сталь совместим исключительно с лестничными лотками КМ-Профиля аналогичных габаритов (600×50 мм). Интегрированный соединительный разъём позволяет быстро зафиксировать изделие без дополнительных деталей - достаточно выровнять кромки и закрутить саморезы через лепестки. Лепестки обеспечивают жёсткость стыка и герметичность соединения, снижают риск деформации при нагрузках. Для монтажа используются стандартные метизы M4–M6. Нет необходимости в сварке или специальных инструментах.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает возможность применения в зонах с повышенными требованиями к пожаробезопасности. Цинкование по методу Сендзимира соответствует нормам защиты от коррозии для внутренних объектов. Не содержит токсичных материалов, безопасно для эксплуатации вблизи людей и оборудования.

Преимущества

• Сохраняет радиус изгиба 300 мм - предотвращает перегибы кабелей
• Интегрированный разъём - минимизирует время монтажа и количество комплектующих
• Оцинковка по Сендзимиру - увеличивает срок службы в сравнении с обычным цинком
• Симметричная форма - можно устанавливать в любом направлении без ориентации
• Перфорация на ступенях - упрощает крепление кабелей и улучшает теплоотдачу
• Не требует сварки - снижает трудозатраты и риски повреждения изоляции

Ограничения применения

Отвод Т-образный лестничный 50х600х1,2 мм сталь не предназначен для наружной установки, особенно в условиях повышенной влажности, агрессивных химических сред или постоянного воздействия осадков. Не следует использовать в помещениях с температурой ниже -40C или выше +50C. Не совместим с лотками других производителей, даже при совпадении габаритов - из-за различий в форме лепестков и точности изготовления. Не применяется в качестве несущего элемента - только как часть кабельной трассы.

Примеры использования

• Отвод от главного кабельного лотка к распределительному щиту на этаже
• Переход между уровнями в многоэтажном производственном корпусе
• Разветвление трассы к оборудованию в цеху с плотной компоновкой
• Подключение кабелей к станкам, конвейерам, автоматическим линиям
• Прокладка в серверных и телекоммуникационных шкафах с ограниченным пространством

Практические советы

• Проверьте перед монтажом, что ширина и высота вашего лотка точно соответствуют 600×50 мм - даже небольшие отклонения нарушают герметичность соединения
• Используйте только оцинкованные или нержавеющие метизы - чтобы не нарушить антикоррозийную защиту
• Не затягивайте болты слишком сильно - это может деформировать тонкий металл (1,2 мм)
• При прокладке большого количества кабелей следите, чтобы суммарный диаметр не превышал 80% внутреннего объёма отвода
• Этот отвод - часть системы «Быстрый монтаж». Чтобы получить максимальную выгоду, используйте все элементы серии от одного производителя - КМ-Профиля
