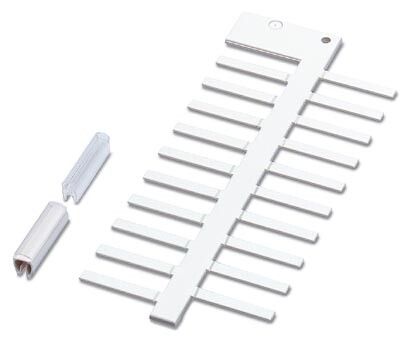

Вставная табличка PABA WH/10 | 1013753 Phoenix Contact

Вставная табличка PABA WH/10 от Phoenix Contact - это простой и надёжный элемент для маркировки кабелей путём нанизывания на провода. Подходит для временной или постоянной идентификации жил в распределительных коробках, панелях управления и оборудовании с малым сечением кабелей. Артикул 1013753 используется там, где нужна чёткая, долговечная и легко наносимая маркировка.

Назначение и область применения

Вставная табличка PABA WH/10 предназначена для маркировки одножильных и многожильных кабелей с внешним диаметром от 0,6 до 7 мм. Она не содержит предварительно напечатанного текста - маркировка наносится пользователем с помощью термотрансферного принтера CMS-P1-PLOTTER. Применяется в электрощитах, пультах управления, автоматике, системах сбора данных и других местах, где требуется быстрая идентификация проводов без использования этикеток или бирок со штырями.

Технические характеристики

• Цвет: белый
• Размер маркировочного поля: 10 × 4 мм
• Диапазон диаметра кабеля: 0,6 – 7 мм
• Метод маркировки: термотрансферная печать через CMS-P1-PLOTTER
• Тип монтажа: нанизывание (закладывается на кабель перед установкой изоляции или после её демонтажа)
• Количество в упаковке: 20 штук

Совместимость и монтаж

Вставная табличка PABA WH/10 совместима исключительно с принтером CMS-P1-PLOTTER. Для монтажа табличка просто продевается на кабель - она гибкая и не требует инструментов. Устанавливается до или после прокладки кабеля, но лучше - до окончательной фиксации, чтобы избежать перегиба. После нанесения маркировки табличка плотно фиксируется на поверхности кабеля и не сползает.

Преимущества

• Не требует клея, защёлок или креплений - минимум комплектующих
• Устойчив к механическому воздействию и выцветанию
• Легко заменяется при необходимости переобозначения
• Подходит для тонких кабелей, где другие методы маркировки не работают
• Идеально сочетается с серийными решениями Phoenix Contact для автоматизированной маркировки

Ограничения применения

• Не подходит для кабелей диаметром более 7 мм - не проходит внутреннее отверстие
• Требуется специализированный принтер CMS-P1-PLOTTER; нельзя использовать обычную офисную печать
• Не рекомендуется для открытых улиц или агрессивных сред - материал не имеет защиты от UV-излучения и влаги
• Не применяется для высоковольтных цепей выше 1000 В - не соответствует требованиям изоляционной безопасности

Примеры использования

• Маркировка входящих и выходящих проводов в распределительном щите здания
• Обозначение сигналов на плате управления станком
• Индикация цепей в системах автоматизации конвейера
• Идентификация датчиков и исполнительных механизмов в панели управления

Практические советы

• Перед нанизыванием проверьте, что диаметр кабеля попадает в диапазон 0,6–7 мм - слишком толстый кабель повредит табличку, слишком тонкий - не будет держаться
• Печатайте маркировку на принтере CMS-P1-PLOTTER сразу перед установкой - чернила лучше адгезируют, когда табличка ещё не деформирована
• Если кабель уже установлен, используйте тонкую иглу или крючок для аккуратного продевания таблички
• Храните запас табличек PABA WH/10 в сухом месте - влага снижает качество печати
• Артикул 1013753 - оптимальный выбор для проектов, где важна стандартизация маркировки в рамках системы Phoenix Contact
