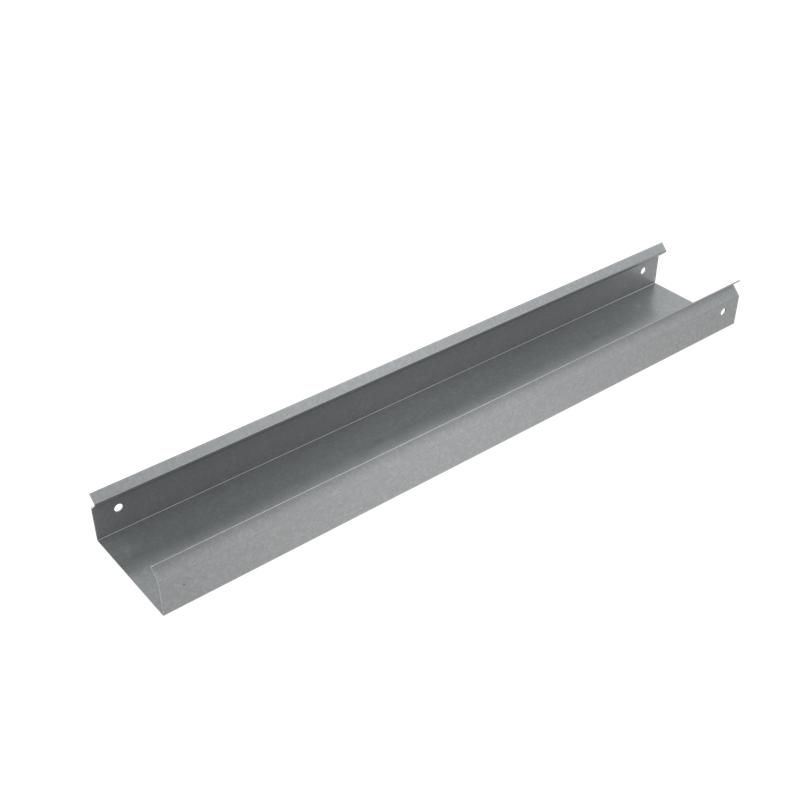

Телескопическое расширение лотка "ПЛЮС" 50х100 HD | TRplus50-100 КМ-Профиль PL9783

Расширение лотка телескопическое ПЛЮС 50х100 HD КМ-Профиль - это элемент системы кабельных трасс, предназначенный для компенсации теплового расширения металлических лотков. Изделие обеспечивает надежное соединение и сохраняет целостность кабелей при перепадах температур, особенно в условиях повышенной влажности или открытых площадках. Артикулы pl9783 и trplus50-100 hd соответствуют сериям КМ-Профиль.

Назначение и область применения

Расширение лотка телескопическое ПЛЮС 50х100 HD КМ-Профиль применяется для компенсации удлинения кабельного лотка при изменении температуры окружающей среды. Без этого элемента металл может деформироваться, что приведёт к повреждению кабелей или нарушению герметичности трассы. Подходит для установки в помещениях с высокой влажностью, на улице, в зонах с низкой химической агрессивностью. Используется в системах с горизонтальной и вертикальной прокладкой кабелей - например, на заводах, в энергообъектах, вентиляционных шахтах, на объектах ЖКХ.

Технические характеристики

• Тип: телескопическое расширение лотка
• Габариты: 50×100 мм - совместимо с лотками такого же сечения
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячий цинк по ГОСТ 9.307-89 - устойчиво к коррозии
• Тип соединения: винтовой разъем - позволяет регулировать длину без сварки
• Цвет: серый
• Климатическое исполнение: О(1,2,3,4) - работает при температурах от −40C до +40C
• Огнестойкость: да - не поддерживает горение, не выделяет токсичных газов при нагреве
• Исполнение: продольный соединитель - увеличивает длину трассы в одном направлении

Совместимость и монтаж

Расширение лотка телескопическое ПЛЮС 50х100 HD КМ-Профиль совместимо исключительно с лотками того же сечения - 50×100 мм. Устанавливается между двумя жесткими участками трассы. Соединение осуществляется через винтовые зажимы - достаточно затянуть болты для фиксации. Не требует сварки или специального оборудования. Для правильной работы необходимо оставить минимальный зазор между лотком и расширением - не менее 10–15 мм при максимальном расширении. Монтировать можно как на стене, так и на потолке, используя стандартные кронштейны.

Безопасность и стандарты

• Соответствует ГОСТ 9.307-89 - требования к оцинкованию
• Соответствует ГОСТ 15150-69 - классификация по климатическим условиям
• Обеспечивает огнестойкость - не распространяет пламя, не плавится при кратковременном нагреве
• Не содержит свинца и других запрещённых веществ

Преимущества

• Устраняет риск механического повреждения кабелей из-за деформации лотка
• Запас хода позволяет компенсировать значительные температурные колебания
• Оцинкованное покрытие защищает от ржавчины даже в сыром воздухе
• Винтовое соединение упрощает сборку и последующую настройку
• Поддерживает модульность системы - легко интегрируется в любую конфигурацию трассы

Ограничения применения

• Не подходит для лотков другого сечения - нельзя адаптировать под 75 мм или 150 мм
• Не рекомендовано применение в агрессивных средах: химические производства, морской берег, кислотные пары
• Не является водонепроницаемым - не заменяет герметичные короба, хотя и устойчив к влаге
• Не рассчитан на нагрузки выше массы стандартного лотка - не следует использовать как опору для тяжелых труб или оборудования

Примеры использования

• На производстве: между участками кабельной трассы на конвейере, где температура меняется при работе печей
• В офисных зданиях: в местах прохода трассы через внешнюю стену, где зимой возникают перепады температур
• На автостоянках: при прокладке кабелей под открытым небом, где летом металл сильно нагревается
• В насосных станциях: там, где влажность близка к 100%, а коррозия ускоряется

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры лотка точно совпадали с 50×100 мм - даже небольшая разница может вызвать люфт
• При установке в вертикальной трассе закрепите расширение дополнительно хомутами - вес может вызывать провисание
• Не перетягивайте винты - это может деформировать оцинкованную сталь и нарушить контакт
• Для длинных трасс (более 20 м) рекомендуется устанавливать минимум одно расширение каждые 10–15 метров
• Проверяйте свободный ход механизма перед окончательным креплением - он должен двигаться плавно без заеданий
