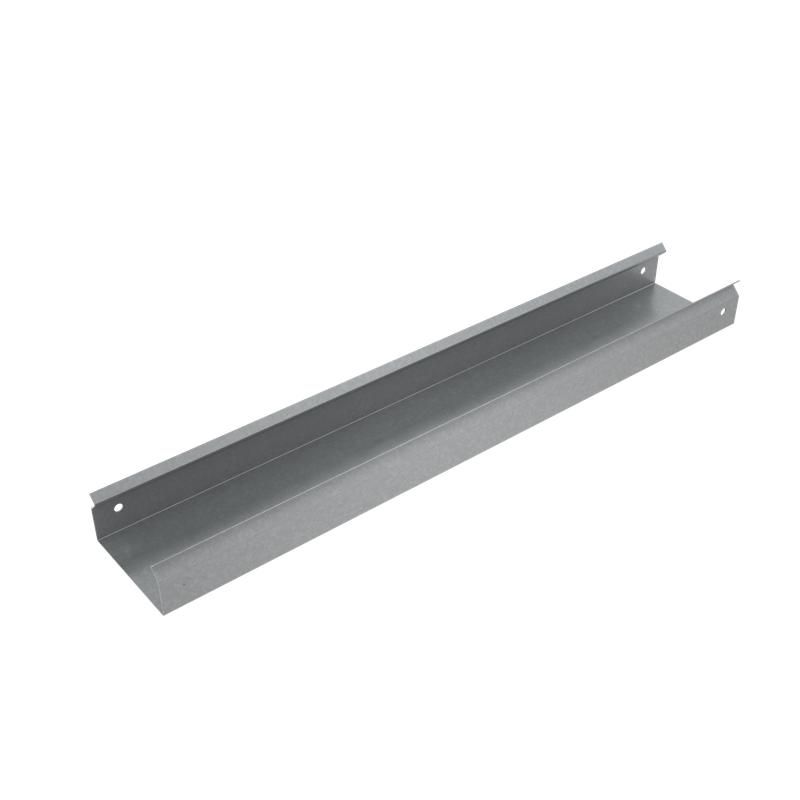

Телескопическое расширение лотка "ПЛЮС" 50х50 | TRplus50-50 КМ-Профиль PL9960

Расширение лотка телескопическое ПЛЮС 50х50 от КМ-Профиля (артикулы pl9960, trplus50-50) - это компенсирующий элемент для кабельных лотков, который учитывает тепловое расширение металлических трасс, сохраняя целостность проводки и обеспечивая плотное соединение между секциями.

Назначение и область применения

Расширение лотка телескопическое ПЛЮС 50х50 предназначено для компенсации удлинения кабельного лотка при изменении температуры. Без него металл может деформироваться, что приведёт к перегрузке креплений, повреждению кабелей или разрыву соединений. Устройство применяется в системах с жёстким креплением, где лоток фиксирован с обоих концов - например, в длинных горизонтальных участках трассы или там, где есть значительные колебания температур.

Подходит для установки внутри зданий: в цехах, серверных, распределительных пунктах, на объектах ЖКХ и промышленности. Не рекомендуется для открытых площадок, повышенной влажности или агрессивных химических сред.

Технические характеристики

• Тип: телескопическое расширение лотка
• Габариты: 50×50×50 мм (ширина × высота × длина выдвижения)
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 1 мм
• Покрытие: цинк - защищает от коррозии, соответствует требованиям для класса U1/UHL (1,2,3) по ГОСТ 15150-69
• Цвет: серый
• Тип соединения: винтовой разъём - надёжное механическое крепление без сварки
• Исполнение: продольный соединитель - работает в направлении длины лотка
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных газов при нагреве

Совместимость и монтаж

Расширение лотка телескопическое ПЛЮС 50х50 совместимо исключительно с лотками серии PLUS того же размера - 50×50 мм. Не подходит для лотков других производителей, даже если они имеют аналогичные габариты, так как профиль и система крепления отличаются.

Монтаж выполняется следующим образом:

• Закрепите основной лоток с одной стороны;
• Вставьте расширение в торец лотка до упора;
• Зафиксируйте вторую часть лотка через винтовые соединения - затяните болты равномерно, чтобы избежать перекоса;
• Не допускайте чрезмерного усилия - это может повредить резьбу или деформировать стенки.

Работает в режиме скольжения: при нагреве лоток «выдвигается» в расширение, при остывании - возвращается. Нужно оставить минимальный зазор 5–8 мм между концами лотков перед сборкой.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ (1,2,3) - рассчитано на работу в помещениях с контролируемой температурой и низкой влажностью. Материал не распространяет пламя, не содержит токсичных добавок. Соответствует нормам безопасности для кабельных систем в зданиях категории Б1–Б4 по пожарной опасности.

Преимущества

• Обеспечивает свободное перемещение лотка при термическом расширении - снижает риск повреждения кабелей
• Оцинкование по Сендзимира гарантирует долгий срок службы без потери защиты
• Винтовое соединение не требует специального оборудования - можно собирать вручную
• Сохраняет герметичность и прочность всей трассы
• Экономит место: компактный размер не увеличивает габариты системы

Ограничения применения

• Не используется на открытом воздухе - цинк подвержен коррозии при постоянном контакте с влагой
• Не подходит для агрессивных сред: химические производства, бассейны, канализационные камеры
• Не заменяет компенсаторы для больших температурных перепадов (>60C); при экстремальных условиях требуется расчет на тепловое удлинение
• Не совместим с лотками других серий и брендов - даже при одинаковых 50×50 мм

Примеры использования

• Кабельная трасса в цехе с мощным оборудованием, которое нагревает окружающее пространство
• Длинный горизонтальный участок лотка в офисном здании, проходящий через несколько комнат с разной температурой
• Система питания для конвейера, где лоток закреплён жёстко с двух сторон и подвергается ежедневному нагреву
• Распределительный щитовой этаж с множеством параллельных лотков, где важно сохранить точность расположения

Практические советы

• Перед монтажом проверьте, что лоток имеет ту же серию и размер - только тогда расширение будет работать правильно
• Не используйте расширение как опору или несущий элемент - оно не рассчитано на нагрузку, кроме веса самого лотка
• При прокладке трассы более 15 метров - обязательно включите хотя бы одно такое расширение
• Проверяйте зазор после первого включения оборудования: при первом нагреве лоток может сместиться на 2–4 мм
• При обслуживании не забудьте ослабить винты перед демонтажем - иначе можно повредить резьбовые отверстия
