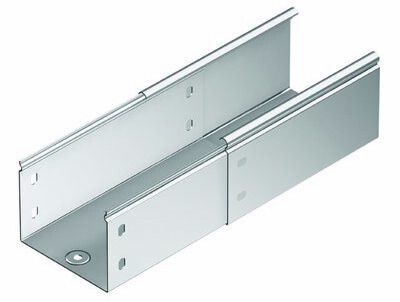

Расширение телескопическое для лотка 200х50 длина 600мм, горячеоцинкованное | 35264600HDZ DKC ДКС

Расширение лотка телескопическое 200х50х600мм горячеоцинкованное от DKC (ДКС), артикул 35264600hdz, предназначено для компенсации тепловых деформаций в кабельных трассах из стальных лотков. Продукт серии S5 Combitech обеспечивает надежную работу систем прокладки кабелей в условиях перепадов температур.

Назначение и область применения

Расширение лотка телескопическое 200х50х600мм горячеоцинкованное используется для компенсации удлинения или сжатия металлических кабельных лотков под действием температурных изменений. Без него между сегментами трассы образуются зазоры, что может повредить кабели или нарушить целостность системы. Подходит для установки в прямых участках трассы, где есть риск механического напряжения из-за термического расширения.

Область применения: промышленные объекты, энергообъекты, заводские цеха, тоннели, подземные коммуникации, где используются стальные кабельные лотки. Особенно актуально в регионах с суровым климатом или в помещениях с переменной температурой (например, холодильные камеры, печные отделения).

Технические характеристики

• Размеры: 200 мм (ширина) × 50 мм (высота) × 600 мм (длина)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Толщина стенки: 2,5 мм
• Тип соединения: винтовой разъем
• Исполнение: стыковая пластина с шарнирным механизмом
• Огнестойкость: да
• Климатическое исполнение: УХЛ2 (работает при температурах от −40C до +40C)
• Цвет: серый
• Срок службы покрытия: до 30–50 лет при правильной эксплуатации

Совместимость и монтаж

Расширение лотка телескопическое 200х50х600мм горячеоцинкованное совместимо только с кабельными лотками того же формата: шириной 200 мм и высотой 50 мм. Нельзя использовать с лотками других габаритов - даже незначительное расхождение вызывает неплотное соединение и снижение прочности.

Монтаж выполняется встык с основным лотком. Шарнирный механизм позволяет элементу свободно перемещаться вдоль оси при тепловом расширении. Соединение фиксируется винтовыми болтами через стыковую пластину. Для герметичности и жесткости рекомендуется затягивать болты равномерно, без перекосов. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Горячее цинкование обеспечивает электрохимическую защиту стали, предотвращая развитие ржавчины даже при повреждении поверхности. Климатическое исполнение УХЛ2 гарантирует работоспособность в условиях повышенной влажности и низких температур. Сертификация продукта соответствует ГОСТ Р 50571 и нормам для промышленных кабельных систем.

Преимущества

• Высокая долговечность благодаря горячему цинкованию - защита сохраняется даже при царапинах и механических повреждениях
• Шарнирный механизм обеспечивает плавное движение без заеданий, исключая нагрузки на кабели
• Винтовое соединение позволяет легко демонтировать и регулировать положение без сварки
• Огнестойкость снижает риск распространения пламени в случае аварии
• Не требует дополнительной антикоррозийной обработки после монтажа

Ограничения применения

• Не предназначен для использования в средах с постоянным контактом с агрессивными химическими веществами (кислоты, щелочи, растворители)
• Запрещается применять в качестве несущего элемента - только для компенсации деформаций
• Не допускается использование с лотками другой ширины или высоты - даже +-5 мм недопустимо
• Не рассчитано на частые вибрационные нагрузки выше класса VIB-2 (по GOST 17516)
• Не следует монтировать в местах с прямым попаданием воды под давлением - IP-класс не указан, защита от брызг и пыли есть, но не от струй

Примеры использования

• На заводе: компенсация теплового расширения в лотке, проходящем рядом с печью или паропроводом
• В тоннеле метро: обеспечение целостности трассы при сезонных изменениях температуры
• На АЭС/ТЭС: установка вблизи теплообменников, где температура меняется в течение рабочего цикла
• В холодильных комплексах: предотвращение образования зазоров при работе в минусовых температурах

Практические советы

• Перед монтажом проверьте точные размеры лотка - ширина должна быть точно 200 мм, высота - 50 мм
• Располагайте расширение на расстоянии 8–12 метров друг от друга - оптимально для большинства условий; для экстремальных температур - используйте расчет по формуле ΔL = α·L·ΔT
• При сборке не затягивайте болты слишком сильно - это может деформировать шарнир и лишить его подвижности
• Проверяйте состояние покрытия перед установкой: если цинк поврежден глубже 2 мм - замените деталь
• Для длительной работы в сыром воздухе периодически осматривайте места соединений - особенно в первые 6 месяцев после монтажа
