Телескопическое расширение лотка "ПЛЮС" 50х100 | TRplus50-100 КМ-Профиль PL9762

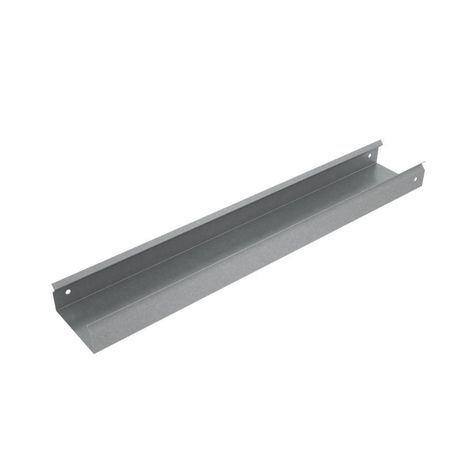

Расширение лотка телескопическое ПЛЮС 50х100 от КМ-Профиля - это элемент системы кабельной трассы, предназначенный для компенсации теплового удлинения металлических лотков. Артикул trplus50-100 обеспечивает надежное соединение и сохраняет целостность кабелей при перепадах температур, особенно в закрытых помещениях.

Назначение и область применения

Расширение лотка телескопическое ПЛЮС 50х100 используется для компенсации линейного расширения стального кабельного лотка при изменении температуры. Без этого элемента металл может деформироваться, что приведёт к повреждению кабелей или нарушению герметичности трассы. Применяется в системах с жёстким креплением, где допущено перемещение участков лотка - например, в длинных горизонтальных трассах, на потолках, в технологических коридорах и производственных зонах.

Технические характеристики

• Габариты: 50×100×50 мм - соответствует стандартному лотку 50×100 мм;
• Материал: оцинкованная сталь толщиной 1 мм, покрытие по технологии Сендзимира - устойчиво к коррозии;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать конструкцию без сварки;
• Исполнение: продольный соединитель - работает в направлении длины лотка;
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - совпадает с цветом основных лотков серии PLUS;
• Климатическое исполнение: У1 / УХЛ (1,2,3) - рассчитано на работу в помещениях с умеренным и холодным климатом, без повышенной влажности и агрессивных паров.

Совместимость и монтаж

Расширение лотка телескопическое ПЛЮС 50х100 совместимо исключительно с лотками серии PLUS того же размера - 50×100 мм. Соединение осуществляется через винтовые фиксаторы: болты и гайки входят в комплект. Монтировать можно как на стене, так и на потолке. Для правильной работы требуется свободный ход вдоль оси - не менее 40 мм в каждую сторону при максимальном расширении. Не рекомендуется применять с лотками других серий - даже аналогичных по размеру, поскольку профили и места крепления могут отличаться.

Безопасность и стандарты

Элемент соответствует ГОСТ 15150-69 по климатическому исполнению и имеет заявленную огнестойкость. Цинковое покрытие по Сендзимиру обеспечивает долговечность и соответствие нормам по защите от коррозии в условиях сухих и слабоагрессивных сред. Сертификаты пожарной безопасности подтверждают, что материал не распространяет пламя и не выделяет токсичных веществ при нагреве.

Преимущества

• Не требует сварки - сборка выполняется обычным инструментом;
• Поддерживает механическую прочность всей трассы - не снижает нагрузочную способность;
• Сохраняет внутреннее пространство лотка - не уменьшает сечение для кабелей;
• Запатентованная система крепления - гарантирует плотное и долговечное соединение;
• Совместим с другими элементами серии PLUS - легко масштабируется в комплексные решения.

Ограничения применения

Расширение лотка телескопическое ПЛЮС 50х100 не предназначено для:

• Установки на открытых площадках - риск коррозии при постоянной влажности;
• Сред с высокой концентрацией кислот, щелочей или солевых растворов - цинк не выдерживает агрессивную химию;
• Частых вибраций или ударных нагрузок - не является демпфером, лишь компенсирует тепловое расширение;
• Применения с лотками другого типа - даже если размер совпадает, форма профиля и крепёжные отверстия могут не подходить.

Примеры использования

• Кабельная трасса в цехе с мощными станками - температура меняется при работе оборудования;
• Система питания в административном здании - протяжённые горизонтальные участки между этажами;
• Технологические коридоры на заводах - там, где лоток крепится жёстко, а температура колеблется от +5C до +40C;
• Объекты с HVAC-системами - где воздуховоды нагревают окружающие конструкции.

Практические советы

• Перед установкой проверьте, чтобы длина трассы позволяла расширению работать в пределах своего хода - минимум 80 мм свободного пространства на весь участок;
• Не затягивайте винты слишком сильно - это ограничит подвижность и лишит функцию компенсации;
• При прокладке трассы с несколькими расширениями - чередуйте их с жёсткими участками, чтобы равномерно распределить нагрузку;
• Для длительной службы в условиях частых перепадов температур используйте смазку на резьбе - это снизит износ и облегчит обслуживание;
• Артикул trplus50-100 всегда заказывайте вместе с лотком ПЛЮС 50х100 - они созданы как единая система.
