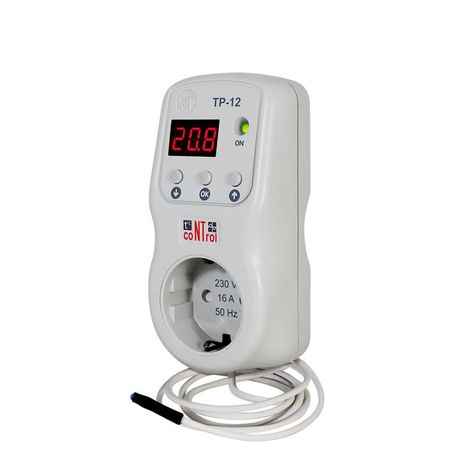

Терморегулятор в розетку ТР-12-1 датчик снизу 10см НовАтек-Электро 3425606120-1

Терморегулятор в розетку ТР-12-1 с датчиком снизу 10 см от НовАтек-Электро — это автоматическое реле, которое включает и отключает оборудование по заданной температуре. Артикул 3425606120-1 подходит для управления нагревателями, вентиляторами и другими устройствами, требующими точного температурного контроля.

Назначение и область применения

Терморегулятор в розетку ТР-12-1 используется для поддержания постоянной температуры в помещениях, камерах, шкафах или на оборудовании. Он управляет нагрузкой через встроенное реле: когда температура достигает установленного порога — включает питание, при достижении другого порога — отключает. Подходит для работы с нагревательными элементами, тепловыми завесами, системами охлаждения, сушилками и маломощными кондиционерами. Датчик расположен на расстоянии 10 см ниже корпуса, что позволяет измерять температуру ближе к объекту контроля, а не в воздухе вокруг устройства.

Технические характеристики

• Питание: 220 В переменного тока (AC)
• Коммутируемый ток: до 16 А — можно управлять нагрузкой до 3,5 кВт
• Номинальная мощность: 0,05 кВА (потребление самого терморегулятора)
• Тип датчика: NTC термистор — чувствителен к изменениям температуры, обеспечивает стабильное измерение
• Диапазон установки температуры: от -10 °C до +90 °C — для включения и отключения
• Диапазон рабочих температур окружающей среды: от -25 °C до +55 °C
• Максимальная допустимая температура поверхности: 90 °C
• Количество контактов: один переключающий (NO/NC — нормально разомкнутый)
• Индикация: светодиод показывает состояние включения/выключения
• Выдержка времени перед включением: 5–900 секунд — задержка после срабатывания, чтобы избежать частых включений
• Степень защиты: IP30 — защита от крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3.1 — рассчитан на работу в условиях умеренного и холодного климата с возможностью повышенной влажности
• Подключение: вилка — вставляется прямо в розетку; выход — розетка на корпусе для подключения нагрузки
• Способ монтажа: на аппарат — крепится к стенке оборудования, не требует щита

Совместимость и монтаж

Терморегулятор в розетку ТР-12-1 подключается просто: вилка вставляется в бытовую розетку, а нагрузка (например, обогреватель) — в розетку на самом устройстве. Датчик находится на нижней стороне корпуса на расстоянии 10 см — важно расположить прибор так, чтобы датчик был близко к контролируемому объекту (например, на стенке шкафа или рядом с трубой). Не используйте удлинители с высокой нагрузкой — они могут вызвать перегрев. Монтаж выполняется на жесткой поверхности, исключающей вибрацию и механические удары.

Безопасность и стандарты

Терморегулятор соответствует требованиям безопасности для бытовых и промышленных применений в рамках класса IP30. Защита от перегрузки и скачков напряжения реализована внутри реле. Климатическое исполнение УХЛ3.1 гарантирует надежную работу в неотапливаемых помещениях при минусовых температурах. Однако устройство не предназначено для влажных зон — не устанавливайте его в банях, душевых или на улице.

Преимущества

• Простота установки — не требуется проводка, достаточно розетки
• Гибкий диапазон регулировки — от -10 °C до +90 °C покрывает большинство задач
• Задержка старта (5–900 с) предотвращает “дребезг” реле при колебаниях температуры
• Встроенный датчик на 10 см снижает влияние воздушных потоков и повышает точность измерения
• Индикация состояния — легко определить, работает ли устройство

Ограничения применения

• Не предназначен для влажных помещений — IP30 не защищает от брызг и пара
• Максимальный ток 16 А — нельзя использовать с мощными печами, ТЭНами выше 3,5 кВт
• Не подходит для управления двигателями с высоким пусковым током — возможен отказ реле
• Датчик не герметичен — не погружать в жидкости или сыпучие материалы
• Не рекомендован для длительной работы при температуре выше 85 °C — риск перегрева внутренних компонентов

Примеры использования

• Обогрев шкафа с электроникой — поддержание температуры выше точки росы
• Теплоизолированный ящик для хранения продуктов — контроль температуры около +5…+10 °C
• Нагреватель для грунта в парниках — включение при температуре ниже +15 °C
• Охлаждение корпуса преобразователя частоты — включение вентилятора при +40 °C
• Автоматический прогрев системы водоснабжения зимой — запуск нагревателя при -5 °C

Практические советы

• При установке ориентируйте датчик в сторону объекта контроля — например, прикрепите его к металлической стенке шкафа, а не оставьте в свободном воздухе
• Если нужна более точная реакция — уменьшите время задержки до 10–30 секунд
• Проверяйте совпадение температуры датчика с реальной — иногда датчик может быть закрыт теплоизоляцией
• Не подключайте несколько устройств к одной розетке — суммарная нагрузка должна быть меньше 16 А
• При использовании в холодных помещениях — убедитесь, что сам терморегулятор не замерзает: минимальная рабочая температура — -25 °C
• При первом включении — проверьте, правильно ли сработала задержка: если нагрузка включилась сразу — возможно, настройки были сброшены
