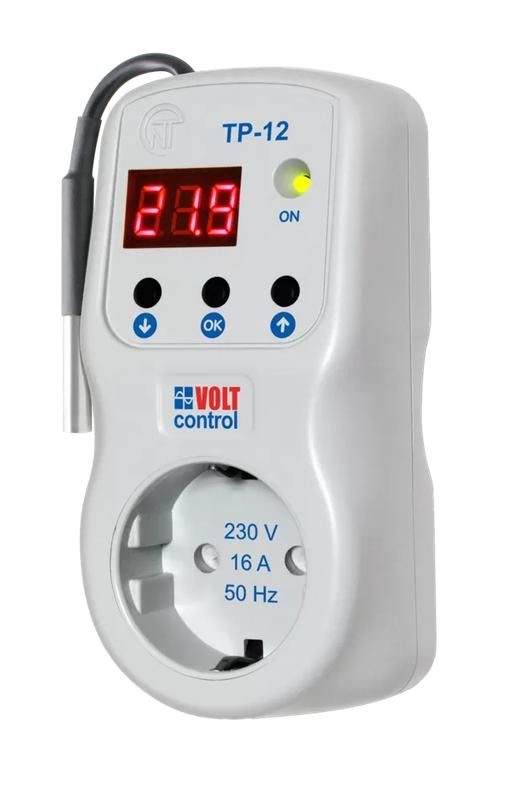

Терморегулятор в розетку ТР-12-3 с функцией реле напряжения 16А датчик сверху 10см НовАтек-Электро 3425606120-3

Терморегулятор в розетку ТР-12-3 с функцией реле напряжения 16А от бренда НовАтек-Электро — это устройство для автоматического управления нагревательными или охлаждающими приборами через обычную розетку. Его отличает встроенный термисторный датчик на 10 см кабеле, расположенный сверху корпуса, что позволяет точно контролировать температуру в удалённой зоне. Артикул 3425606120-3 подходит для установки на оборудование, где требуется точный температурный режим.

Назначение и область применения

Терморегулятор ТР-12-3 предназначен для автоматического включения и отключения нагрузки при достижении заданной температуры. Он работает как реле, реагирующее на изменения температуры, измеряемые внешним датчиком. Подходит для управления тепловыми элементами, холодильниками, обогревателями, сушилками, системами вентиляции и другими устройствами, требующими стабилизации температуры. Удобен там, где нельзя встроить датчик прямо в оборудование — например, при контроле температуры воздуха в шкафу, жидкости в ёмкости или поверхности детали.

Технические характеристики

• Номинальный ток: 16 А — способен коммутировать нагрузки до 3,8 кВт при 230 В.
• Напряжение питания: 120–380 В переменного тока (AC) — совместим с сетями в Европе, России и других странах.
• Тип датчика: термистор NTC — чувствителен к температуре, обеспечивает точное измерение.
• Диапазон регулировки: от –10 °C до +90 °C — можно задать любую точку включения/отключения в этом интервале.
• Датчик: выносной, на 10 см кабеле, установлен сверху корпуса — удобен для монтажа на вертикальных поверхностях.
• Подключение: плоский штекерный разъём — легко вставляется в стандартную розетку, не требует проводки.
• Индикация: есть LED — показывает состояние включения/выключения устройства.
• Степень защиты IP40: защищено от предметов больше 1 мм, но не от воды — устанавливается в сухих помещениях.
• Рабочий температурный диапазон устройства: от –25 °C до +55 °C — не использовать в условиях экстремального холода или жары.
• Максимальная рабочая температура датчика: 90 °C — выше этого значения датчик может выйти из строя.
• Количество фаз: однофазное — предназначено для бытовых и маломощных промышленных цепей.
• Номинальная мощность: 0,05 кВА — собственное энергопотребление минимально.
• Климатическое исполнение: УХЛ3.1 — рассчитан на работу в умеренно холодном и влажном климате, типичном для помещений в РФ.

Совместимость и монтаж

Терморегулятор ТР-12-3 подключается напрямую в розетку, а нагрузка (например, обогреватель) встраивается в него через его выходной разъём. Монтаж осуществляется на поверхность оборудования — устройство крепится саморезами или адгезионной основой. Кабель датчика длиной 10 см позволяет размещать его в нужной точке измерения, например, на стенке бака, рядом с радиатором или внутри шкафа. Не допускается использование в местах с высокой влажностью, прямым попаданием воды или пылевыми потоками из-за IP40. Штекер соответствует стандартным европейским розеткам — проверьте совместимость с вашей сетью перед использованием.

Безопасность и стандарты

Устройство имеет степень защиты IP40, что исключает контакт с крупными твердыми объектами, но не защищает от влаги. Работает в рамках норм для электрооборудования класса II — двойная изоляция, заземления не требуется. Температурный предел датчика — 90 °C; превышение может вызвать повреждение. Не используйте в средах со взрывоопасными газами, паром или агрессивными веществами. Соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для реле управления.

Преимущества

• Не требует сложной проводки — просто вставляете в розетку и подключаете нагрузку.
• Выносной датчик на 10 см даёт гибкость в размещении — можно измерять температуру там, где невозможно установить сам прибор.
• Цифровое управление обеспечивает точность ±1 °C и отсутствие механического износа.
• LED-индикация сразу показывает, включен ли прибор — снижает риск ошибок при обслуживании.
• Широкий диапазон температур — подходит как для обогрева, так и для охлаждения.

Ограничения применения

• Не применяйте в условиях повышенной влажности, дожде, паре — IP40 не защищает от воды.
• Датчик не выдерживает температуру выше 90 °C — не размещайте его на горячих поверхностях, таких как печи или двигатели без теплоизоляции.
• Не используется для постоянной работы при максимальной нагрузке 16 А более 8 часов подряд — возможен перегрев контактов.
• Запрещена работа при напряжении ниже 120 В или выше 380 В — может выйти из строя.
• Не подходит для управления двигателем с высоким пусковым током — только для резистивных нагрузок (нагреватели, лампы, ТЭНы).

Примеры использования

• Обогреватель в ящике с электроникой — чтобы поддерживать температуру выше точки росы.
• Охлаждение аккумуляторной батареи в зарядном устройстве — отключает вентилятор при достижении 30 °C.
• Термостат для аквариума — включает подогрев при падении температуры ниже 24 °C.
• Сушка древесины в камере — отключает нагрев при достижении 60 °C.
• Контроль температуры масла в гидравлическом прессе — включает охлаждение при 55 °C.

Практические советы

• При установке датчика выбирайте место, которое наиболее точно отражает нужную температуру — избегайте прямого воздействия воздушных потоков или солнечного света.
• Если датчик находится далеко от устройства, не удлиняйте кабель — это нарушит точность измерения.
• Перед первым запуском проверьте, правильно ли указаны температуры включения и отключения — они должны иметь разницу минимум 2–3 °C для стабильной работы (гистерезис).
• Не закрывайте корпус терморегулятора ТР-12-3 материалами, которые препятствуют теплообмену — он должен “чувствовать” окружающую температуру.
• Проверяйте целостность штекера и контактов каждые 6 месяцев — особенно при частых включениях.
• Для длительной эксплуатации рекомендуется использовать устройство при нагрузке не выше 80 % от максимума (до 12,8 А).
