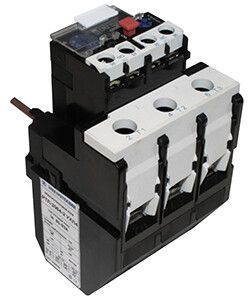

Реле тепл. РТЛ-2057 УХЛ4 38.0-50А 660/50Гц 1з+1р ручн. возврат IP20 Электротехник ET502095

Реле электротепловое РТЛ-2057 УХЛ4 38,0-50,0А 660/50Гц 1з+1р ручной возврат IP20 от бренда Электротехник защищает электродвигатели от длительных перегрузок и обрывов фаз. Подходит для установки в цепях переменного тока с напряжением до 660 В и частотой 50 Гц.

Назначение и область применения

Реле электротепловое РТЛ-2057 УХЛ4 используется для защиты трёхфазных электродвигателей от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного отключения одной из фаз (обрыва фазы).

Подходит для промышленного оборудования: насосов, компрессоров, конвейеров, вентиляторов, станков с ЧПУ. Может работать в условиях умеренного климата (обозначение УХЛ4 - допустимый температурный диапазон от −40C до +40C).

Технические характеристики

• Номинальный ток: 42 А (диапазон регулировки 38–50 А);
• Число полюсов: 3 - соответствует трёхфазным сетям;
• Максимальное рабочее напряжение: 660 В AC;
• Частота: 50 Гц;
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации и управления;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды;
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение;
• Способ монтажа: непосредственное крепление - можно устанавливать на DIN-рейку или прямо на пускатель;
• Перезапуск: ручной - после срабатывания необходимо вручную вернуть рычаг в исходное положение;
• Исполнение: нереверсивное - не предназначен для работы с реверсивными схемами управления.

Совместимость и монтаж

Реле электротепловое РТЛ-2057 УХЛ4 совместимо с пускателями серии ПМЛ - его можно монтировать непосредственно на них без дополнительных элементов. При самостоятельном монтаже (без пускателя) требуется использовать клеммники КРЛ для подключения проводов питания и нагрузки.

Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что затяжка винтов выполнена с усилием, указанным в руководстве - недостаточная затяжка вызывает нагрев, избыточная - повреждает контакт.

Безопасность и стандарты

Реле электротепловое РТЛ-2057 УХЛ4 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Применяется в системах автоматизации, где важна безопасность персонала и предотвращение аварийных ситуаций.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - реагирует именно на тепло, генерируемое током, а не на мгновенные пики;
• Ручной возврат исключает самопроизвольный запуск оборудования после срабатывания - повышает безопасность обслуживания;
• Универсальность крепления - работает как с пускателями, так и отдельно;
• Наличие двух типов контактов позволяет организовать как световую сигнализацию (НО), так и отключение цепи управления (НЗ).

Ограничения применения

• Не подходит для защиты двигателей с частыми пусками - высокие импульсы тока могут вызвать ложные срабатывания;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя применять во влажных, пыльных или наружных помещениях без корпуса;
• Требуется ручная перезагрузка - не подходит для автоматических систем, где нужен автоматический восстановление работы;
• Не защищает от коротких замыканий - обязательно использование автоматического выключателя или предохранителей в цепи.

Примеры использования

• Защита двигателя воздушного компрессора на заводе - при заклинивании поршня реле отключит питание до перегрева;
• Контроль трёхфазного насоса в системе водоснабжения - при обрыве фазы реле прекратит работу, чтобы избежать перегрузки оставшихся обмоток;
• Автоматизация конвейера в пищевой промышленности - ручной возврат требует осмотра перед запуском, снижает риск травм.

Практические советы

• Выбирайте реле по номинальному току двигателя - он должен находиться в середине диапазона (38–50 А). Для двигателя 40 А - идеальный вариант.
• При монтаже рядом с источниками тепла (например, трансформаторами) увеличьте расстояние - внешнее тепло может вызвать ложное срабатывание.
• Проверяйте настройку тока перед первым запуском: поверните регулировочный винт до отметки 42 А, затем протестируйте под нагрузкой.
• Если двигатель часто перегружается - проверьте механическую часть (подшипники, ремни, валы), а не меняйте реле на более мощный - это маскирует проблему.
• При использовании с пускателем ПМЛ - убедитесь, что контакты реле правильно подсоединены к катушке пускателя через НЗ-контакт.
