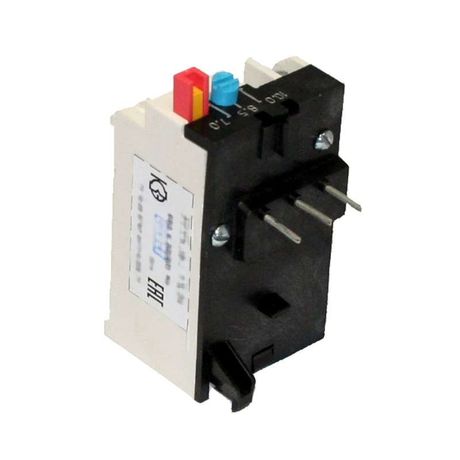

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.25А IP00 - РТТ5-10 0,21..0.29А к ПМ12-010 КашинЗЭА 130110000В000.250000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.25А IP00 от КЗЭА предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Это надёжное, проверенное временем устройство, используемое в промышленных системах управления электроприводами. Артикул 130110000в000.250000 соответствует модели с номинальным током 0,25 А.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.25А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Применяется в схемах управления электроприводами на переменном токе до 660 В (50/60 Гц) и постоянном токе до 440 В. Подходит для установки в щитах управления станков, насосов, конвейеров и другого оборудования с маломощными двигателями.

Технические характеристики

• Номинальный ток: 0,25 А - срабатывает при превышении этого значения на 10–20%
• Количество полюсов: 3 - защищает все три фазы одновременно
• Максимальное рабочее напряжение: 660 В AC / 440 В DC
• Класс срабатывания: 10A - время отключения при 7,2×Iн составляет 20–120 секунд
• Род тока: переменный (AC) - также работает на постоянном токе до 440 В
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления
• Способ присоединения: винтовые зажимы - надёжное механическое соединение проводов
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40C до +40C, умеренный и холодный климат, повышенная влажность
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри корпуса или шкафа
• Способ монтажа: встраиваемый - крепится на DIN-рейку или специальную платформу в распределительном щите

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.25А совместимо с контактными аппаратами серии ПМ12-010, что указано в артикуле ртт5-10 0.25а 0,21..0.29а к пм12-010. Монтируется встраиваемым способом - фиксируется на DIN-рейке или через крепёжные отверстия в панели. Главные токовые выводы подключаются винтовыми зажимами - необходимо затягивать с усилием 0,8–1,2 Нм, чтобы избежать нагрева. Для работы требуется внешняя защита - устройство не имеет корпуса и чувствительно к пыли, влаге и механическому повреждению.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 17703, регламентирующим тепловые реле для защиты электродвигателей. Класс 10A обеспечивает селективное срабатывание, исключающее ложные отключения при пусковых токах. Работа на постоянном токе допускается только при напряжении ≤440 В - превышение может вызвать свечение дуги и выход из строя.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - минимизирует риск аварий при перегрузках
• Простая и долговечная конструкция - отсутствие электроники снижает вероятность отказа
• Поддержка работы на постоянном токе - универсальность для смешанных схем
• Совместимость с популярными сериями контакторов (например, ПМ12-010) - упрощает сборку щитов
• Устойчивость к колебаниям температуры окружающей среды - надёжная работа в условиях УХЛ4

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP00 делает устройство уязвимым к пыли, влаге и случайным прикосновениям
• Не подходит для защиты однофазных нагрузок - только трёхфазные двигатели
• Не рекомендуется для частых пусков (более 6–8 раз в час) - возможен перегрев биметаллической пластины
• Требуется ручная перезагрузка после срабатывания - автоматический сброс отсутствует
• Нельзя использовать в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Защита маломощного насоса 0,18 кВт в системе водоснабжения
• Контроль перегрузки вентилятора на конвейере с частичной нагрузкой
• Функция отключения при обрыве фазы в системе подачи сырья на производстве
• Часть схемы управления с контактором ПМ12-010 в щите станка

Практические советы

• Выбирайте реле с номиналом, близким к рабочему току двигателя - для 0,25 А реле подходит двигатель мощностью около 0,1–0,2 кВт
• Проверьте соответствие токовой характеристики: реальный ток срабатывания находится в пределах 0,21–0,29 А
• Обязательно устанавливайте в закрытом щите - даже небольшая пыль может вызвать зависание контакта
• При использовании на постоянном токе контролируйте напряжение - не более 440 В
• После срабатывания дайте реле остыть 5–10 минут перед повторным включением - это продлит срок службы
• При замене убедитесь, что новый экземпляр имеет ту же маркировку - особенно важно для совместимости с ПМ12-010
