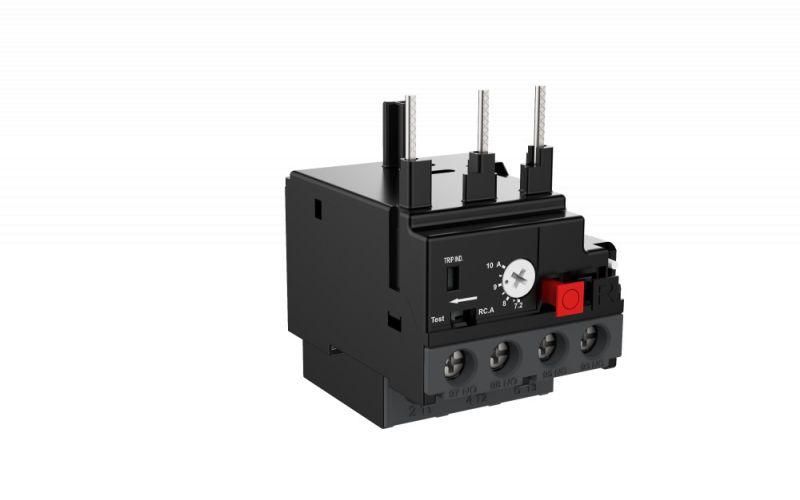

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F40 0,45-0,63A КЛАСС 10 | MRD04 SE APC

Тепловое реле перегрузки MRD F40 0,40-0,63A класс 10, 0,45-0,63A класс 10 SE от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd04 рассчитан на работу в паре с контакторами серии MC1D и подходит для промышленной автоматизации.

Назначение и область применения

Тепловое реле MRD F40 защищает электродвигатели от повреждений из-за превышения допустимой нагрузки. Оно реагирует на увеличение тока, вызванное заклиниванием ротора, обрывом одной из фаз или слишком долгим запуском. Устройство устанавливается в цепях управления двигателей, где важна надёжная и своевременная аварийная остановка. Применяется на станках, насосах, конвейерах, вентиляционных системах и других устройствах с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 0,63 А
• Диапазон регулирования тока: 0,45–0,63 А (класс 10A)
• Количество силовых полюсов: 3 - обеспечивает трёхфазную защиту
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока
• Количество вспомогательных контактов: 2 - один нормально замкнутый (NC) и один нормально открытый (NO) для сигнализации состояния
• Тип подключения силовой цепи: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRD F40 проектировалось для установки исключительно на контакторы серии MC1D. Его корпус имеет специальные направляющие и крепления, обеспечивающие плотное и механически устойчивое соединение. Подключение проводов осуществляется через винтовые зажимы - перед работой необходимо затянуть их моментом, соответствующим рекомендациям производителя. Нельзя использовать реле с другими типами контакторов - это нарушит функциональность и безопасность системы.

Безопасность и стандарты

Устройство соответствует международным требованиям к тепловым реле для защиты электродвигателей. Класс 10A означает, что реле сработает при токе, превышающем установленный на 10%, в течение 10–20 секунд - это гарантирует защиту от кратковременных перегрузок без ложных срабатываний. Конструкция выполнена в соответствии с IEC 60947-4-1.

Преимущества

• Высокая точность срабатывания благодаря стабильному температурному компенсированному механизму
• Интеграция с контактными модулями MC1D снижает количество внешних соединений и уменьшает риск отказа
• Наличие двух вспомогательных контактов позволяет легко подключить сигнализацию или блокировку
• Простая ручная кнопка сброса после срабатывания - не требует инструментов
• Стандартный форм-фактор - совместим с большинством шкафов управления

Ограничения применения

• Не предназначен для работы в условиях постоянных ударных нагрузок или вибраций выше нормы - возможны ложные срабатывания
• Не защищает от коротких замыканий - требуется обязательная установка предохранителей или автоматических выключателей
• Запрещено применять при температурах ниже -25C и выше +60C - выход за пределы указанных значений влияет на точность
• Не работает с однофазными двигателями - только с трёхфазными
• Не поддерживает дистанционный сброс - сбрасывается только вручную

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения
• Обеспечение безопасности конвейерной линии на пищевом производстве
• Автоматическая остановка вентилятора при заклинивании крыльчатки
• Комплексная система управления на станке с ЧПУ, где двигатель часто запускается/останавливается

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,45–0,63 А - если ток выше, выбирайте другую модель
• При монтаже используйте только винты и клеммы, предусмотренные конструкцией - не меняйте тип подключения
• После срабатывания реле дайте ему остыть 5–10 минут перед сбросом - это продлит срок службы термобиметаллической пластины
• Проверяйте состояние вспомогательных контактов мультиметром при плановом обслуживании - окисление может нарушить сигнал
• Не устанавливайте реле рядом с источниками высоких температур - даже если само устройство рассчитано на +60C, окружающая среда должна быть контролируемой
