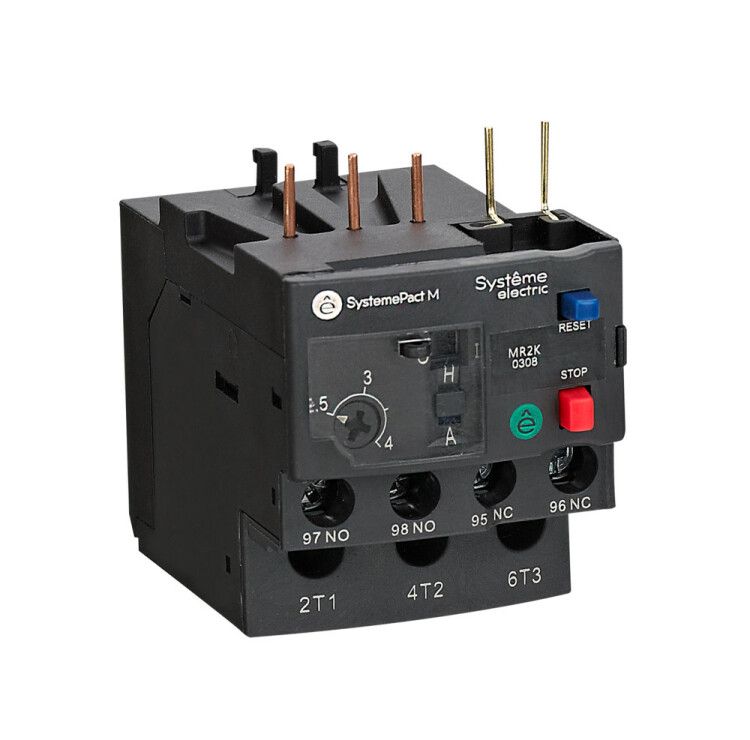

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MR2K 0,4-0,63A | MR2K0304 Systeme Electric APC

Реле перегрузки тепловое MR2K 0,4–0,63 А от Systeme Electric - устройство для защиты электродвигателей от перегрузок и обрыва фаз. Монтируется прямо на контакторы серии MC1K, обеспечивает надёжную работу в промышленных системах с токами до 0,63 А. Артикул mr2k0304 соответствует модели из серии SystemePact MCP – Пускорег. Оптимум.

Назначение и область применения

Тепловое реле MR2K 0,4–0,63 А защищает электродвигатели от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Применяется в системах управления двигателями малой и средней мощности - насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Работает совместно с контакторами серии MC1K, образуя полноценный электромагнитный пускатель. Подходит для установки в распределительных щитах и на панелях оборудования.

Технические характеристики

• Диапазон регулируемого тока: 0,4–0,63 А - позволяет точно настраивать порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в трёхфазных сетях промышленного типа;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 5–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - используются для сигнализации и блокировки;
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное соединение, подходящее для многократных обслуживаний;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор без дополнительных кронштейнов;
• Гарантийный срок: 60 месяцев - подтверждает высокую долговечность и качество сборки.

Совместимость и монтаж

MR2K 0,4–0,63 А проектировалось для установки исключительно на контакторы серии MC1K. Монтаж выполняется путём плотного защёлкивания на направляющие шины контактора - никаких болтов или инструментов не требуется. Устройство совместимо с контактными модулями и дополнительными аксессуарами Schneider Electric, включая кнопочные станции и блокирующие устройства. Для работы с реверсивными схемами можно использовать два реле MR2K одновременно. Обязательно соблюдайте посадочный размер контактора - несовместимость с другими сериями (например, LC1D) невозможна.

Безопасность и стандарты

Реле соответствует требованиям международного стандарта IEC 60947-4-1. Класс защиты 10 гарантирует точное соответствие времени отключения нагрузке, предотвращая ложные срабатывания и недостаточную защиту. Конструкция выполнена из самозатухающих материалов, не поддерживающих горение. Все элементы рассчитаны на работу в условиях повышенной вибрации и температурных колебаний.

Преимущества

• Встроенные дополнительные контакты НО/НЗ - позволяют передавать сигнал о срабатывании в систему управления без внешних модулей;
• Поддержка 3P/4P исполнения - гибкость в использовании для одно- и трёхфазных двигателей;
• Совместимость с катушками AC/DC - легко интегрируется в системы с различным типом питания;
• Интеграция с аксессуарами Schneider Electric - возможность расширения функционала без изменения основной схемы;
• Высокая механическая прочность корпуса - выдерживает частые операции монтажа и демонтажа.

Ограничения применения

Не применяется для защиты нагревательных элементов, освещения или трансформаторов - только для асинхронных электродвигателей. Не предназначен для работы в взрывоопасных зонах (не имеет взрывозащиты). Температурная чувствительность: точность срабатывания снижается при экстремальных температурах ниже −25 C и выше +60 C. Не рекомендуется использовать в местах с постоянной вибрацией свыше 1g без дополнительной амортизации.

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения (ток 0,5 А);
• Электромагнитный пускатель на конвейере с двигателем 0,4 А, установленный в пищевой промышленности;
• Система управления вентилятором в HVAC-блоке с реверсивным контактором и двумя реле MR2K;
• Стационарный станок с ЧПУ, где необходима сигнализация обрыва фаз через НО-контакт.

Практические советы

• Перед установкой обязательно проверьте ток двигателя - он должен попадать в диапазон 0,4–0,63 А. Перегрузка по току приведёт к быстрому выходу реле из строя;
• Настройку тока проводите при отключенном питании. Используйте отвертку с плоским жалом - регулировка осуществляется винтом на лицевой панели;
• После срабатывания реле необходимо дождаться остывания биметаллической пластины (обычно 2–5 минут) перед повторным запуском;
• При использовании в составе пускателя с MC1K - убедитесь, что все контакты плотно защёлкнуты, и нет люфта;
• Для удобства диагностики используйте НЗ-контакт для подключения индикатора аварии - это сэкономит время при ремонте.
