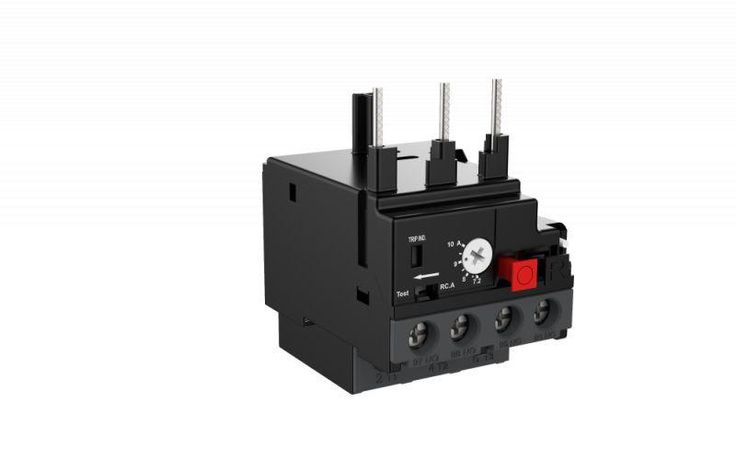

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F40 7,2-10A КЛАСС 10 | MRD14 SE APC

Тепловое реле перегрузки MRD F40 7,2–10A класс 10 от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd14 рассчитан на работу в паре с контакторами серии MC1D и подходит для промышленной автоматизации.

Назначение и область применения

Тепловое реле MRD F40 7,2–10A класс 10 защищает электродвигатели от повреждений из-за превышения допустимой нагрузки. Оно реагирует на увеличение тока, вызванное заклиниванием ротора, обрывом одной из фаз или слишком долгим запуском. Устройство устанавливается в цепях управления двигателей, где важна надёжная и своевременная аварийная остановка.

Подходит для оборудования: насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других систем с асинхронными двигателями.

Технические характеристики

• Номинальный ток: до 10 А (диапазон регулировки 7,2–10 А)
• Класс точности: 10 - время срабатывания при 6-кратном токе не более 10 секунд
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Количество контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) - для сигнализации и отключения
• Максимальное рабочее напряжение: 690 В - подходит для сетей 400 В и выше
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Реле MRD F40 7,2–10A класс 10 проектировалось для установки на контакторы серии MC1D. Его корпус имеет стандартизированную посадочную площадку - монтаж выполняется без дополнительных креплений. Подключаются провода через винтовые зажимы: достаточно затянуть их усилием рук, без инструментов. Нельзя использовать с другими сериями контакторов без адаптеров - совместимость обеспечена только с MC1D.

Безопасность и стандарты

Тепловое реле соответствует международным требованиям IEC/EN 60947-4-1. Обеспечивает безопасную работу в условиях повышенной влажности, пыли и колебаний температуры. Класс защиты IP20 - не предназначен для открытого монтажа вне щита.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - меньше ложных срабатываний
• Автоматический режим восстановления - после остывания реле возвращается в рабочее состояние без вмешательства оператора
• Интеграция с контактными элементами - минимизирует количество соединений и снижает риск отказа
• Стандартный форм-фактор - легко заменить аналогичное реле при ремонте

Ограничения применения

• Не подходит для защиты однофазных двигателей - требует трёхфазного питания
• Не реагирует на короткие замыкания - необходимо применять дополнительно предохранители или автоматы
• Чувствительно к окружающей температуре - не устанавливать рядом с источниками тепла (трансформаторы, нагреватели)
• Запрещено использовать в средах с взрывоопасными газами - не имеет взрывозащиты

Примеры использования

• Защита двигателя воздушного компрессора на заводе - предотвращает перегрев при частых пусках
• Контроль работы конвейера в пищевой промышленности - отключает питание при заклинивании ленты
• Обеспечение безопасности насосной станции - срабатывает при обрыве фазы, исключая сухой ход

Практические советы

• Перед установкой выставите ток срабатывания в пределах 8–9 А - ближе к номинальному значению двигателя
• Проверьте соответствие сечения проводов: для 10 А используйте медные жилы не менее 2,5 мм2
• После срабатывания дождитесь полного остывания реле - принудительное включение до этого может привести к выходу из строя
• При замене старого реле - убедитесь, что новый экземпляр ARTIKUL mrd14 имеет тот же диапазон тока (7,2–10 А) и класс 10
• Не забудьте подключить сигнальные контакты - они позволяют визуализировать сработавшую защиту на пульте управления
