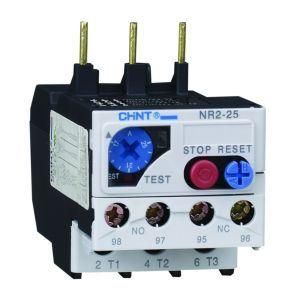

Реле тепловое NR2-25 7-10A (R) | 268096 CHINT

Реле тепловое NR2-25 7-10А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 7 до 10 А, легко монтируется на контакторы или отдельно, обеспечивает точную настройку и надёжную работу в промышленных условиях.

Назначение и область применения

Реле тепловое NR2-25 7-10А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для использования в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может применяться как автономно, так и в паре с контакторами серии CHINT NR2.

Технические характеристики

• Диапазон регулировки тока: 7–10 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - совместимо с большинством промышленных сетей 380 В и 660 В;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать цепи сигнализации, остановки и автоматического контроля;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или на корпус контактора без дополнительных креплений;
• Функция перезапуска: есть - после срабатывания можно перевести устройство в положение “ручной” или “автоматический” сброс.

Совместимость и монтаж

Реле тепловое NR2-25 7-10А (R) совместимо с контактными аппаратами серии CHINT NR2, в том числе с моделями NR2-25, NR2-32 и другими. Монтаж осуществляется путём защёлкивания на направляющие шины контактора - никаких дополнительных крепёжных элементов не требуется. Для самостоятельной установки используйте DIN-рейку 35 мм. Подключение проводов выполняется через винтовые зажимы: затягивайте их усилием 0,5–0,7 Нм, чтобы избежать пережима или плохого контакта.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает безопасную работу в температурном диапазоне от -25C до +60C. Защита от случайного включения реализована через механический фиксатор режима сброса.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы окружающей среды;
• Индикация срабатывания - красный флажок выступает при перегрузке, упрощая диагностику;
• Гибкая настройка тока срабатывания - позволяет адаптировать защиту под нагрузку без замены устройства;
• Высокая долговечность - конструкция рассчитана на более чем 100 000 операций срабатывания;
• Поддержка ручного и автоматического сброса - даёт возможность выбрать оптимальный режим восстановления работы оборудования.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - обязательно использовать в сочетании с предохранителем или автоматическим выключателем;
• Не рекомендуется для установки в местах с высокой вибрацией без дополнительной демпферизации;
• Запрещён монтаж в условиях повышенной запылённости без герметичного кожуха - IP20 не обеспечивает защиту от пыли.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 2,2 кВт при токе 8,5 А;
• Контроль перегрузки вентилятора печи с током потребления 9,2 А;
• Автоматическая остановка конвейера при обрыве фазы в цехе с напряжением 400 В;
• Интеграция в панель управления станком с ЧПУ, где требуется сигнал о перегрузке на PLC.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 7–10 А - если ток ниже 7 А или выше 10 А, выберите другую модель NR2;
• Настройку тока срабатывания выполняйте при отключенном питании - используйте регулировочный винт на лицевой панели;
• После срабатывания дождитесь остывания биметаллической пластины перед сбросом - особенно важно при частых перегрузках;
• При использовании в составе системы с PLC подключите один из NC-контактов на вход аварийной остановки;
• Не закрывайте устройство теплоизолирующими материалами - это исказит показания температуры и приведёт к ложному срабатыванию.
