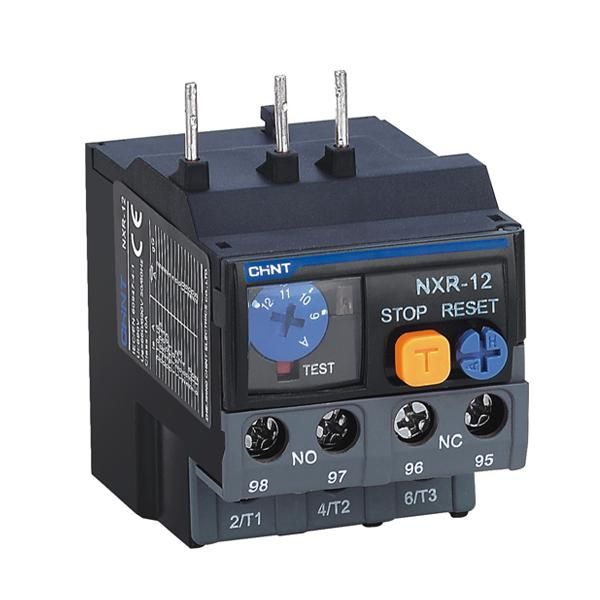

Реле тепловое NXR-12 7-10A (R) | 837103 CHINT

Реле тепловое NXR-12 7-10А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 7 до 10 А, обеспечивает автоматический сброс, индикацию срабатывания и совместимо с контактными аппаратами. Артикул 837103 относится к серии NXR - надёжным решениям для промышленной автоматизации.

Назначение и область применения

Реле тепловое NXR-12 7-10А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки на двигателях насосов, вентиляторов, компрессоров, конвейеров и другого оборудования с номинальным током в пределах 7–10 А. Может использоваться как автономное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 7–10 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - подходит для трёхфазных сетей промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для управления цепями сигнализации и остановки;
• Класс точности: 10 - допустимая погрешность срабатывания +-10%, соответствует требованиям IEC 60947-4-1;
• Функция перезапуска: да - после остывания реле автоматически восстанавливает работу, если не установлен ручной сброс;
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных кронштейнов.

Совместимость и монтаж

Реле тепловое NXR-12 7-10А (R) совместимо с большинством контакторов серии NXR и аналогичных моделей других производителей. Для монтажа достаточно закрепить устройство на DIN-рейке шириной 35 мм. Подключение осуществляется через винтовые клеммы - рекомендуется использовать провода сечением 0,5–2,5 мм2. Перед первым запуском необходимо выставить токовый порог в пределах 7–10 А согласно паспортному значению двигателя.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты CE. Конструкция исключает самопроизвольное открытие контактов при вибрации. Класс защиты IP20 - подходит для установки внутри щитов, где исключён доступ к токоведущим частям.

Преимущества

• Автоматическая термокомпенсация - снижает влияние температуры окружающей среды на точность срабатывания;
• Индикатор срабатывания - визуальное определение причины остановки двигателя без диагностики;
• Выбор режима сброса - можно выбрать автоматический (после остывания) или ручной (через кнопку) - гибкость для разных условий эксплуатации;
• Стабильная работа при колебаниях сети - не ложные срабатывания при кратковременных скачках тока.

Ограничения применения

• Не предназначен для защиты двигателей с током ниже 7 А - требуется выбирать другую модель из серии NXR;
• Не защищает от короткого замыкания - обязательно использование автоматического выключателя или предохранителя в цепи;
• Не рассчитан на работу вне помещений - требует защиты от влаги, пыли и прямого попадания воды;
• Не поддерживает дистанционную коммуникацию - нельзя подключить к системам SCADA или PLC без внешних интерфейсов.

Примеры использования

• Защита асинхронного двигателя 4 кВт, потребляющего 8,5 А, на конвейере в пищевой промышленности;
• Обеспечение безопасности насосной станции с током нагрузки 9,2 А в системе водоснабжения;
• Подключение в составе пускателя для компрессора холодильного оборудования с частотой 50 Гц.

Практические советы

• Перед установкой проверьте реальный ток двигателя под нагрузкой - настройка должна быть ближе к максимальному рабочему значению, но не выше 10 А;
• Если двигатель часто запускается, используйте ручной сброс - так вы предотвращите повторные пуски при перегреве;
• При монтаже на DIN-рейку следите, чтобы реле плотно защёлкивалось - слабый контакт может вызвать нагрев и ложное срабатывание;
• Не затягивайте винты слишком сильно - это повредит изоляцию и приведёт к выходу устройства из строя;
• Замена реле теплового NXR-12 7-10А (R) возможна на аналогичные модели с таким же диапазоном тока - важно сохранить класс точности 10 и тип подключения.
