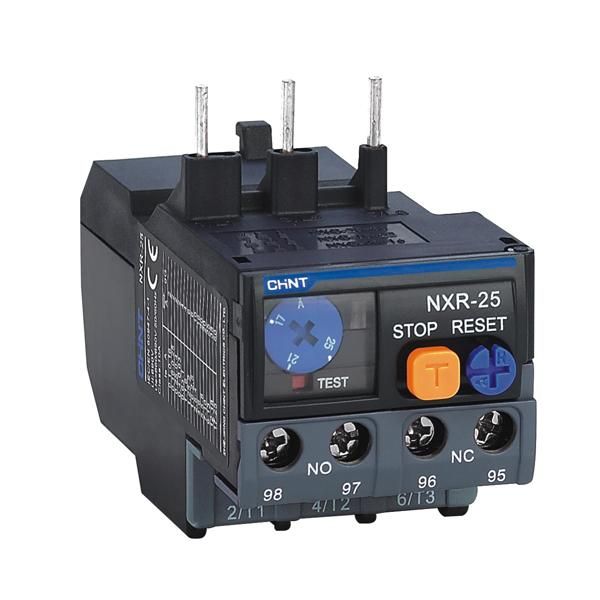

Реле тепловое NXR-25 7-10A (R) | 837116 CHINT

Реле тепловое NXR-25 7-10А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 7 до 10 А, обеспечивает автоматический сброс, индикацию срабатывания и совместимо с контактными аппаратами. Артикул 837116 относится к серии NXR - надёжным решениям для промышленной автоматизации.

Назначение и область применения

Реле тепловое NXR-25 7-10А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с асинхронными двигателями. Может использоваться как самостоятельное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 7–10 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - поддерживает работу в высоковольтных системах промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для гибкой интеграции в цепи управления;
• Тип подключения: винтовые зажимы - удобны для многократного демонтажа и надёжны при вибрациях;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Класс точности: 10 - допустимая погрешность срабатывания +-10%, соответствует требованиям IEC 60947-4-1;
• Функция перезапуска: да - после остывания реле автоматически восстанавливает работоспособность, если не выбран ручной режим сброса.

Совместимость и монтаж

Реле тепловое NXR-25 7-10А (R) совместимо с большинством контакторов серии LC1-D и другими устройствами, имеющими стандартную посадочную площадку. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток нагрузки попадает в диапазон 7–10 А - выход за пределы снижает точность защиты.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает безопасную работу в условиях температур от -25C до +60C. Конструкция исключает самопроизвольное отключение при внешних механических воздействиях.

Преимущества

• Автоматическая термокомпенсация - корректирует срабатывание при изменении окружающей температуры, снижает ложные срабатывания;
• Индикатор состояния - визуальное определение причины отключения (перегрузка или обрыв фазы);
• Выбор режима сброса - можно выбрать автоматический (после остывания) или ручной (через кнопку), что важно для опасных участков;
• Высокая долговечность - корпус из прочного поликарбоната, внутренние элементы рассчитаны на десятки тысяч циклов срабатывания.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не рекомендуется использовать в средах с повышенной запылённостью без дополнительной защиты (IP20 - открытый тип исполнения);
• Запрещена работа при температуре ниже -25C и выше +60C - возможна потеря точности или отказ.

Примеры использования

• Защита асинхронного двигателя насоса воды в системе водоснабжения с током потребления 8,5 А;
• Контроль нагревательного элемента в печи с пуском через контактор, где важен сброс после охлаждения;
• Цепь управления конвейером на пищевом производстве - ручной сброс гарантирует проверку перед возобновлением работы.

Практические советы

• Перед установкой проверьте реальный ток двигателя - он должен находиться в середине диапазона 7–10 А для максимальной точности;
• Если двигатель часто запускается, выбирайте ручной сброс - так вы сможете контролировать причину отключения;
• Подключите сигнализационные контакты к пульту управления - это позволит получать сигнал о сработавшем реле без осмотра;
• Не затягивайте винты слишком сильно - это может повредить изоляцию и вызвать перегрев контактов;
• Проверяйте состояние реле каждые 6 месяцев - особенно если оборудование работает в условиях вибраций или высокой влажности.
