ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MR2K 0,63-1A | MR2K0305 Systeme Electric APC

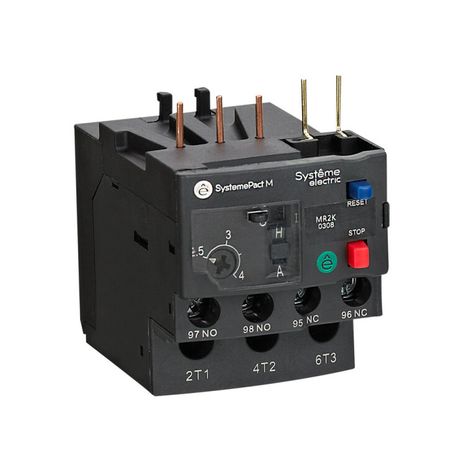

Реле перегрузки тепловое MR2K 0,63-1А - устройство для защиты электродвигателей от перегрузок и обрыва фаз, совместимое с контактными аппаратами серии MC1K. Бренд Systeme Electric, артикул mr2k0305, рассчитано на работу в сетях до 690 В и токе 0,63–1 А.

Назначение и область применения

Реле перегрузки тепловое MR2K 0,63-1А защищает электродвигатели от длительной перегрузки и потери одной из фаз. Применяется в системах автоматического управления двигателями: насосах, вентиляторах, компрессорах, конвейерах, станках. Может использоваться как часть готового пускателя при комбинации с контактором MC1K.

Технические характеристики

• Диапазон регулируемого тока: 0,63–1 А - позволяет точно настраивать порог срабатывания под конкретную мощность двигателя;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе уставки составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество контактов: один нормально замкнутый (НЗ) и один нормально разомкнутый (НО) - используются для сигнализации или отключения цепи управления;
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное решение для постоянных нагрузок;
• Способ монтажа: непосредственное крепление - устанавливается прямо под контактором, экономит место в щите;
• Гарантийный срок: 60 месяцев - подтверждает долговечность и качество сборки.

Совместимость и монтаж

Реле перегрузки MR2K 0,63-1А проектировалось для установки исключительно на контакторы серии MC1K. Монтаж выполняется без дополнительных креплений - реле просто фиксируется на направляющих штырях контактора. Подключение проводов осуществляется через винтовые зажимы: для силовых цепей - медные жилы сечением до 2,5 мм2, для цепей управления - до 1,5 мм2. Убедитесь, что момент затяжки не превышает рекомендованного - переусиливать нельзя, чтобы не повредить пластмассовые детали.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1. Класс защиты 10 обеспечивает селективность срабатывания - реле не реагирует на кратковременные пусковые токи, но надёжно отключает двигатель при опасной перегрузке. Конструкция не содержит асбеста и других запрещённых материалов.

Преимущества

• Встроенная пара контактов (НО + НЗ) - позволяет передавать сигнал о сработавшем реле без внешних модулей;
• Исполнение 3P/4P - поддерживает защиту однофазных и трёхфазных двигателей;
• Совместимость с аксессуарами Schneider Electric - можно использовать дополнительные кнопки, терморезисторы, механические блокировки;
• Поддержка катушек управления как переменным (AC), так и постоянным (DC) током - гибкость в проектировании цепей управления;
• Стандартный диапазон MR2K (0,1–13 А) - возможность замены на другие модели того же семейства без изменения монтажа.

Ограничения применения

• Не предназначен для защиты трансформаторов, нагревательных элементов или освещения - только для электродвигателей;
• Не работает при частичном обрыве в цепи управления - требует целостности всех фаз питания двигателя;
• Чувствителен к температуре окружающей среды - не устанавливать рядом с источниками значительного тепла (например, рядом с трансформаторами);
• Не имеет функции самовозврата - после срабатывания необходимо вручную сбросить реле кнопкой “R”;
• Не подходит для частотных преобразователей - в таких системах требуется другая типология защиты.

Примеры использования

• Промышленный конвейер с двигателем 0,75 кВт - реле настроено на 0,85 А, защищает от заклинивания ленты;
• Воздухоохладитель с насосом 0,55 кВт - установлено в паре с контактором MC1K, образуя полноценный пускатель;
• Циркулярная пила - используется для предотвращения перегрева при длительной работе под нагрузкой.

Практические советы

• Перед установкой обязательно выставьте токовую уставку по шкале - используйте тестовый ток, близкий к номинальному току двигателя;
• Проверяйте плотность затяжки винтов - слабый контакт вызывает перегрев, слишком сильный - деформацию корпуса;
• После срабатывания реле - всегда определите причину перегрузки, прежде чем сбрасывать его;
• При замене старого реле - сверьте номер артикула mr2k0305 и диапазон тока - даже небольшая разница в уставке может привести к отказу защиты;
• Для условий повышенной влажности или пыли - дополнительно устанавливайте герметизирующие крышки, хотя само реле не имеет IP-защиты.
