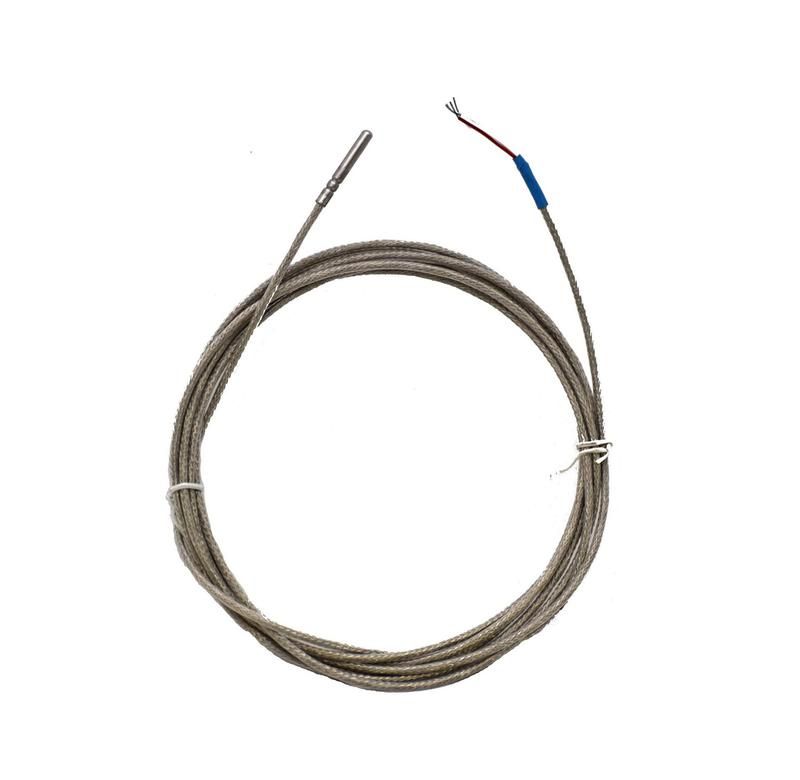

Термопреобразователь сопротивления TSP-100 (РТ-100) 4м НовАтек-Электро 3425606004-4

Термопреобразователь сопротивления TSP-100 (4 метра) / РТ-100 (4 метра) от НовАтек-Электро - это датчик температуры с сопротивлением Pt100, предназначенный для точного измерения температуры в технологических процессах. Длина кабеля 4 метра обеспечивает гибкость при установке на удалённом оборудовании.

Назначение и область применения

TSP-100 (4 метра) / РТ-100 (4 метра) используется для измерения температуры жидких, газообразных и сыпучих сред. Подходит для установки на аппаратах в химической, пищевой, фармацевтической и металлургической промышленности. Применяется там, где требуется высокая точность и устойчивость к изменениям температуры - например, в теплообменниках, реакторах, баках, трубопроводах и сушильных камерах.

Технические характеристики

• Тип датчика: термопреобразователь сопротивления (Pt100)
• Диапазон рабочих температур: от -50 C до +250 C
• Максимальная рабочая температура: 260 C (кратковременно, не более нескольких минут)
• Длина кабеля: 4 метра
• Способ монтажа: крепление на аппарат (не требует врезки в трубопровод)
• Напряжение питания: не требуется (датчик работает на основе изменения сопротивления)
• Количество контактов: 0 (выходной сигнал передаётся через внешнюю измерительную цепь)

Совместимость и монтаж

TSP-100 (4 метра) / РТ-100 (4 метра) монтируется непосредственно на поверхность оборудования - например, на корпус аппарата, ёмкости или тепломагистраль. Для работы необходим внешний измерительный прибор (например, терморегулятор, контроллер или преобразователь сигнала), который питает датчик минимальным током и считывает изменение сопротивления. Кабель длиной 4 метра позволяет размещать измерительное устройство вне зоны высокой температуры. Убедитесь, что место крепления имеет хорошую теплопередачу - используйте термопасту или металлический контактный элемент, если он предусмотрен конструкцией аппарата.

Безопасность и стандарты

Датчик соответствует требованиям к измерению температуры по классу точности Pt100 (класс B по IEC 60751). Не содержит активных компонентов, не выделяет тепло, не создаёт искр - безопасен во взрывоопасных зонах при условии соблюдения правил монтажа. Не предназначен для работы в условиях постоянного воздействия температур выше 250 C - превышение этого значения снижает срок службы.

Преимущества

• Высокая точность измерений благодаря использованию платины Pt100
• Устойчивость к долговременным нагрузкам в широком диапазоне температур
• Гибкая длина кабеля (4 м) - удобна для монтажа на крупногабаритном оборудовании
• Отсутствие необходимости в питании - минимум энергопотерь и сложностей в схеме
• Простая замена: датчик можно демонтировать без слива среды, если установлен на фланце или специальной гильзе

Ограничения применения

• Не подходит для измерения температуры в вибрационных системах без защиты - возможен механический износ кабеля
• Не рассчитан на длительную работу при температуре свыше 250 C - риск деформации чувствительного элемента
• Требует подключения к измерительному устройству; сам по себе не даёт показаний
• Не защищён от прямого попадания воды или агрессивных жидкостей - при необходимости применяйте дополнительную защитную гильзу

Примеры использования

• Измерение температуры масла в гидравлическом прессе
• Контроль температуры пара в парогенераторе
• Регистрация температуры порошка в сушильной камере
• Контроль нагрева реагентов в химическом реакторе
• Автоматизация температурного режима в печи для закалки

Практические советы

• Перед установкой проверьте, чтобы посадочное место было чистым и плотно прилегало к поверхности - плохой контакт увеличивает погрешность
• При прокладке кабеля избегайте острых углов, трения о металлические кромки и мест с высокой температурой - повреждение изоляции приведёт к отказу
• Для длительной эксплуатации при температурах близких к предельным (+250 C) рекомендуется использовать защитную гильзу из нержавеющей стали
• Подключайте TSP-100 (4 метра) / РТ-100 (4 метра) только к приборам, поддерживающим 2-, 3- или 4-проводные схемы измерения Pt100 - это исключит погрешность из-за сопротивления проводов
• Запомните артикул 3425606004-4 - он однозначно идентифицирует эту модель среди других термопреобразователей НовАтек-Электро
