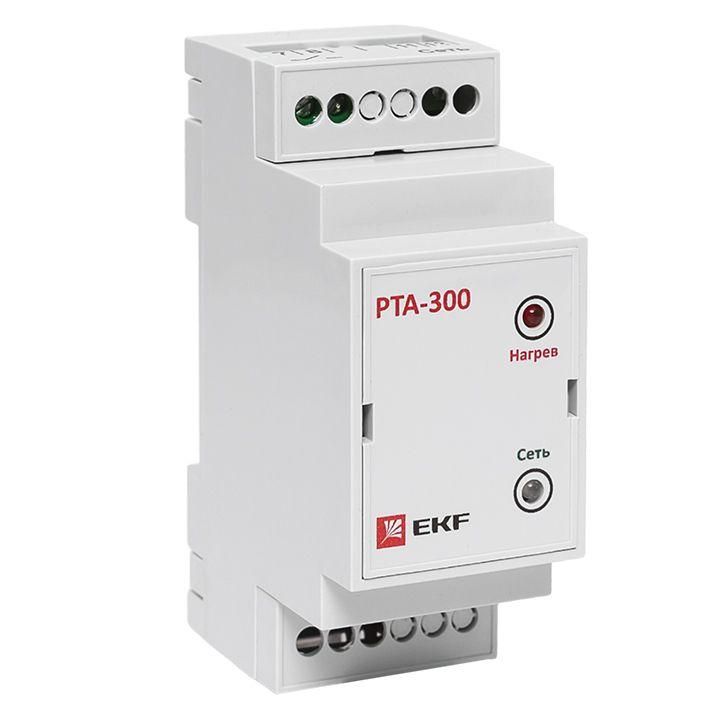

Терморегулятор РТА-300, 3...5 °C, 110...245 В AC EKF rta-300

Терморегулятор РТА-300 от EKF - устройство для автоматического поддержания постоянной температуры в системах обогрева трубопроводов. Прост в установке, не требует настройки и работает с встроенным реле на 16 А или через внешние контакторы.

Назначение и область применения

Терморегулятор РТА-300 создан для предотвращения замерзания жидкостей в трубопроводах зимой. Он автоматически включает и выключает нагревательный элемент, когда температура опускается ниже или поднимается выше заданного порога. Подходит для обогрева водопроводных, канализационных и технологических труб в зданиях, на улице, в подземных коллекторах и на промышленных объектах.

Технические характеристики

• Рабочий температурный диапазон: +3 C до +5 C - терморегулятор РТА-300 активируется при снижении температуры до этого уровня и отключает нагрев при достижении верхней границы;
• Управляющее реле: встроенное, 16 А, 250 В переменного тока - позволяет напрямую коммутировать нагрузки до 3,5 кВт;
• Тип управления: фиксированный режим - настройка не требуется, заводская программа уже задана;
• Индикация: визуальная (светодиоды) - показывает состояние включения/выключения нагрева;
• Степень защиты: IP40 - защищён от доступа пальцами и мелкими предметами, но не от воды и пыли;
• Монтаж: DIN-рейка 35 мм - совместим со стандартными распределительными щитами.

Совместимость и монтаж

Терморегулятор РТА-300 легко монтируется на DIN-рейку в любом электрощите. Для работы с мощными нагревателями (>3,5 кВт) необходимо использовать внешний контактор, который будет управляться сигналом от встроенного реле. Датчик температуры встроен внутрь корпуса - он реагирует на температуру воздуха вокруг устройства, поэтому его следует устанавливать в месте, где температура соответствует средней температуре трубопровода. Не рекомендуется монтировать рядом с источниками тепла или сквозняками.

Безопасность и стандарты

Терморегулятор РТА-300 соответствует требованиям безопасности для бытовых и промышленных электроустановок. Нет указаний на сертификацию по ГОСТ или IEC - применение допускается в рамках нормативов РФ для низковольтного оборудования. Работает в сетях 220–240 В, 50 Гц.

Преимущества

• Не требует первичной настройки - готов к работе сразу после подключения;
• Встроенное реле 16 А исключает необходимость дополнительных компонентов при малых нагрузках;
• Простая конструкция повышает надёжность и снижает риск отказа;
• Фиксированный диапазон +3…+5 C идеально подходит для антизамерзания труб - избыточная теплоотдача минимизирована.

Ограничения применения

• Не предназначена для регулирования температуры выше +5 C - нельзя использовать для обогрева помещений или бассейнов;
• Защита IP40 не обеспечивает устойчивости к влаге - не устанавливать на улице без защитного кожуха;
• Встроенный датчик не измеряет температуру самой трубы - возможна погрешность, если температура воздуха отличается от температуры поверхности трубы;
• Нельзя изменить температурный порог - устройство не имеет пользовательских настроек.

Примеры использования

• Обогрев водопроводных труб на чердаках и в неотапливаемых помещениях;
• Поддержание температуры в канализационных стояках в частных домах;
• Антизамерзание технологических труб на пищевых и химических производствах;
• Системы обогрева дренажных лотков и насосных станций.

Практические советы

• Перед установкой проверьте, что мощность нагревательного элемента не превышает 3,5 кВт - иначе используйте внешний контактор;
• Убедитесь, что место установки терморегулятора РТА-300 находится вблизи трубопровода, чтобы температура воздуха была репрезентативной;
• При использовании в сыром помещении поместите устройство в герметичную коробку или закройте его защитным кожухом;
• Не перекрывайте вентиляционные отверстия корпуса - это может вызвать перегрев электроники;
• Проверяйте работу системы перед сезоном холодов - даже простое устройство, такое как терморегулятор РТА-300, требует периодической диагностики.
