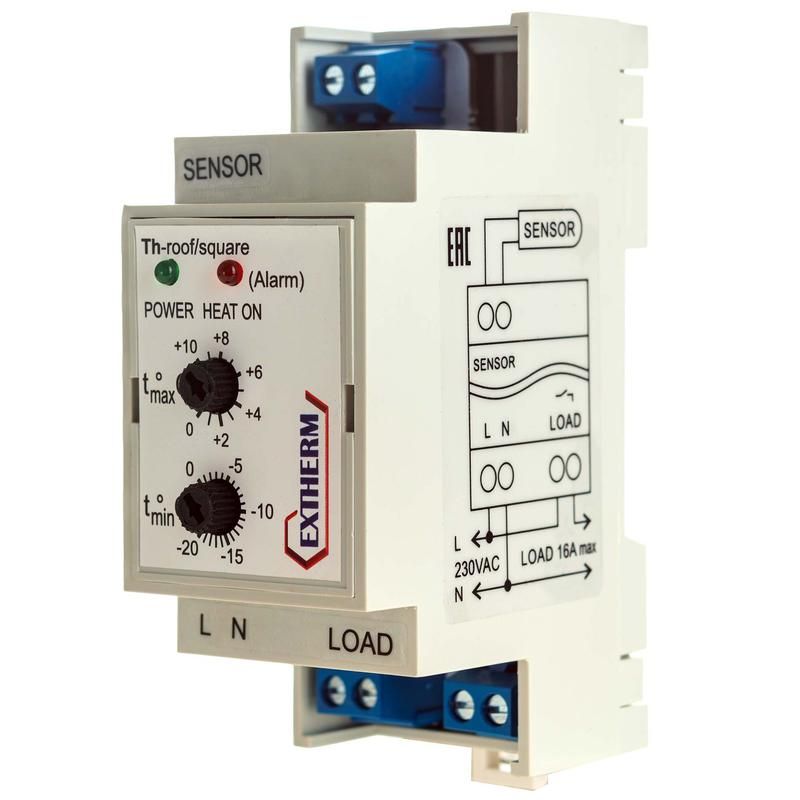

Термостат для управления системой электрообогрева на кровлях/площадках по темпер. воздуха EXTHERM Th-roof

Термостат EXTHERM Th-roof управляет системой электрообогрева на кровлях и площадках, включая водостоки и ступени, реагируя на температуру воздуха. Устройство рассчитано на надёжную работу в суровых условиях и устанавливается на DIN-рейку.

Назначение и область применения

Термостат EXTHERM Th-roof автоматически включает и выключает электрообогрев, когда температура воздуха опускается ниже заданного порога. Он применяется для предотвращения образования льда и снега на крышах, желобах, площадках, лестницах и других открытых поверхностях. Подходит для объектов жилой, коммерческой и промышленной недвижимости, где важна безопасность движения и целостность конструкций.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с сетью 220–240 В переменного тока
• Номинальный ток: 16 А - способен управлять нагрузкой до 3,68 кВт (при 230 В)
• Диапазон регулирования температуры: от –20 C до +10 C - позволяет настраивать включение обогрева при близком к замерзанию климате
• Исполнение переключения: замыкающий контакт (NO) - реле активируется при снижении температуры ниже установленного значения
• Способ монтажа: безвинтовое зажимное крепление - фиксация на DIN-рейке без инструментов

Совместимость и монтаж

Термостат EXTHERM Th-roof монтируется исключительно на стандартную DIN-рейку шириной 35 мм. Безвинтовое зажимное крепление обеспечивает быстрый монтаж и демонтаж - достаточно вставить устройство в направляющую и защёлкнуть. Клеммы предназначены для проводов сечением до 2,5 мм2. Для работы требуется внешний температурный датчик (не входит в комплект); он подключается отдельными проводами к соответствующим клеммам термостата.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, применяемых в помещениях и на открытом воздухе. Работает в соответствии с нормами IEC/EN 60730-1 для автономных терморегуляторов. Конструкция изолирована и защищена от случайного контакта с токоведущими частями. Не предназначен для установки во взрывоопасных средах.

Преимущества

• Реле с «сухим контактом» - изолированный выход, позволяющий управлять любым типом нагрузки (например, твердотельным реле, контактором или низковольтным контроллером)
• Трёхцветная индикация:
  • Зелёный - питание включено
  • Жёлтый - работает обогрев
  • Красный - обрыв датчика (диагностика неисправности)
• Механическая настройка температуры - точная регулировка без необходимости программирования или подключения к сети
• Высокая отказоустойчивость - не требует обслуживания при правильном использовании

Ограничения применения

• Не поддерживает управление по влажности - работает только по температуре воздуха
• Не предназначен для установки внутри помещений с высокой влажностью или прямым попаданием воды - не имеет защиты IP выше IP20
• Максимальная мощность нагрузки - 16 А; при больших системах обогрева требуется использование внешнего контактора
• Температурный датчик должен находиться в свободном доступе к воздуху - нельзя закрывать корпусом, утеплителем или другими материалами

Примеры использования

• Обогрев водосточных труб и желобов на крыше многоквартирного дома
• Подогрев лестниц и пешеходных площадок возле входов в торговые центры
• Защита от наледи на эвакуационных маршрутах на промышленных объектах
• Контроль температуры в системах антиобледенения на антеннах и вентиляционных шахтах

Практические советы

• Настройте температуру включения на 1–2 C выше точки замерзания (например, –2...–3 C), чтобы избежать постоянного включения при слабом холоде
• Проверьте целостность датчика перед запуском - красная индикация указывает на обрыв, что делает термостат бесполезным
• При монтаже на DIN-рейку убедитесь, что рядом нет источников тепла (например, силового оборудования), которые могут исказить показания
• Для систем мощнее 3,68 кВт используйте EXTHERM Th-roof как сигнал для управления контактором, а не напрямую подключайте обогреватель
• Периодически проверяйте состояние клемм - окисление контактов может вызвать перегрев и отказ
