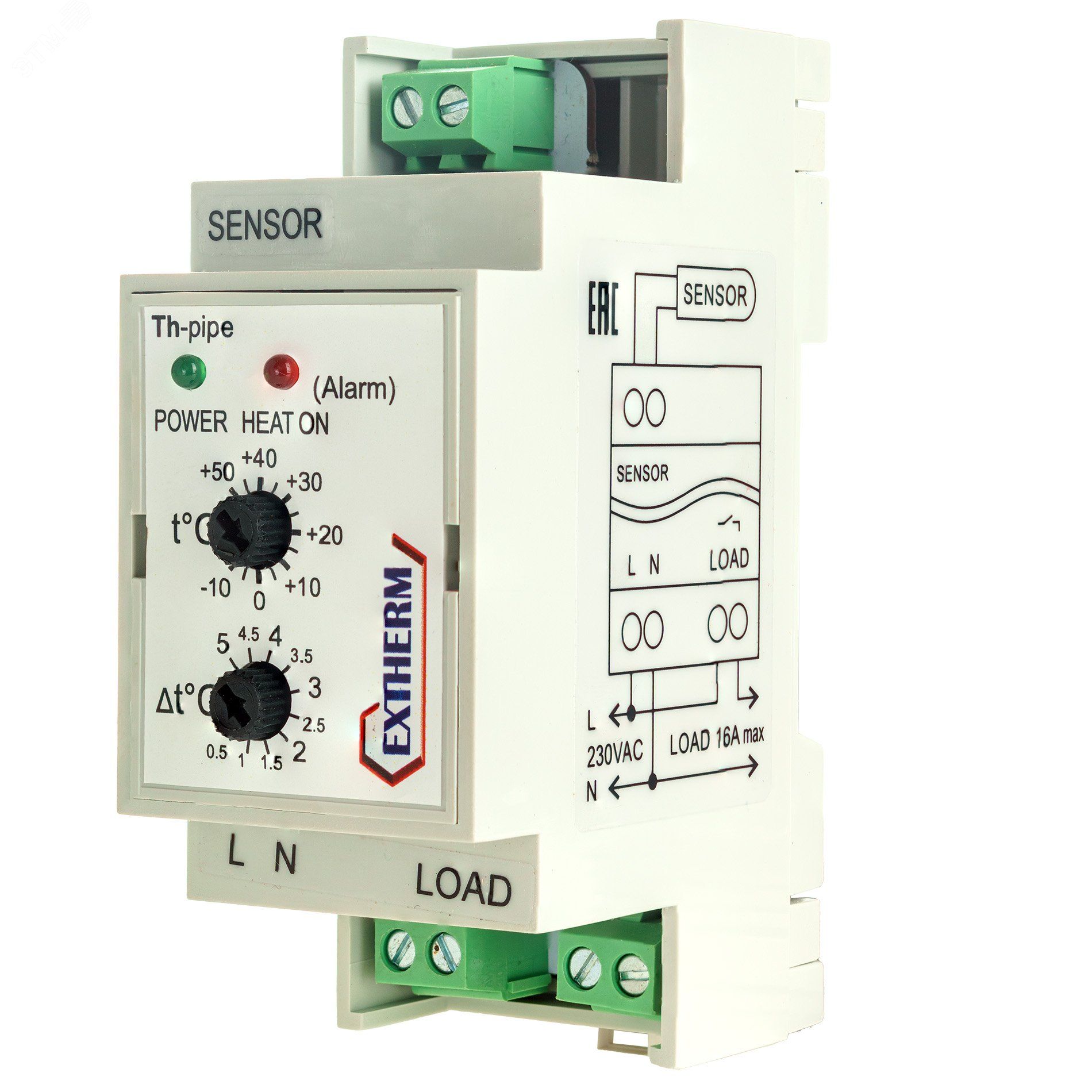

Терморегулятор EXTHERM Th-PIPE (для обогрева труб и резервуаров)

Термостат EXTHERM Th-pipe - модульный терморегулятор для автоматического контроля температуры в системах электрообогрева трубопроводов и резервуаров. Управляет нагрузкой до 3600 Вт, устанавливается на DIN-рейку, имеет механическую настройку и индикацию состояния системы.

Назначение и область применения

Термостат EXTHERM Th-pipe используется для поддержания заданной температуры в системах электрообогрева, предотвращая замерзание жидкостей в трубах и резервуарах. Применяется в промышленных и коммунальных объектах: водоснабжении, канализации, химических производствах, пищевой промышленности, где важно избежать замерзания или перегрева среды.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Максимальная мощность нагрузки: 3600 Вт
• Диапазон регулирования температуры: от –10 C до +50 C
• Тип переключения: замыкающее реле (NO - нормально разомкнутое)
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги
• Индикация: состояние работы, активный нагрев, обрыв датчика
• Цвет корпуса: серый
• Тип исполнения: модульный, с защелкой для фиксации на рейке

Совместимость и монтаж

Термостат EXTHERM Th-pipe совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Крепление осуществляется защелкой - достаточно вставить устройство в рейку и надавить до щелчка. Для подключения используются клеммы на передней панели: L/N - питание, COM/NO - управление нагрузкой, T1/T2 - подключение внешнего температурного датчика. Обязательно использовать датчик с соответствующим типом контакта и допустимым током. Не подключать к сети выше 230 В - возможен выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Степень защиты IP20 позволяет использовать его только внутри закрытых шкафов, исключающих попадание воды, пыли и посторонних предметов. Не предназначено для установки во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Механическая настройка температуры - не требует программирования, работает без питания контроллера
• Независимое реле сухого контакта - обеспечивает безопасную коммутацию любых нагрузок, включая емкостные и индуктивные
• Индикация трех состояний: работа, нагрев, обрыв датчика - позволяет оперативно выявлять нештатные ситуации
• Фиксированная точность срабатывания - не зависит от качества сетевого напряжения
• Компактный форм-фактор - занимает всего один модуль на DIN-рейке

Ограничения применения

• Не подходит для установки вне герметичных шкафов - IP20 не защищает от влаги и пыли
• Не рассчитан на работу при температурах ниже –10 C или выше +50 C - возможны сбои в работе
• Не поддерживает цифровые интерфейсы (Modbus, RS485) - нельзя интегрировать в SCADA-системы
• Требуется внешний температурный датчик; в комплект не входит
• Нельзя использовать для управления нагрузками свыше 3600 Вт - риск оплавления контактов

Примеры использования

• Обогрев водопроводных труб на открытых участках в зимний период
• Поддержание температуры масла в резервуарах на нефтебазах
• Профилактика замерзания сточных вод в канализационных колодцах
• Нагрев технологических емкостей с вязкими веществами на производстве
• Автоматическое включение обогрева при снижении температуры ниже установленного порога

Практические советы

• Выбирайте датчик с подходящим диапазоном (-10…+50 C) и длиной провода, достаточной для расположения в нужной точке трубопровода
• Проверьте посадочный диаметр трубы - датчик должен плотно прилегать к поверхности для точного считывания температуры
• Перед первым запуском проверьте правильность подключения: L/N - питание, COM/NO - к нагревателю, T1/T2 - к датчику
• Настройте гистерезис так, чтобы частота включения не превышала 5–10 циклов в час - это продлит срок службы реле
• При обрыве датчика индикация будет гореть постоянно - это сигнал к проверке целостности проводки и контактов
• Термостат EXTHERM Th-pipe не требует обслуживания, но рекомендуется периодически осматривать клеммы на окисление
