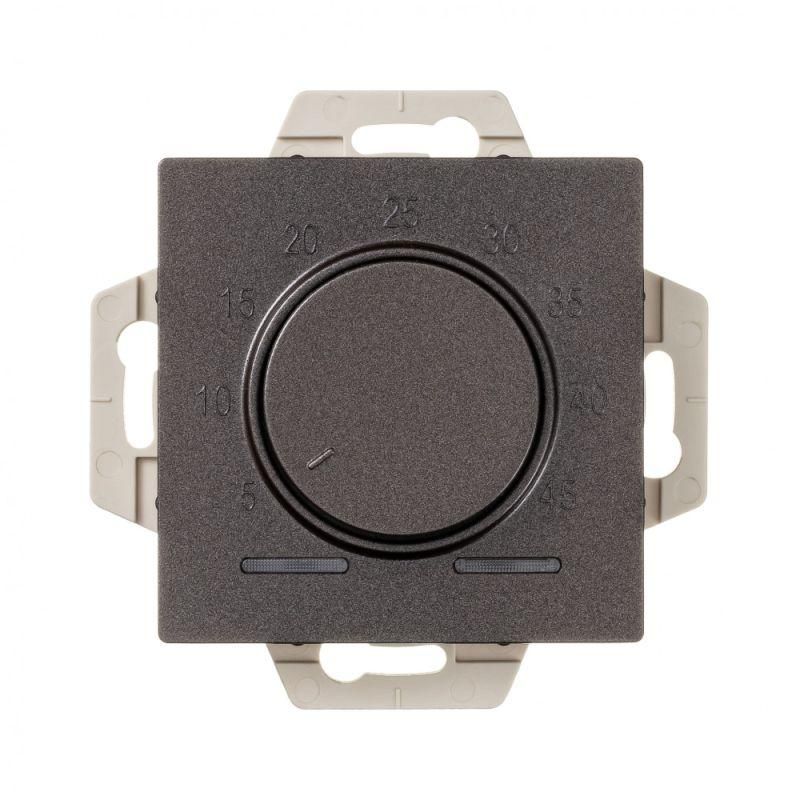

Механизм термостата ATLASDESIGN электрон. теплого пола с датчиком 10А мокко SchE ATN000635 APC

Термостат Systeme Electric серии AtlasDesign с датчиком и номинальным током 10 А предназначен для точного управления температурой электрического теплого пола. Модель atn000635 совмещает надежную работу, простую настройку и элегантный дизайн, подходящий для скрытой установки в стену.

Назначение и область применения

Термостат atn000635 управляет нагревательными элементами систем теплого пола, обеспечивая поддержание заданной температуры поверхности пола. Подходит для жилых комнат, ванных, кухонь и других помещений, где требуется равномерный и безопасный обогрев. Управление осуществляется через поворотный механизм - удобно для ежедневного использования. Комплектуется внешним датчиком температуры пола, что исключает зависимость от воздуха в помещении.

Технические характеристики

• Номинальное напряжение: 230 В, частота 50 Гц
• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт
• Диапазон регулировки температуры: от +5 до +45 C
• Тип датчика: резистивный (NTC), длина кабеля - 2,5 м
• Тип управления: поворотный механический регулятор
• Тип переключения: вкл./выкл. (без пропорционального регулирования)
• Дифференциальное значение: 1 К - минимальная разница между включением и выключением
• Класс температурного контроля: I - высокая точность измерения
• Регулировочная характеристика: PI - пропорционально-интегральный алгоритм для стабильной работы
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Материал корпуса: АБС-пластик
• Цвет: коричневый (мокко)
• Тип подключения: трёх- или четырёхпроводной
• Количество тепловых выходов: один
• Количество контактов НЗ: один

Совместимость и монтаж

Термостат atn000635 совместим с любыми электрическими системами теплого пола, работающими на переменном токе 230 В и мощностью до 2,3 кВт. Для подключения используются три или четыре провода: фаза, ноль, земля и сигнал от датчика. Датчик температуры пола укладывается между нагревательными кабелями, согласно инструкциям производителя. Монтаж внутренний - устройство устанавливается в стандартную подрозетник 68 мм. Крепление - винтовое, с фиксацией на рамке серии AtlasDesign. Не требует программирования - работает сразу после подключения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых терморегуляторов. Электронная защита от перенапряжения предотвращает повреждение при скачках сети. Степень защиты IP20 допускает использование только в сухих помещениях - не рекомендуется для ванных комнат без дополнительной защиты. Отсутствие функции автономного отключения при перегреве - необходимо использовать термостат только с правильно установленным датчиком пола.

Преимущества

• Высокая точность контроля благодаря классу I и PI-регулированию
• Удобный поворотный регулятор - легко настроить нужную температуру без кнопок
• Встроенный датчик температуры пола - реагирует именно на тепло поверхности, а не на воздух
• Эстетичный дизайн серии AtlasDesign - гармонично сочетается с другими элементами интерьера
• Поддерживает широкий диапазон температур - подходит как для мягкого подогрева, так и для основного отопления

Ограничения применения

• Не предназначена для влажных зон (IP20) - запрещено устанавливать в ванной без герметичной крышки
• Максимальная нагрузка - 10 А; при больших мощностях требуется контрактор
• Отсутствуют таймеры, программируемые режимы, Wi-Fi - только ручное управление
• Не подходит для управления несколькими зонами - только одиночный контур
• Датчик нельзя удлинять - максимальная длина кабеля 2,5 м

Примеры использования

• Обогрев плитки в ванной комнате (при условии установки вне зоны брызг)
• Теплый пол в спальне или детской комнате
• Подогрев полов в офисах и медицинских учреждениях
• Системы комбинированного отопления - в паре с радиаторами

Практические советы

• Перед монтажом проверьте сечение кабеля - для 10 А минимум 1,5 мм2, лучше 2,5 мм2
• Датчик располагайте в центре участка пола, подальше от стен и предметов мебели
• Не закрывайте термостат шторами, коврами или декоративными панелями - это влияет на точность показаний
• При замене старого термостата сверьте тип датчика - этот модель использует NTC, несовместим с PT100
• При первом включении дождитесь, пока пол прогреется - система может работать с задержкой до 1–2 часов
