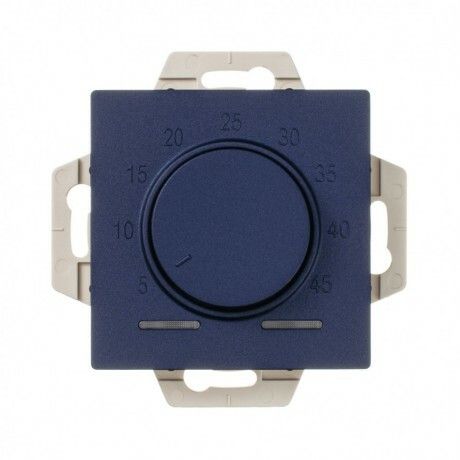

Термостат теплого пола электронный AtlasDesign 10А с датчиком механизм аквамарин SE ATN001135 APC

Термостат Systeme Electric серии AtlasDesign (артикул atn001135) - электронный термостат с внешним датчиком для управления системой тёплого пола. Устройство обеспечивает точную настройку температуры пола, надёжно работает в бытовых условиях и легко интегрируется в скрытую проводку благодаря компактному дизайну в цвете аквамарин.

Назначение и область применения

Термостат Systeme Electric предназначен для автоматического контроля температуры электрического тёплого пола. Подходит для жилых комнат, ванных, кухонь и других помещений, где требуется равномерный и безопасный обогрев. Используется исключительно с нагревательными кабелями или плёнкой, рассчитанными на максимальный ток 10 А. Не применяется для управления радиаторами, воздухонагревателями или другими типами отопления.

Технические характеристики

• Напряжение питания: 220 В (работает в сети 230 В +-10%)
• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт
• Тип управления: On/Off (включение/выключение) - простой алгоритм без плавного регулирования
• Диапазон задания температуры: 5–45 C - подходит для комфортного обогрева полов
• Дифференциал срабатывания: 1 K - устройство включается/выключается при изменении температуры на 1 градус
• Тип датчика: резистивный (NTC) - высокая точность измерения температуры пола
• Длина кабеля датчика: 2,5 м - достаточно для большинства монтажных схем
• Степень защиты: IP20 - защищён от контакта с пальцами и крупным мусором, но не от воды и пыли
• Способ монтажа: скрытый - устанавливается в подрозетник 60 мм
• Материал корпуса: пластик, без галогенов - экологичный и безопасный при возгорании
• Цвет: аквамарин - сочетается с современной фурнитурой интерьера

Совместимость и монтаж

Термостат Systeme Electric совместим с любыми нагревательными элементами тёплого пола, имеющими мощность до 2,3 кВт и ток до 10 А. Присоединение выполняется по трёх- или четырёхпроводной схеме: два провода - питание (L/N), один - к нагревательному кабелю, один - к датчику температуры пола. Монтаж осуществляется в стандартный подрозетник глубиной не менее 40 мм. Для правильной работы датчик необходимо закрепить между двумя витками нагревательного кабеля, не допуская его сгибания или повреждения. Нельзя использовать датчик для измерения температуры воздуха - он рассчитан только на контакт с поверхностью пола.

Безопасность и стандарты

Устройство имеет электронную защиту от перенапряжений, что снижает риск выхода из строя при скачках напряжения в сети. Соответствует требованиям безопасности для внутренней установки в помещениях с нормальной влажностью. IP20 не предусматривает защиту от брызг - запрещено устанавливать термостат в ванных комнатах рядом с душем, ванной или раковиной. Работает при частоте 50 Гц - несовместим с сетями 60 Гц.

Преимущества

• Точное управление температурой пола с минимальным перепадом (1 K)
• Встроенный датчик NTC обеспечивает реальное измерение температуры покрытия, а не воздуха
• Компактный дизайн рамочной серии AtlasDesign легко заменяет обычные выключатели
• Цвет аквамарин гармонирует с современными декорами и не требует дополнительных рамок
• Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве

Ограничения применения

• Не подходит для систем с мощностью выше 2,3 кВт - возможен перегруз и выход из строя
• IP20 не допускает установку во влажных зонах (зоны 1 и 2 в ванных комнатах)
• Использует только On/Off-логику - нет плавного регулирования, возможна небольшая цикличность нагрева
• Не поддерживает Wi-Fi, программирование или удалённое управление - только ручная настройка вращением колесика
• Датчик нельзя удлинить или переместить - его длина фиксирована и не предназначена для модификаций

Примеры использования

• Управление кабельным тёплым полом в спальне площадью 12 м² с мощностью 1,8 кВт
• Контроль температуры в ванной комнате с плиткой, где важно избежать переохлаждения ног
• Подключение к инфракрасной плёнке в детской комнате для мягкого и равномерного прогрева

Практические советы

• Перед монтажом проверьте сопротивление датчика - оно должно соответствовать значению в паспорте (обычно около 10–12 кОм при 25 C)
• Не прокладывайте кабель датчика параллельно силовым проводам - это может вызвать помехи в показаниях
• При первом включении дождитесь, пока система достигнет установленной температуры - первый цикл может занять 1–2 часа
• Если пол нагревается слишком медленно, убедитесь, что датчик правильно расположен под покрытием, а не в слое теплоизоляции
• Для долгой службы не используйте термостат в помещениях с постоянной влажностью выше 90%
